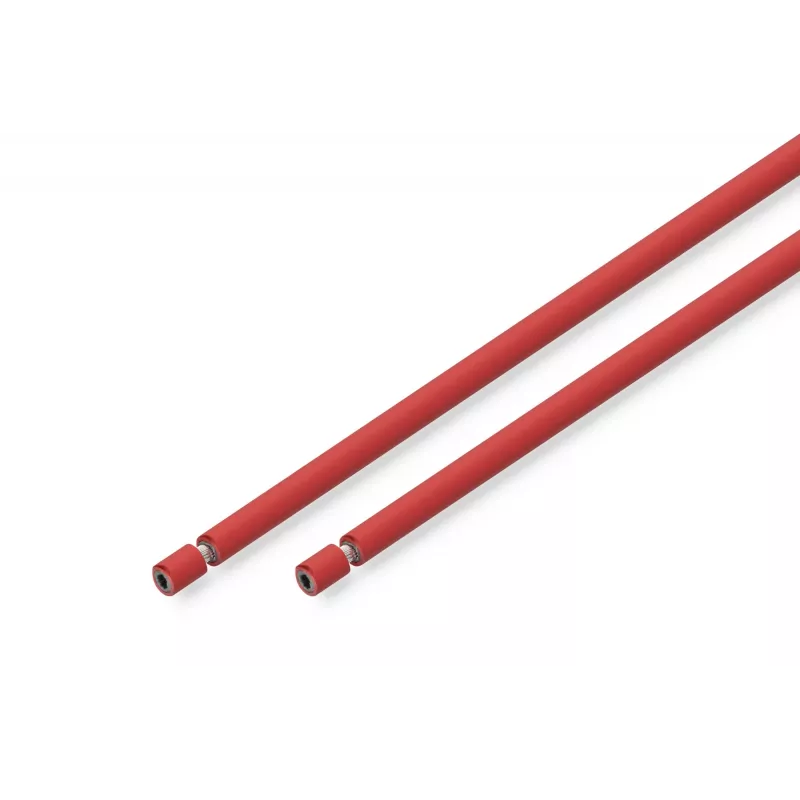

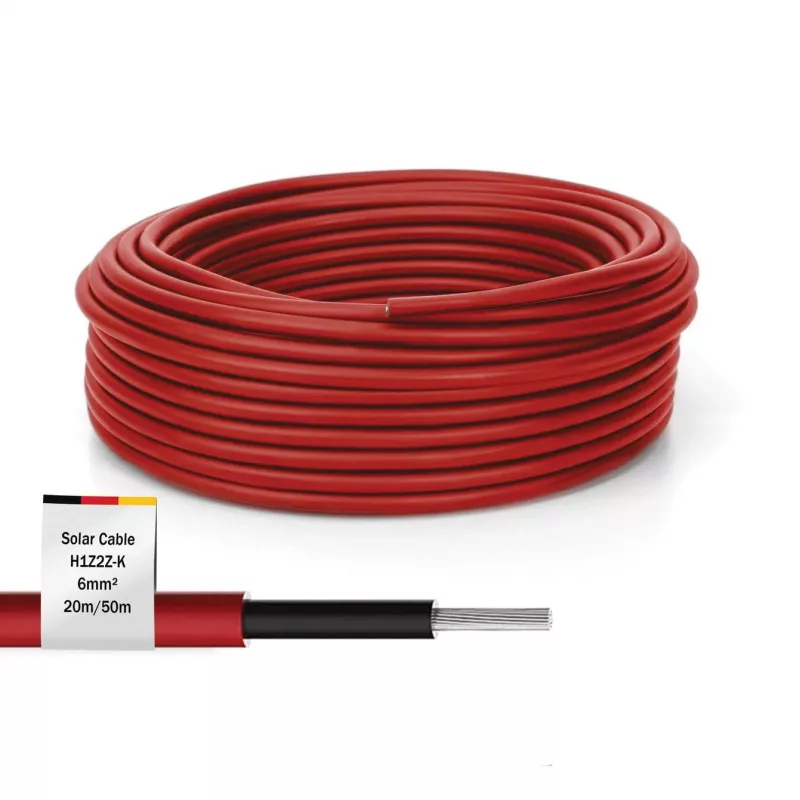

Laidas saulės moduliams Digitus DK-SCIC6R-0200 20m 6mm² Raudonas UV atsparus 1500V DC

Šis saulės kabelis Digitus DK-SCIC6R-0200 yra 20 metrų ilgio, 6 mm² skerspjūvio raudonas laidas, skirtas naudoti tiek viduje, tiek lauke fotovoltinėse sistemose. Jis atlaiko nuolatinę iki 1500 V įtampą (kintamą 1 kV) ir pagamintas iš alavuoto vario laidininko bei XLPO izoliacijos ir apvalkalo, užtikrinančių ilgaamžiškumą lauko sąlygomis. Laidas atitinka EN 50618:2014 liepsną slopinančius reikalavimus ir yra tinkamas naudoti nuo -40°C iki +90°C temperatūroje, todėl puikiai tinka jungtims tarp saulės modulių, inverterių ir kitų PV komponentų.

Privalumai

Alavuotas varinis laidininkas užtikrina aukštą laidumą ir apsaugą nuo korozijos, o lanksti smulkiai suvyta struktūra palengvina montavimą. XLPO izoliacija ir apvalkalas suteikia atsparumą UV spinduliams, ozonui ir oro sąlygoms, prailgindami tarnavimo laiką lauke. Maža laidininko varža ir aukšta izoliacijos varža sumažina galios nuostolius ir padidina eksploatacinį saugumą. Gaminys sertifikuotas kaip liepsną slopinantis pagal EN 50618:2014 ir skirtas iki 25 metų tarnavimo laikui normaliomis PV sąlygomis.

Tinka

• Fotovoltinių modulių tarpusavio sujungimui
• Jungtims tarp modulių ir inverterių
• Stacionariai lauko nuolatinės srovės instaliacijai saulės jėgainėse
• Profesionalioms ir „pasidaryk pats“ saulės instaliacijoms

Pagrindinės techninės specifikacijos

• Ilgis: 20 m
• Laidininko skerspjūvis: 6 mm²
• Vardinė įtampa: DC 1500 V / AC 1 kV
• Laidininkas: alavuotas varis, lanksti gija (TS 84/0,285 mm)
• Laidininko skersmuo: 3,0 mm
• Izoliacija: XLPO, skersmuo 4,4 mm ±0,1 mm
• Išorinis skersmuo: 6,1 mm ±0,2 mm
• Laidininko varža: ≤3,39 Ω/km (esant 20°C)
• Izoliacijos varža: ≥500 MΩ·km (esant 20°C)
• Dielektrinis stiprumas: AC 6,5 kV / DC 15 kV (5 min.)
• Kibirkštinis bandymas: 7 kV
• Darbinė temperatūra: -40°C iki +90°C
• Liepsnos slopinimas: EN 50618:2014
• Spalva: Raudona

Naudojimo instrukcija

Nutieskite Digitus 6 mm² saulės kabelį tarp modulių, kombinatorinių dėžių ir inverterių laikydamiesi standartinės PV instaliacijos praktikos. Užtikrinkite tinkamą įtempimo kompensavimą ir apsaugokite galus tinkamomis jungtimis ar dėžėmis, skirtomis DC 1500 V. Nuimkite izoliaciją pagal jungčių gamintojo rekomendacijas, kad nepažeistumėte laidininko, ir pritvirtinkite kabelius UV spinduliams atspariais spaustukais ar vamzdžiais ten, kur reikalinga mechaninė apsauga. Dirbdami su įtampingomis sistemomis laikykitės vietinių elektros instaliacijos taisyklių ir saugos procedūrų.

Rekomendacijos

Siekiant ilgalaikio patikimumo, venkite aštrių lenkimų ir mechaninės abracijos; laikykite kabelį atokiau nuo šilumos šaltinių, viršijančių jo vardinę temperatūrą. Naudokite suderinamas, nuolatinei srovei skirtas jungtis ir reguliariai vizualiai tikrinkite izoliacijos pažeidimus ar jungčių koroziją sistemos eksploatacijos metu.
