DIN bėgelio šviesolaidžių suvirinimo skirstytuvas DIGITUS DN-96894 — kampuotas, 6 SC SX / LC DX, aliuminis, pilkas

Šis DIN bėgelio šviesolaidžių suvirinimo skirstytuvas DIGITUS DN-96894 yra kampuotas korpusas, skirtas suvirintų skaidulų organizavimui ir apsaugai spintose bei pramoninėse instaliacijose. Aliumininis pilkas korpusas priima kabelius nuo 5 mm skersmens ir palaiko 6 SC SX arba LC DX jungtis. Dėl kompaktiškų matmenų ir TS35 DIN bėgelio montavimo formos, šis skirstytuvas užtikrina struktūrizuotą šviesolaidinių jungčių užbaigimą ir paskirstymą FTTH, pramoniniuose tinkluose bei pastatų infrastruktūroje.

Privalumai

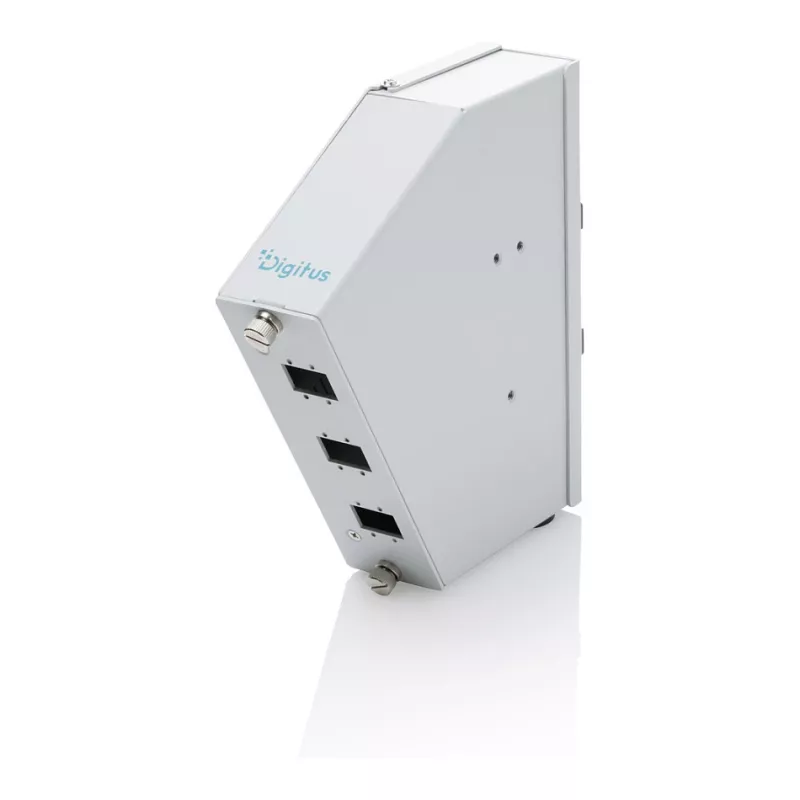

Kampuotas priekinis skydelis pagerina prieigą ankštose spintų erdvėse ir padeda išlaikyti teisingą skaidulų lenkimo spindulį. Aliumininė konstrukcija užtikrina patvarų, korozijai atsparų korpusą, o DIN spaustuko tvirtinimas leidžia taupyti vietą montuojant ant standartinių DIN bėgelių be papildomų priedų. Integruotos U formos kabelių įvadai su uždaromis membranomis ir vidinė suvirinimo kasetė sumažina mechaninį įtempimą skaiduloms ir užtikrina tvarkingą bei saugų optinių kabelių vedimą. Skirstytuvas palaiko tiek SC SX, tiek LC DX adapterių išdėstymą ir tinka įprastiems suvirinimo tipams, įskaitant užspaudžiamus ir termosusitraukiančius.

Tinka

• FTTH užbaigimui ir paskirstymui gyvenamosiose bei daugiabučių instaliacijose
• Pramoninėms valdymo spintoms ir automatizavimo sistemoms, reikalaujančioms patikimo skaidulų valdymo
• Telekomunikacijų ir duomenų paskirstymo spintoms su ribotu gyliu, kur naudinga kampinė prieiga
• Pastatų infrastruktūros instaliacijoms ir magistraliniams paskirstymo taškams

Pagrindinės specifikacijos

• Korpuso medžiaga: aliuminis, pilka apdaila

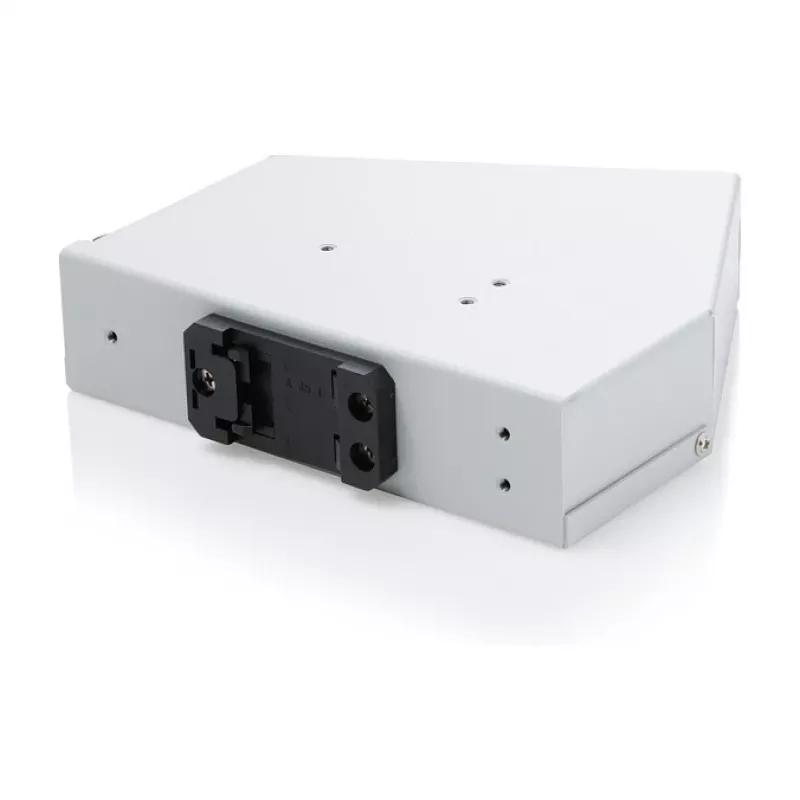

• Montavimas: TS35 DIN bėgelis (DIN spaustuko tvirtinimas)

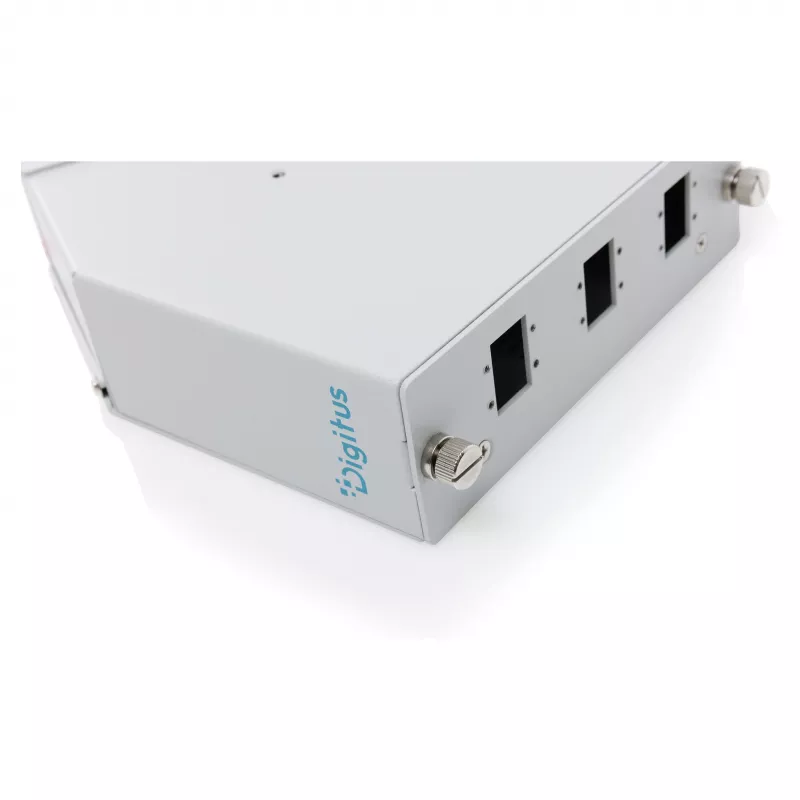

• Adapterių suderinamumas: 6 × SC SX arba LC DX dupleksas atitinkamai

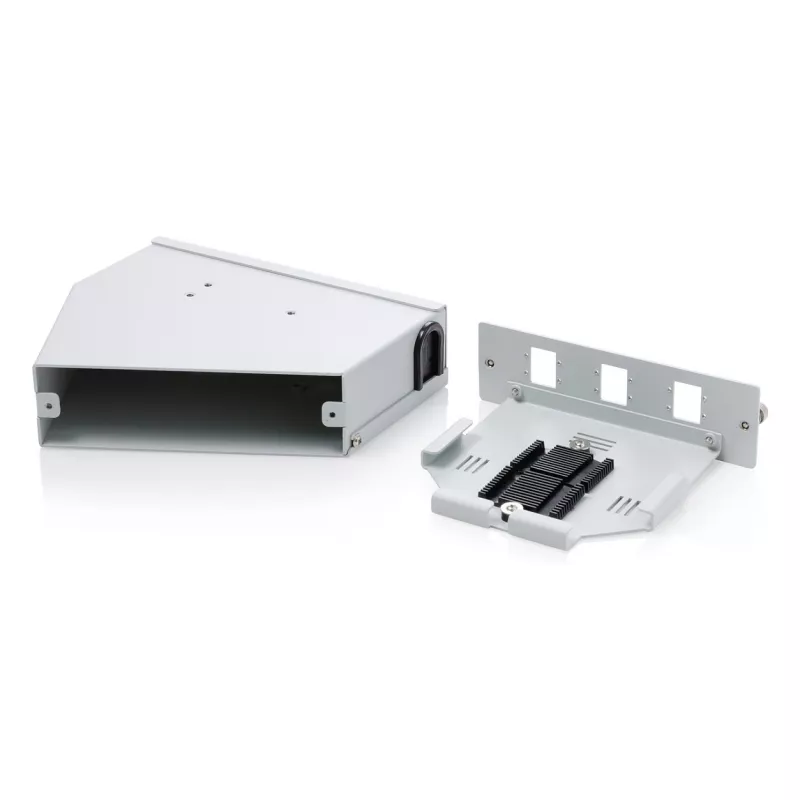

• Suvirinimo kasetė: palaiko užspaudžiamus ir termosusitraukiančius suvirinimo apsaugus
• Suvirinimo talpa: SC išdėstymas 6 pozicijos / LC išdėstymas 12 pozicijų (dupleksas)
• Priimamas kabelio skersmuo: nuo 5 mm iki 14 mm

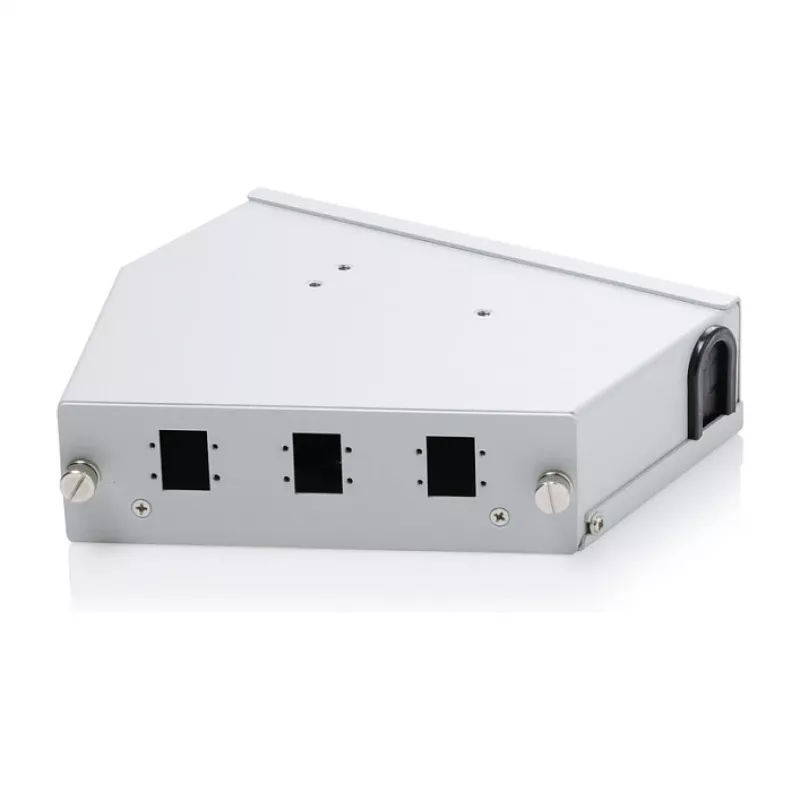

• Kabelio įvadas: U formos įvadas su uždara membrana sandariam vedimui
• Matmenys (apytiksliai): 180 × 170 × 440 mm (bendras montavimo pėdsakas)

Kaip naudoti

Pritvirtinkite skirstytuvą ant TS35 DIN bėgelio naudodami integruotą DIN spaustuką ir užfiksuokite korpusą norimoje padėtyje. Įveskite optinius kabelius per U formos kabelio įvadą ir, jei reikia, pašalinkite membraną, kad pravestumėte kabelius; pritvirtinkite įeinančius kabelius, kad būtų užtikrintas įtempimo mažinimas. Paruoškite ir suvirinkite skaidulas pagal priimtą praktiką, įdėkite baigtus suvirinimus į suvirinimo kasetę, tinkančią užspaudžiamiems ar termosusitraukiantiems apsaugams, ir išveskite pigtailus prie SC arba LC adapterių. Uždarykite kampinį priekinį dangtelį, kad apsaugotumėte suvirinimus ir adapterius, išlaikydami pakankamą lenkimo spindulį visoms skaiduloms.

Rekomendacijos

Siekiant patikimo ilgalaikio veikimo, laikykitės nurodyto minimalaus skaidulų lenkimo spindulio, pritvirtinkite kabelius, kad sumažintumėte mechaninį įtempimą, ir naudokite patvirtintus suvirinimo apsaugus. Įrenkite įrenginį tinkamai įžemintoje spintoje ir prieš užbaigdami jungtis atlikite jungčių patikrą bei valymą.
