Digitus CAT 6A kompaktiškas ekranuotas kištukinis modulis be įrankių montavimui 8 vnt.

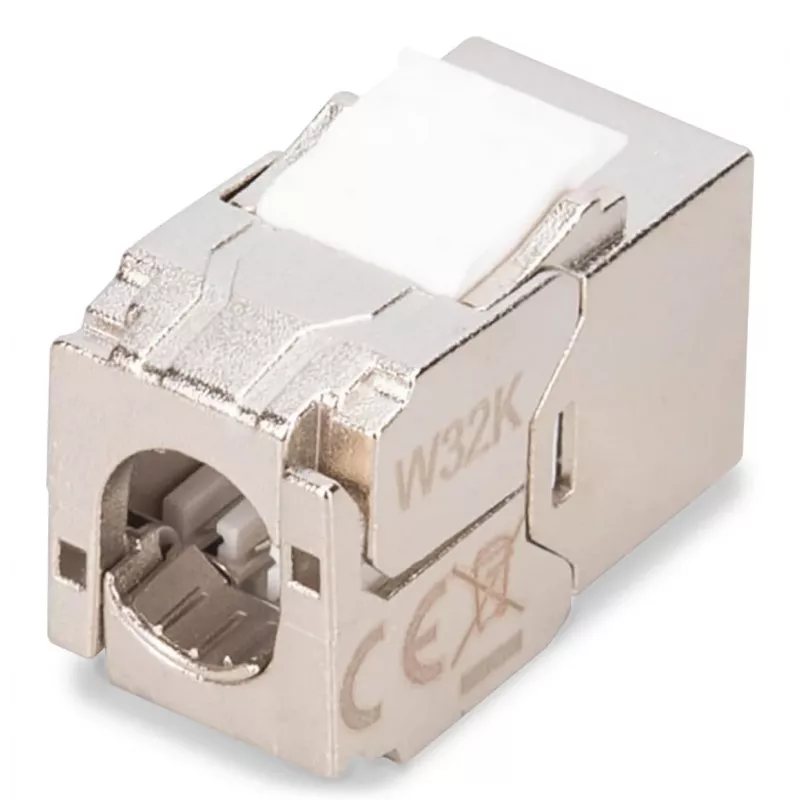

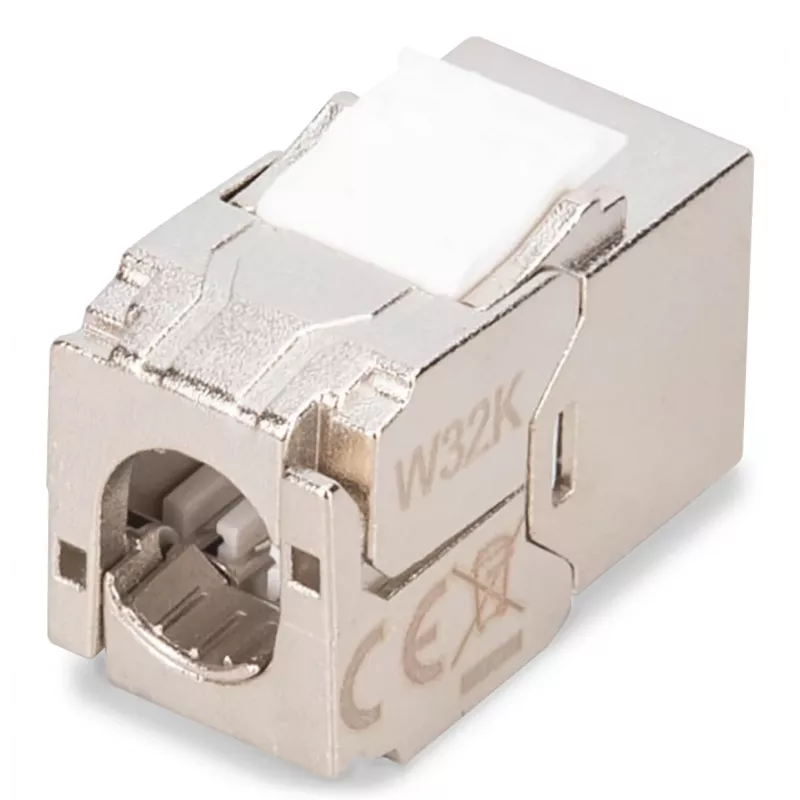

Šis Digitus CAT 6A kompaktiškas kištukinis modulis (DN-93615-S-8) yra ekranuotas RJ45 intarpas, skirtas greitam montavimui skirstomuosiuose skyduose ir modulinėse jungiamosiose dėžutėse. Dėl kompaktiško, plokščio korpuso su 360° ekrano kontaktu jis užtikrina 10GBase-T tinklo veikimą iki 500 MHz. Pristatomas 8 vienetų pakuotėje, idealiai tinka serijiniam montavimui 19" 1U skyduose ar dizainui suderinamuose korpusuose.

Privalumai

Modulis montuojamas be įrankių – LSA izoliacijos išstūmimo jungtys, spalvomis pažymėtos pagal EIA/TIA 568 A ir B standartus. Įmontuotas dulkių dangtelis apsaugo RJ45 lizdą. Palaiko PoE standartus (IEEE 802.3 af/at/bt), įskaitant 4PPoE nuolatinėje jungtyje. Aukštas mechaninis patikimumas užtikrinamas cinko lydinio korpusu su nikelio danga ir fosforinės bronzos kontaktais. Integruotas išmanus kabelio tvarkytuvas ir įtempimo mažinimo sistema užtikrina patikimą kabelio fiksaciją.

Kur naudoti

• Duomenų centrų ir serverinių pataisų skyduose (19" 1U serijinis montavimas)
• Moduliniuose skirstomuosiuose skyduose ir dizainui suderinamose jungiamosiose dėžutėse
• Struktūrizuotuose kabeliniuose tinkluose, reikalaujančiuose CAT 6A / 10GBase-T veikimo
• Įrenginiuose, kur reikalingas PoE / PoE+ / 4PPoE palaikymas

Pagrindinės techninės specifikacijos

• Kategorija: CAT 6A, 10GBase-T
• Dažnis: iki 500 MHz
• Standartai: ISO/IEC 11801 3rd Edition, EN 50173-1
• Jungtis: RJ45 (8P8C), moteriška

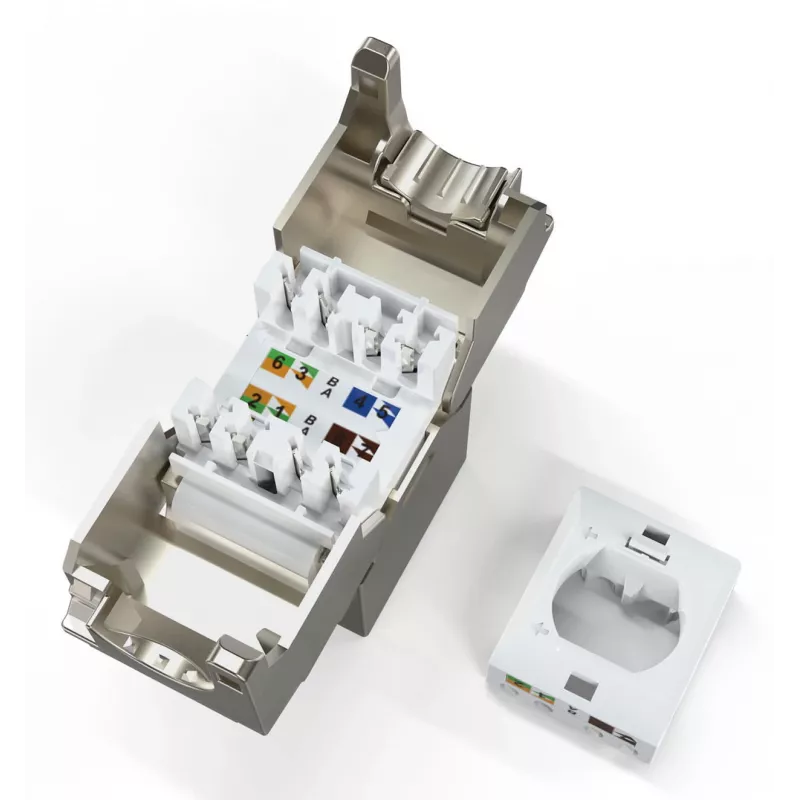

• Užbaigimas: LSA izoliacijos išstūmimo jungtys, spalvomis pažymėtos EIA/TIA 568 A ir B (be įrankių)
• Ekranavimas: 360° ekrano kontaktas
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Kontaktų medžiaga/danga: fosforinė bronza; nikelis + 0,5 μm aukso
• Įterpimo jėga: maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg tarp lizdo ir kištuko
• Darbinė temperatūra: nuo -20 °C iki +70 °C
• Jungimo ciklai: ≥ 750
• Laidininkų suderinamumas: AWG 26/7 – 22/1, vytieji ir vientisieji (išbandyta su AWG 22/1)
• Dielektrinis stiprumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)

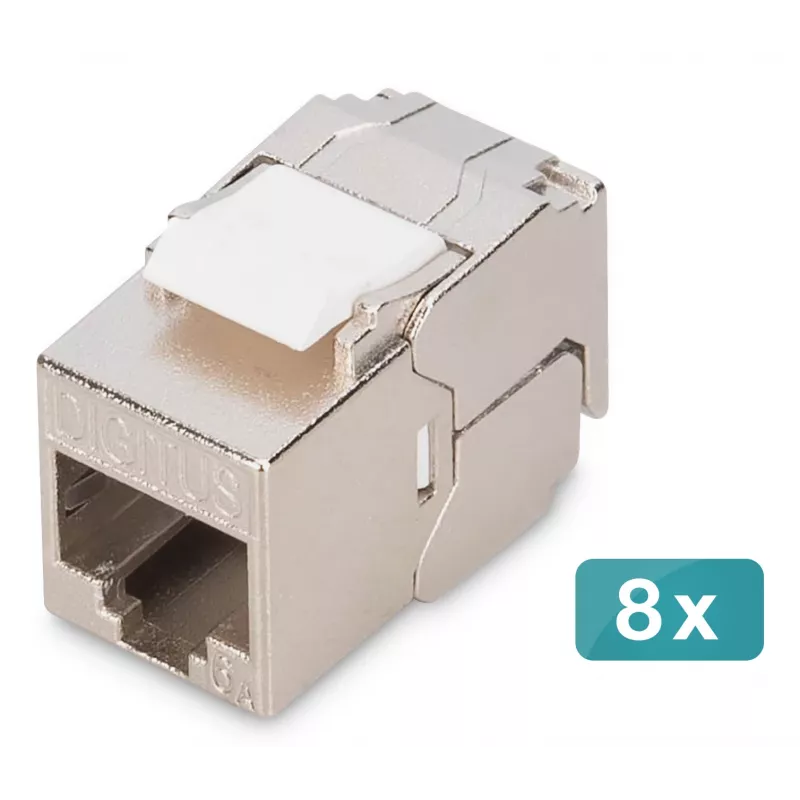

• Kiekis: 8 vienetai pakuotėje
• Spalva: sidabrinė

Naudojimas

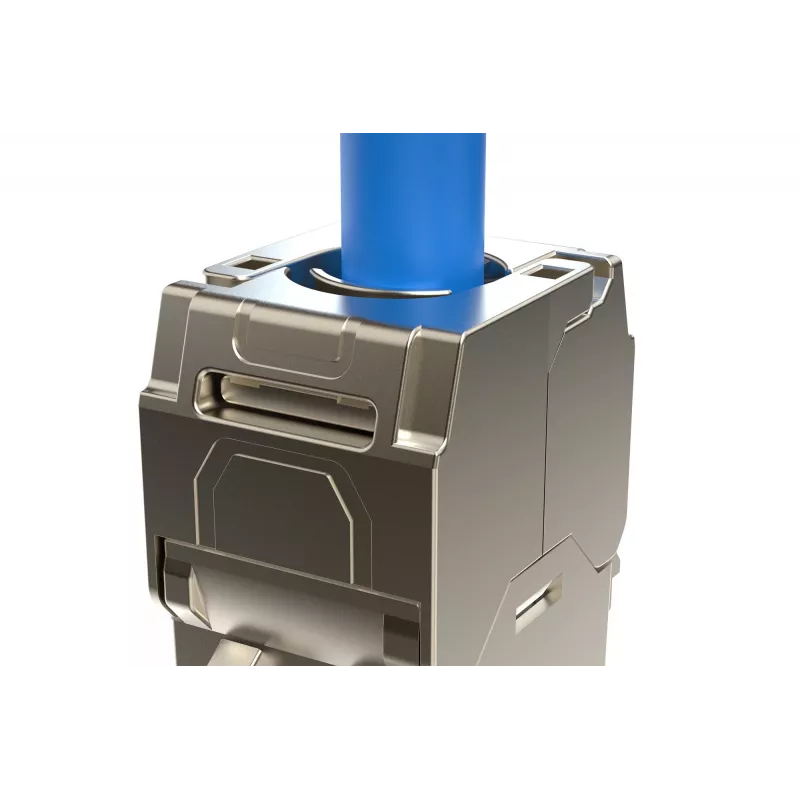

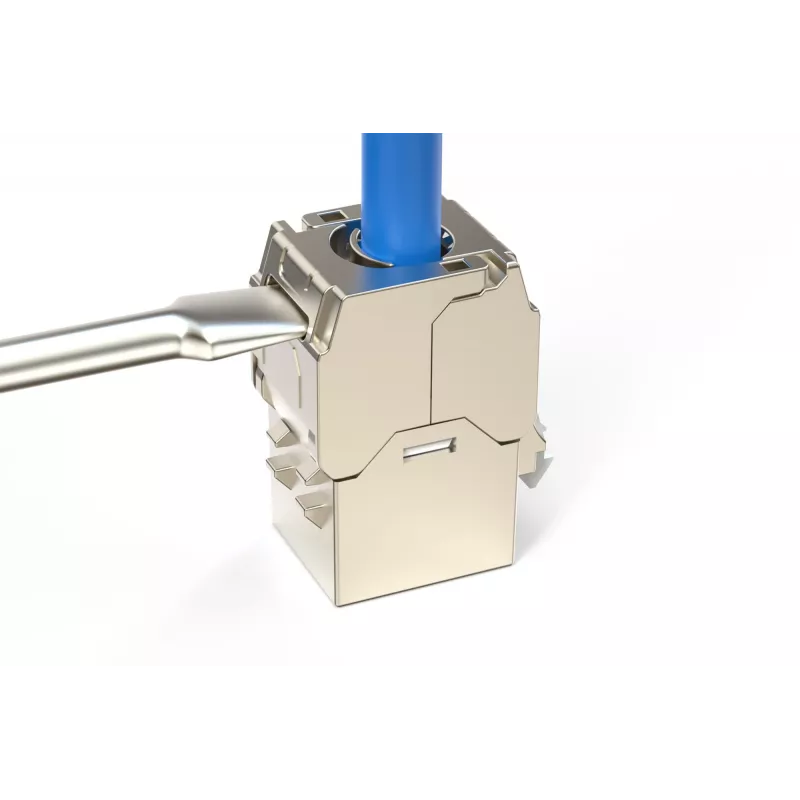

Įstatykite modulį į suderinamą 19" skydą arba dizainui suderinamą jungiamąją dėžutę. Nuimkite kabelio apvalkalą iki rekomenduojamo ilgio, įdėkite laidus į spalvomis pažymėtus LSA lizdus pagal EIA/TIA 568 A arba B schemą ir užbaikite jungtį be papildomų įrankių. Užfiksuokite kabelį integruotu kabelio tvarkytuvu ir kabelio raiščiais, kad sumažintumėte įtempimą. Kai prievadas nenaudojamas, uždėkite dulkių dangtelį.

Rekomendacijos

Geriausiam veikimui naudokite vientisą AWG 22/1 montavimo kabelį (išbandyta konfigūracija) ir užtikrinkite tinkamą ekranavimo tęstinumą, kad išlaikytumėte CAT 6A veikimą ir PoE patikimumą. Venkite per didelio mechaninio krūvio jungtyje, viršijančio nurodytus jungimo ciklus ir laikymo jėgą.
