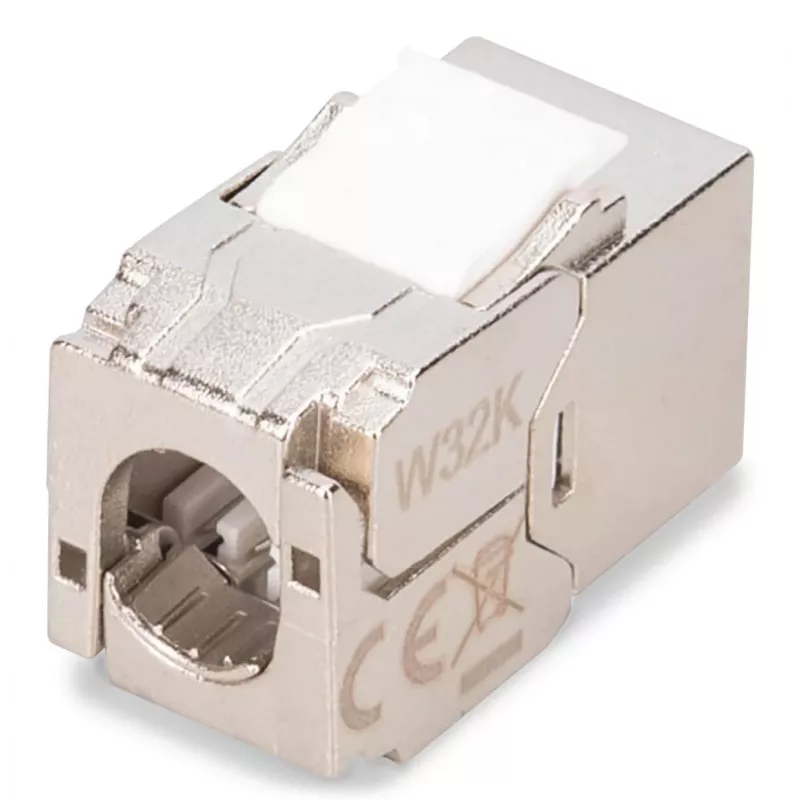

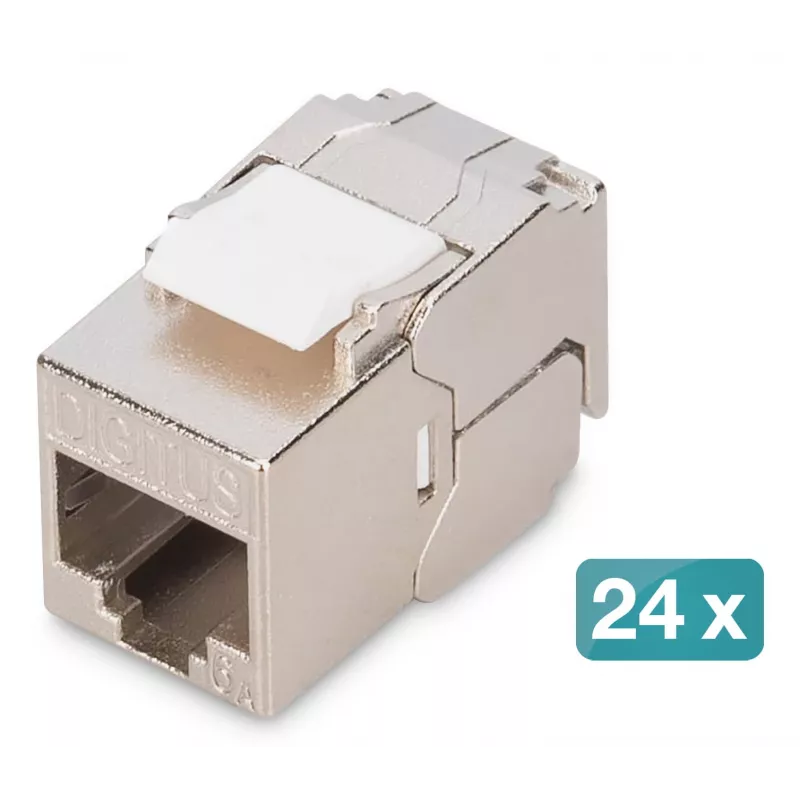

Digitus CAT 6A kompaktiškas kištukinis modulis ekranuotas beįrankis 24 vnt DN-93615-S-24

Šis Digitus CAT 6A kompaktiškas kištukinis modulis (DN-93615-S-24) yra ekranuotas, beįrankis RJ45 modulis, skirtas patikimiems 10GBase-T tinklo ryšiams. Tiekiamas 24 vienetų pakuotėje, modulis palaiko Cat6A našumą iki 500 MHz ir yra tinkamas montuoti 19" 1U skirstomuosiuose skyduose bei suderinamose jungiamosiose dėžutėse. Korpusas pagamintas iš cinko liejinio su 360° ekrano kontaktu, o kontaktiniai paviršiai yra nikeliuoti su 0,5 μ aukso danga, užtikrinančia ilgalaikį signalo vientisumą.

Privalumai

Beįrankis lauko montavimas per LSA izoliacijos poslinkio jungtis supaprastina diegimą ir sumažina specialių įrankių poreikį. Kompaktiškas dizainas leidžia tankų serijinį montavimą 483 mm (19") 1U skyduose, išlaikant suderinamumą su modulinėmis jungiamosiomis dėžutėmis. Modulis palaiko PoE standartus (IEEE 802.3 af/at/bt), įskaitant PoE+ ir 4PPoE nuolatinėje jungtyje, ir pasižymi patikrintu mechaniniu patvarumu – mažiausiai 750 jungimo ciklų.

Kur naudoti

• Struktūrinis kabeliavimas serverinėse ir komutavimo patalpose
• 19" 1U pataisų skydai didelio tankio instaliacijoms
• Modulinės jungiamosios dėžutės ir sieniniai lizdai, kuriems reikia ekranuotų Cat6A jungčių
• PoE ir PoE+ maitinami įrenginiai, įskaitant 4PPoE programas

Pagrindinės specifikacijos

• Standartas: 6A kategorija (10GBase-T), 500 MHz
• Atitiktis: ISO/IEC 11801 3 leidimas, EN 50173-1
• PoE palaikymas: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE nuolatinėje jungtyje)
• Jungtis: RJ45 (8P8C), moteriška
• Užbaigimas: LSA izoliacijos poslinkio jungtys, spalvomis koduotos EIA/TIA 568 A ir B
• Ekranavimas: 360° ekrano kontaktas; korpusas cinko liejinys, nikeliuotas
• Kontaktinė medžiaga/danga: Fosforo bronza; nikelis su 0,5 μ aukso danga
• Įkišimo jėga: Maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg (lizdas prie kištuko)
• Darbinė temperatūra: -20 °C iki +70 °C
• Jungimo ciklai: ≥ 750
• Palaikomi laidų dydžiai: AWG 26/7 – 22/1, vyti ir vientisi; išbandyta su AWG 22/1
• Dielektrinis stipris: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)
• Kiekis pakuotėje: 24 vienetai

Kaip naudoti

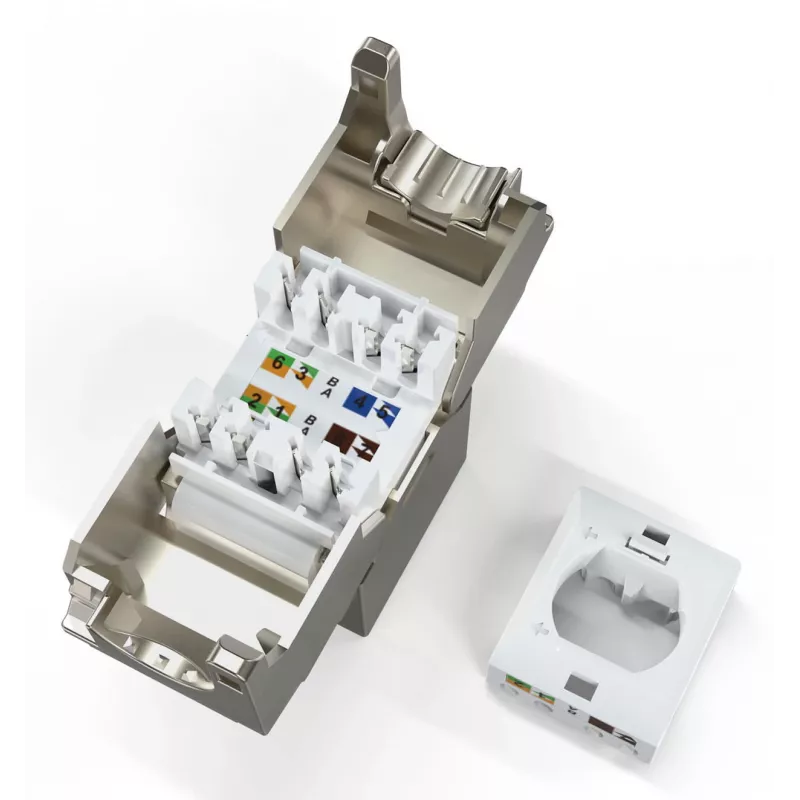

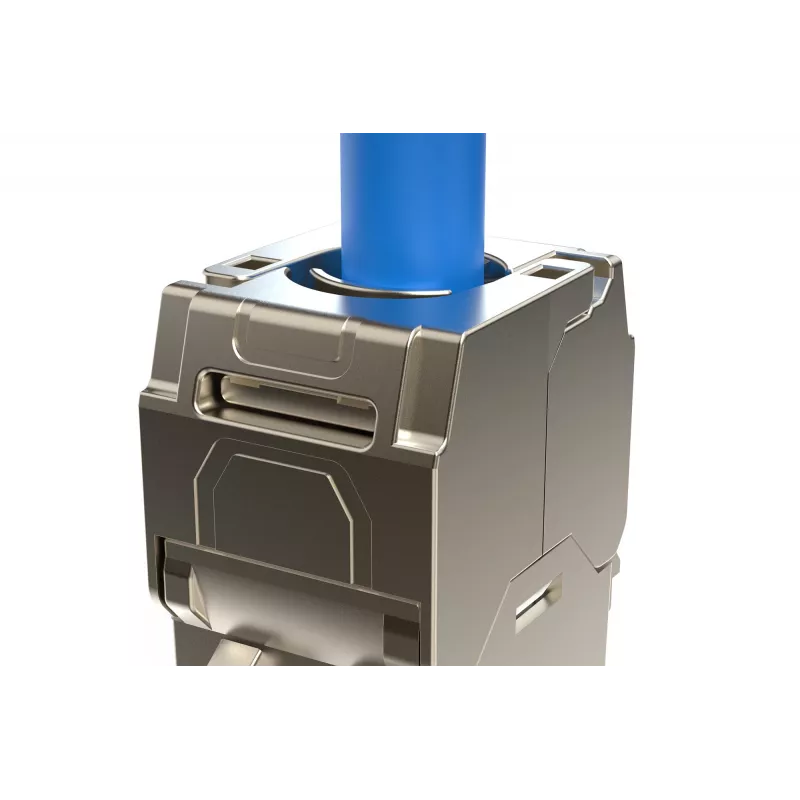

Paruoškite tinklo kabelį nuimdami išorinę izoliaciją ir išdėstykite laidų poras pagal pasirinktą EIA/TIA 568 A arba B spalvų kodą. Įstatykite laidus į LSA izoliacijos poslinkio jungtis ir prispauskite naudodami tinkamą LSA įrankį arba suderinamą užspaudimo įrenginį; modulis taip pat palaiko beįrankį surinkimą lauko montavimui. Užfiksuokite kabelį integruotu įtempimo mažinimu ir kabelių raiščiais, tada sumontuokite kištukinį modulį į suderinamą 19" 1U skydą arba modulinę jungiamąją dėžutę. Prijunkite tinklo įrenginius naudodami standartinį RJ45 pataisų kabelį.

Rekomendacijos

Optimaliam veikimui naudokite vientisą AWG 22/1 instaliacinį kabelį (išbandyta konfigūracija) ir užtikrinkite visišką 360° ekrano tęstinumą tinkamai įžemindami skydą arba važiuoklę. Venkite per didelio kabelių lenkimo užbaigimo taške ir laikykitės EIA/TIA laidų standartų, kad užtikrintumėte geriausią signalo veikimą.
