Digitus CAT 6A kompaktiškas kištukinis modulis ekranuotas be įrankių montavimui 12 vnt.

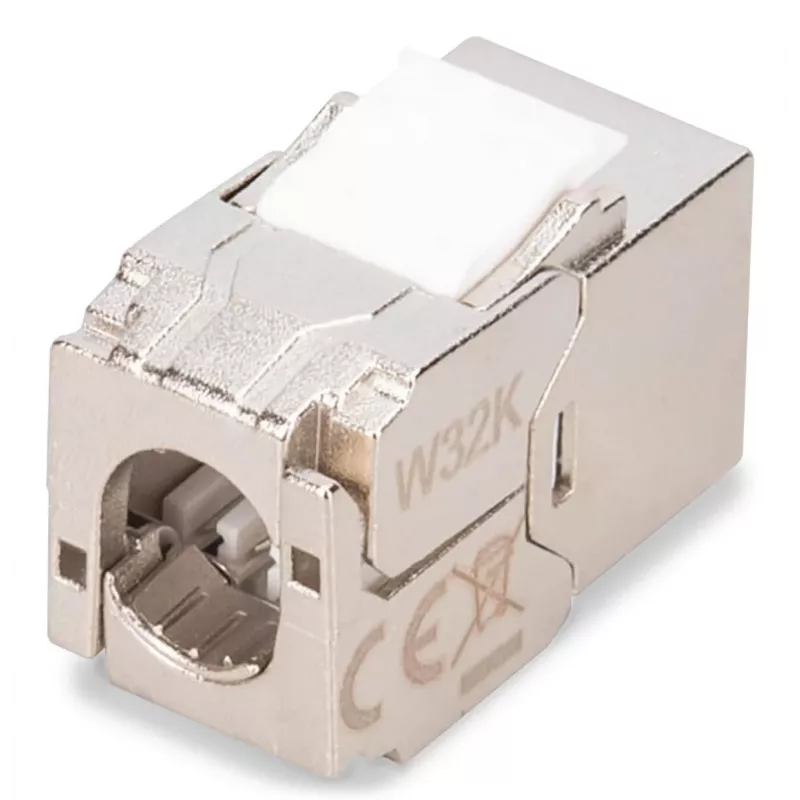

„Digitus CAT 6A kompaktiškas kištukinis modulis“ (DN-93615-S-12) yra ekranuotas RJ45 lizdas, skirtas greitam montavimui be įrankių. Jis tinka naudoti paskirstymo skyduose, 19" 1U skydeliuose ir modulinėse jungiamosiose dėžutėse. Modulis užtikrina 10GBase-T ryšį iki 500 MHz dažnio, 360° ekranavimo kontaktą ir dulkių apsaugą.

Privalumai

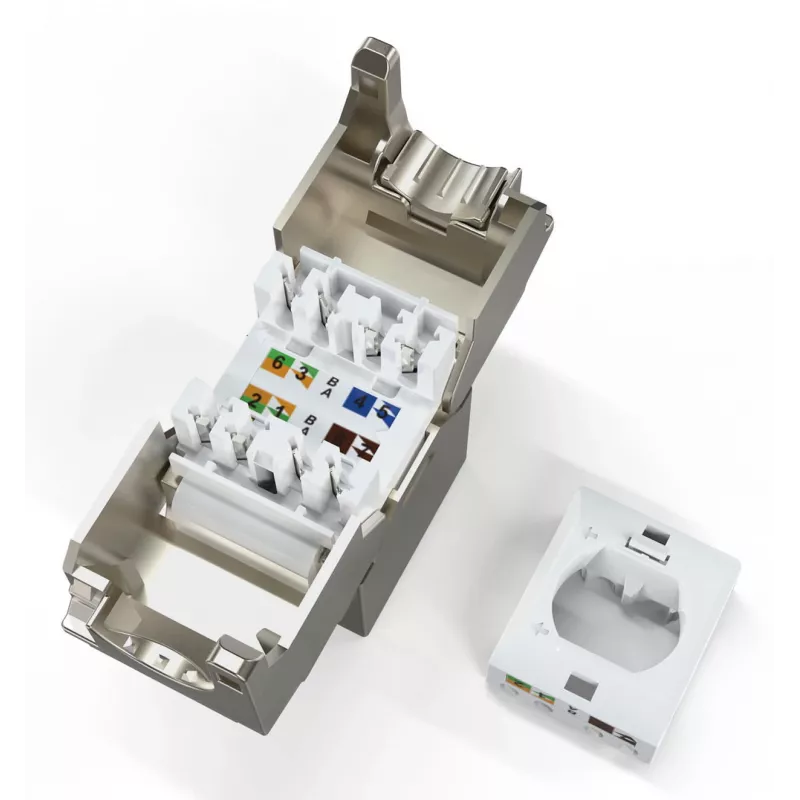

Dėl LSA izoliacijos poslinkio kontaktų, spalvotai pažymėtų pagal EIA/TIA 568 A ir B standartus, montavimas atliekamas be specialių įrankių. Cinko liejinio, nikeliuotas korpusas ir fosforinės bronzos kontaktai su nikelio ir 0,5 μ aukso danga užtikrina patikimą elektros jungtį ir mechaninį patvarumą. Kompaktiškas dizainas leidžia montuoti modulius iš eilės 19" 1U skyduose ir suderinamose jungiamosiose dėžutėse.

Kur naudoti

• Ethernet tinklų įrengimuose iki 10GBase-T
• Paskirstymo skyduose ir pataisų skyduose (483 mm / 19" 1U)
• Modulinėse jungiamosiose dėžutėse ir montavime vietoje
• PoE diegimuose pagal IEEE 802.3 af/at/bt (įskaitant 4PPoE nuolatinėje jungtyje)

Pagrindinės techninės specifikacijos

• Kategorija: Cat 6A (10GBase-T), 500 MHz
• Standartai: ISO/IEC 11801 3rd Edition, EN 50173-1
• PoE: IEEE 802.3 af/at/bt (PoE, PoE+, 4PPoE nuolatinėje jungtyje)
• Jungtis: RJ45 moteriška, 8P8C
• Kabelio užbaigimas: LSA izoliacijos poslinkio kontaktai, spalvoti pagal EIA/TIA 568 A & B
• Ekranavimas: 360° ekranavimo kontaktas
• Korpuso medžiaga: Cinko lydinys, nikeliuotas
• Kontaktų medžiaga ir danga: Fosforinė bronza; nikelio ir 0,5 μ aukso danga
• Įkišimo jėga: Maks. 30 N (IEC 60603-7-51)
• Laikymo jėga: 7,7 kg tarp lizdo ir kištuko
• Darbinė temperatūra: -20 °C iki +70 °C
• Jungimo ciklai: ≥ 750
• Laidininkų suderinamumas: AWG 26/7 iki 22/1, vyti ir vientisi; išbandyta su AWG 22/1
• Dielektrinis stiprumas: 1000 VDC (kontaktas/kontaktas), 1500 VDC (kontaktas/žemė)

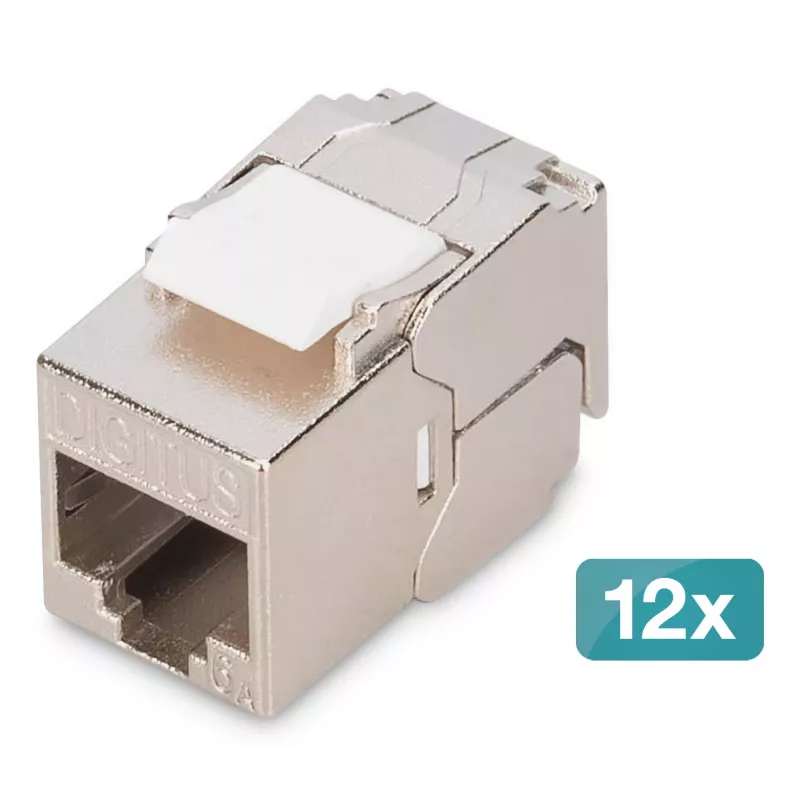

• Kiekis: 12 vienetų

Naudojimo instrukcija

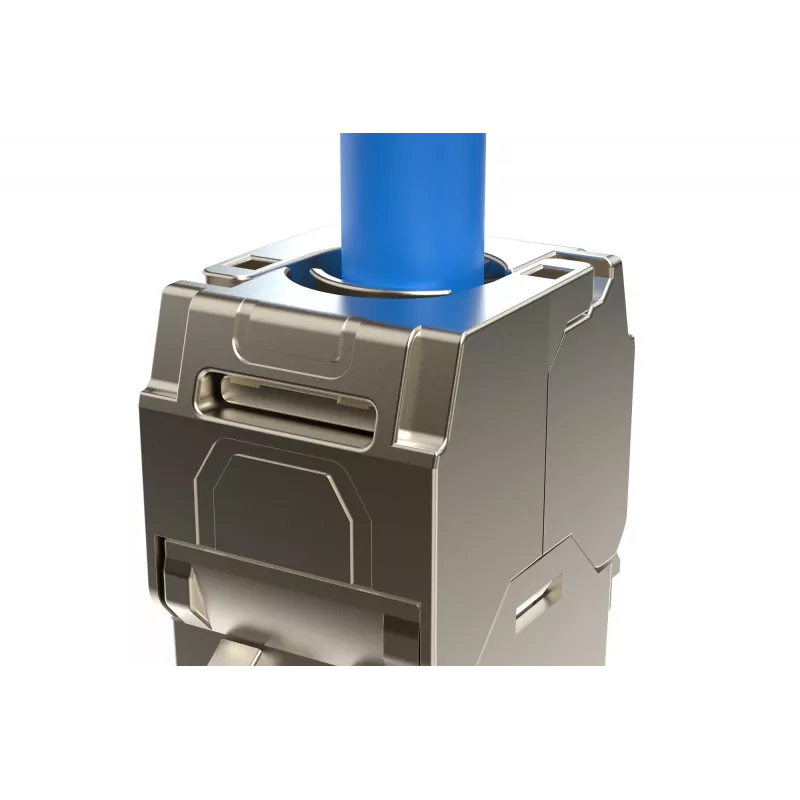

Paruoškite montavimo kabelį pagal pasirinktą EIA/TIA laidų schemą (568A arba 568B). Įstatykite laidininkus į spalvotus LSA izoliacijos poslinkio kontaktus ir suspauskite be įrankių. Sumontuokite modulį į skydą ar dėžutę; pritvirtinkite kabelį integruotu įtempimo mažinimo mechanizmu naudodami kabelių raiščius. Nenaudojamus RJ45 lizdus apsaugokite dulkių dangteliais.

Rekomendacijos

Geriausiam veikimui naudokite vientisą AWG 22/1 montavimo kabelį, rekomenduojamą Cat6A, ir laikykitės EIA/TIA laidų standartų. Patikrinkite PoE galios reikalavimus pagal įrangos specifikacijas ir neviršykite mechaninių modulio ribų.
