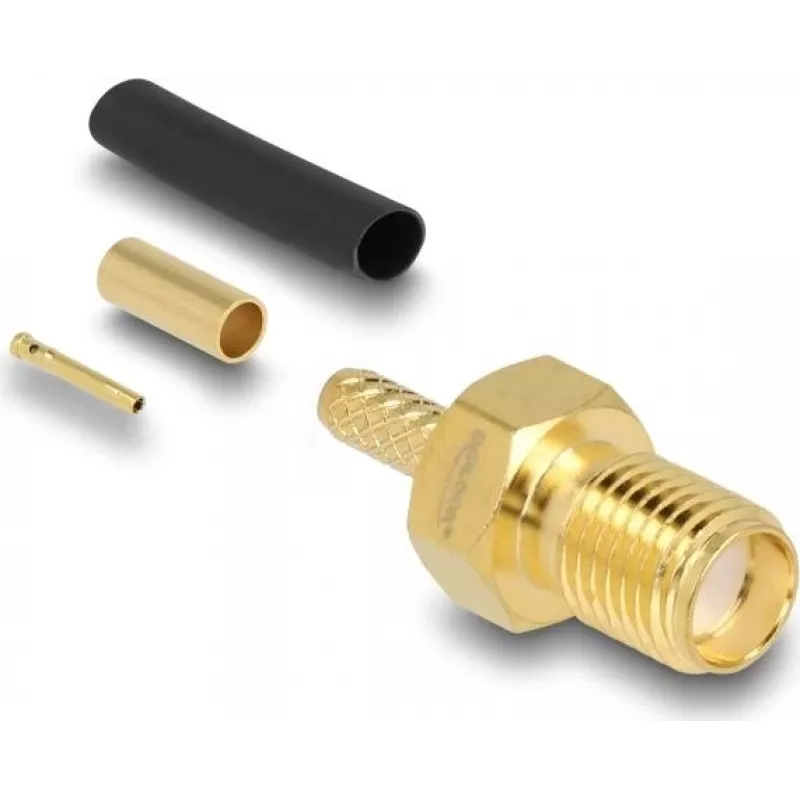

SMA moteriška jungtis crimp DELOCK 91783 koaksialiniam kabeliui RG‑174/RG‑316 su termosusitraukiančia mova

DELOCK SMA moteriška crimp jungtis 91783 skirta koaksialinių kabelių RG‑174 ir RG‑316 užbaigimui. Ji užtikrina patikimą elektrinį ir mechaninį ryšį naudojant crimp technologiją, o komplekte esanti termosusitraukianti mova apsaugo nuo drėgmės ir sumažina įtempimą sujungimo vietoje. Ši jungtis idealiai tinka RF signalo keliui, kai reikalinga standartinė SMA moteriška sąsaja – puikiai dera su antenomis, radijo įranga, GPS moduliais ir matavimo prietaisais.

Privalumai

Crimp sujungimas užtikrina pastovų mechaninį stabilumą ir pakartojamą varžos charakteristiką, kai montavimas atliekamas tinkamai. Termosusitraukianti mova pagerina apsaugą nuo drėgmės ir sumažina kabelio judėjimą prie jungties, taip išlaikant jungties vientisumą ilgą laiką. SMA moteriškas formos faktorius su sriegine jungtimi yra plačiai naudojamas ir suderinamas su standartiniais SMA vyriškais kištukais, todėl lengvai integruojamas į esamas RF sistemas.

Pagrindinės techninės specifikacijos

• Jungties tipas: SMA moteriška (female)
• Montavimo būdas: Crimp (užspaudimas)
• Tinkami kabeliai: RG‑174, RG‑316
• Apsauga: Termosusitraukianti mova (komplekte)
• Impedansas: 50 Ω
• Dažnių diapazonas: Iki 6 GHz (priklausomai nuo kabelio ir montavimo kokybės)
• Kontaktų medžiaga: Žalvaris su auksavimu
• Korpuso medžiaga: Žalvaris su nikeliavimu

Naudojimo rekomendacijos

Prieš montavimą paruoškite kabelį – nuimkite išorinį apvalkalą, ekraną ir dielektriką pagal gamintojo nurodytus matmenis. Užmaukite termosusitraukiančią movą ant kabelio prieš surinkimą. Įstatykite centrinį laidininką ir dielektriką į jungtį, kol jie tinkamai atsisės, tada užspauskite ferulę tinkamu crimp įrankiu. Po užspaudimo uždėkite movą ant sujungimo vietos ir pašildykite, kad ji susitrauktų – taip suformuosite apsauginį sandarumą ir sumažinsite įtempimą. Patikrinkite, ar jungtis tinkamai surinkta, o SMA sriegiai ir centrinis kontaktas yra švarūs.

Naudokite rekomenduojamą crimp įrankį ir atitinkamą matricą, kad užtikrintumėte patikimą elektrinį kontaktą ir mechaninį fiksavimą. Venkite per daug nuimti kabelio izoliacijos, kad išsaugotumėte ekranavimą ir varžą. Jei įranga bus veikiama drėgmės ar vibracijos, įsitikinkite, kad termosusitraukianti mova yra visiškai prigludusi, ir prireikus naudokite papildomą sandarinimą. Po surinkimo patikrinkite tęstinumą ir atspindžio nuostolius atitinkama matavimo įranga.
