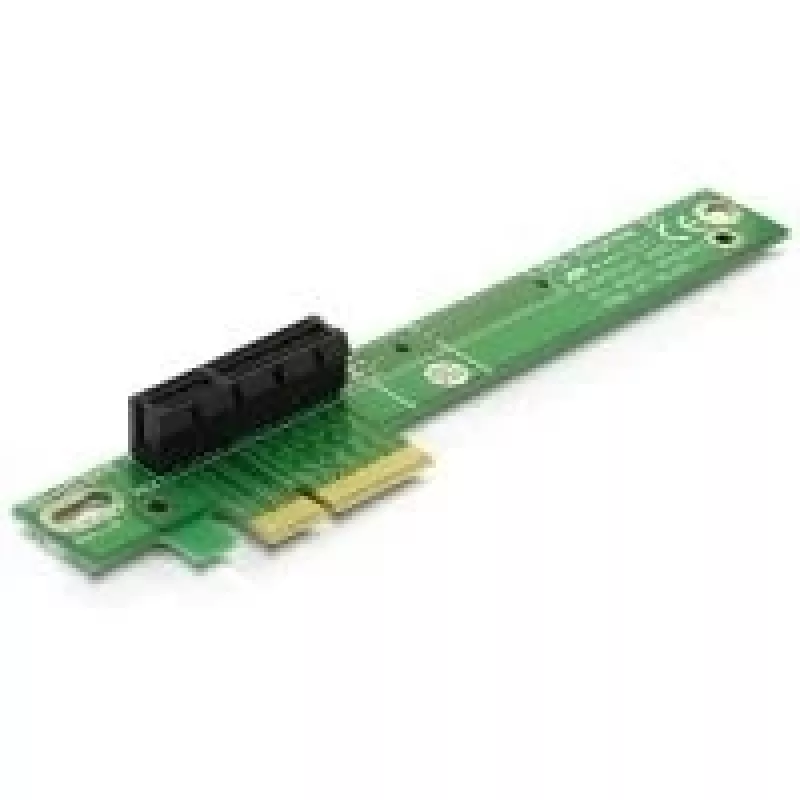

PCIe x4 sąsajos kortelė DeLOCK 89103

DeLOCK 89103 yra PCIe x4 sąsajos kortelė, skirta prijungti PCI Express x4 plėtotės kortelę prie pagrindinės plokštės 90° kampu. Tai leidžia horizontalią kortelės montavimo orientaciją, ypač naudingą kompaktiškuose 1U (19 colių) serverių korpusuose, kur vertikalus montavimas neįmanomas. Produktas sprendžia vietos trūkumo problemą, leidžiant išplėsti sistemos galimybes nekeičiant pagrindinės plokštės išdėstymo.

Pagrindiniai privalumai

Kortelė palaiko PCI Express x4 pralaidumą, o jos žemas profilis (montavimo aukštis 24 mm, bendras aukštis 32 mm) užtikrina suderinamumą su 1U korpusais. Kairiosios įstatymo konstrukcija leidžia optimaliai išnaudoti vidinę erdvę, o tvirtas sujungimas garantuoja patikimą veikimą net vibracijos sąlygomis.

Techniniai duomenys

• Sąsaja: PCI Express x4 (pagrindinė plokštė) → PCI Express x4 (plėtotės kortelė)
• Montavimo kampas: 90°
• Montavimo aukštis: 24 mm
• Bendras aukštis: 32 mm
• Konstrukcija: Kairysis įstatymas
• Paskirtis: Vidiniam naudojimui 1U korpusuose

Naudojimo instrukcija

Įstatykite PCIe pagrindinės plokštės jungtį į atitinkamą lizdą, laikydamiesi kairiosios orientacijos. Pritvirtinkite kortelę prie korpuso tvirtinimo taškų, tada prijunkite PCIe x4 plėtotės kortelę prie išvesties jungties. Įsitikinkite, kad visi komponentai telpa 1U aukštyje ir yra tvirtai užfiksuoti.

Rekomendacijos

Naudokite tik suderinamuose 1U (19 colių) korpusuose. Prieš montuodami patikrinkite plėtotės kortelės ir laisvos vietos suderinamumą – neforsuokite komponentų.
