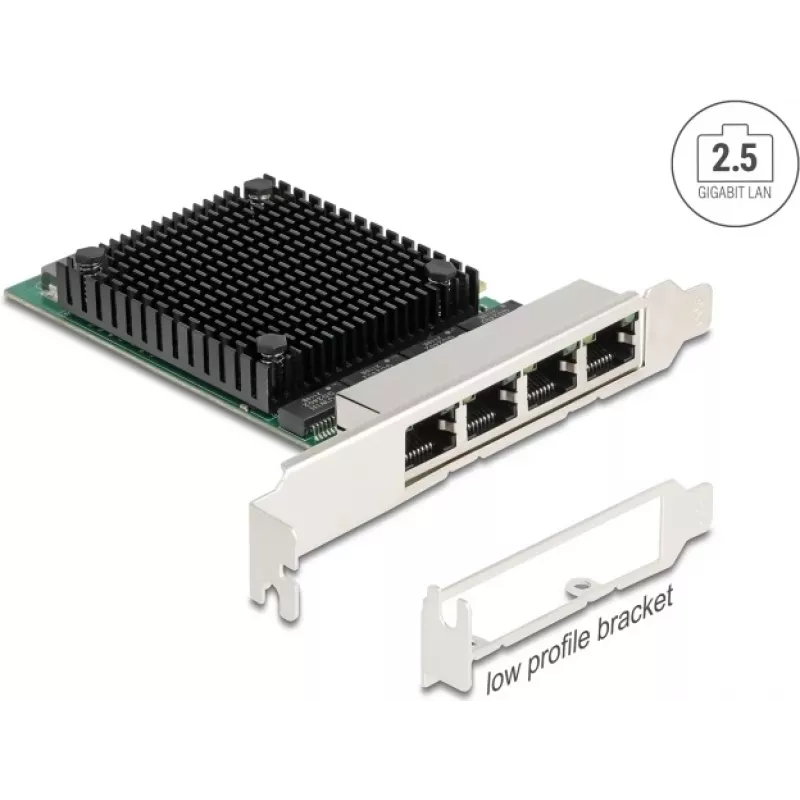

Tinklo plokštė DELOCK PCI Express x4 2.5 Gigabit LAN su 4x RJ45 prievadais

DELOCK PCI Express x4 tinklo plokštė suteikia keturis 2.5 Gigabit Ethernet prievadus viename papildomame adapteryje, skirtame išplėsti laidinį ryšį stalinėse sistemose su laisvu PCIe x4 (arba didesniu) lizdu. Ši plokštė suteikia kelių prievadų 2.5GbE galimybes serveriams, darbo stotims ir tinklo įrenginiams, leidžiančią pasiekti didesnį nei 1Gbps pralaidumą, išlaikant mažą delsą ir patikimą laidinį ryšį.

Privalumai

Adapteris turi keturis nepriklausomus RJ45 prievadus, palaikančius 2.5 Gigabit Ethernet greitį, leidžiančius vienu metu vykdyti kelis laidinius ryšius arba agreguotus ryšius. PCI Express x4 sąsaja užtikrina tiesioginę, mažos delsos prieigą prie sistemos išteklių ir tinka tiek kompaktiškuose, tiek standartiniuose staliniuose kompiuteriuose. Dizainas palaiko įprastas tinklo užduotis, tokias kaip nuorodų agregavimas ir tinklo segmentavimas, sumažindamas CPU apkrovą ir užtikrindamas atgalinį suderinamumą su 1 Gbps ir 100 Mbps tinklais.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express x4 (suderinama su x8, x16)
• Prievadai: 4x RJ45 2.5 Gigabit Ethernet
• Duomenų perdavimo sparta: iki 2.5 Gbps vienam prievadui
• Palaikomi standartai: IEEE 802.3bz (2.5GBASE-T), atgalinis suderinamumas su 1000BASE-T ir 100BASE-TX
• Laidinio ryšio tipas: Cat5e arba geresnis
• Papildomos funkcijos: VLAN, nuorodų agregavimas (LACP), dideli rėmeliai (jumbo frames)
• Formos faktorius: standartinis laikiklis (įtrauktas mažo profilio laikiklis)
• Maitinimas: per PCIe lizdą

Kaip naudoti

Įdiekite DELOCK tinklo plokštę į laisvą PCIe x4 (arba didesnį) išplėtimo lizdą išjungtame staliniame kompiuteryje ar serveryje, laikydamiesi standartinių antistatinių atsargumo priemonių. Pritvirtinkite plokštę laikiklio varžtu ir prijunkite tinklo kabelius prie RJ45 prievadų. Įjunkite sistemą ir įdiekite reikalingas tvarkykles, pateikiamas operacinės sistemos arba plokštės gamintojo. Po tvarkyklių diegimo sukonfigūruokite tinklo sąsajas pagrindinėje operacinėje sistemoje: priskirkite IP adresus, nustatykite nuorodų agregavimą ar VLAN, jei reikia, ir patikrinkite nuorodos greitį bei aktyvumą naudodami sistemos tinklo įrankius.

Rekomendacijos

Naudokite ekranuotus Cat5e arba Cat6 kabelius, kad būtų užtikrintas patikimas 2.5Gbps ryšys, ir įdėkite plokštę į PCIe x4 arba didesnį lizdą, kad būtų pasiektas pilnas pralaidumas. Patvirtinkite tvarkyklių suderinamumą ir, agreguojant nuorodas, įsitikinkite, kad tiek pagrindinė OS, tiek prijungtas jungiklis palaiko šią funkciją. Dėl geriausio šiluminio našumo venkite oro srauto užblokavimo aplink plokštę ir, atsižvelgdami į korpusą, pasirinkite tinkamą žemo profilio arba pilno aukščio laikiklį.
