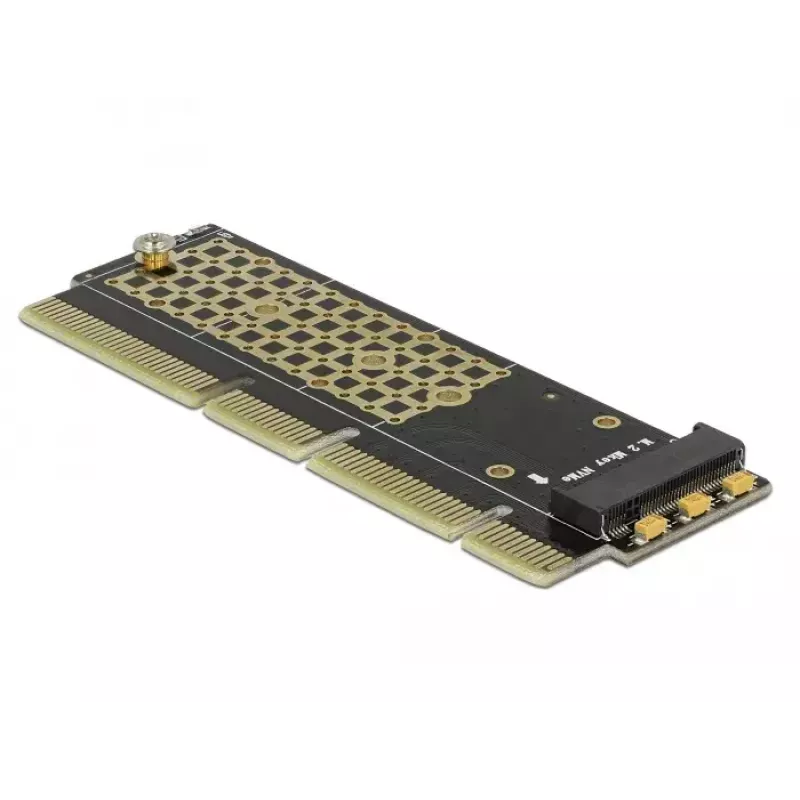

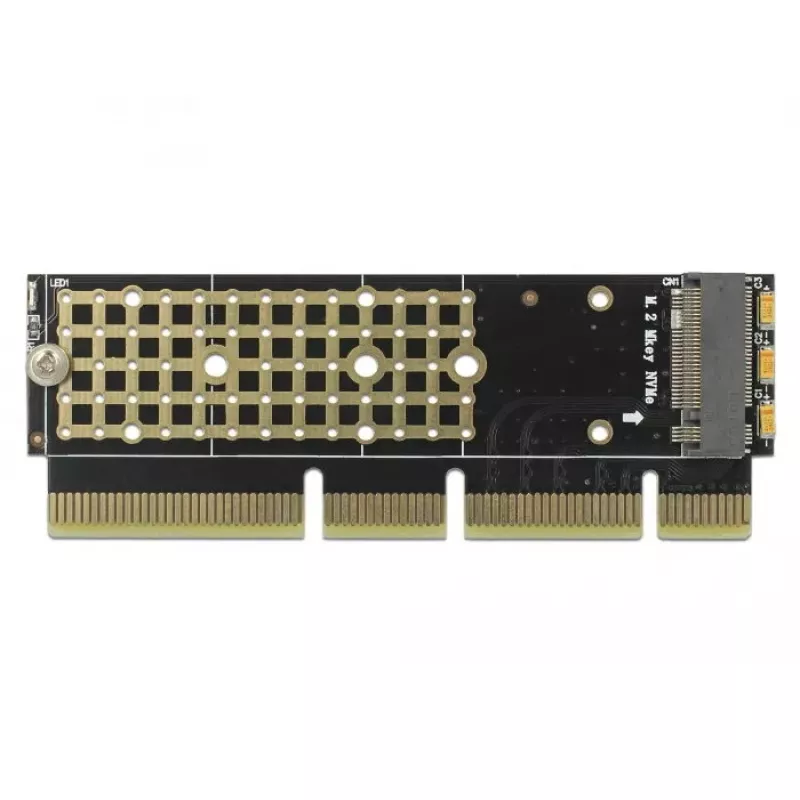

DeLOCK 90303 vidinė PCIe sąsajos plokštė M.2 lizdui

DeLOCK 90303 – tai vidinė PCIe sąsajos plokštė, skirta į stalinį kompiuterį ar serverį pridėti vieną M.2 lizdą. Ji palaiko M.2 modulius 2280, 2260, 2242 ir 2230 formatais, o jungtis vykdoma per PCI Express magistralę (veikia x4, x8 arba x16 lizduose). Dėl kompaktiško žemo profilio dizaino (24 × 90 × 5 mm) plokštę galima montuoti nenuimant lizdo laikiklio, todėl ji tinka net 1U serverių korpusams.

Privalumai

Ši kompaktiška M.2 sąsajos plokštė palaiko PCIe 3.0 jungtį ir suteikia paprastą būdą išplėsti vidinę atmintį arba pridėti didelės spartos M.2 įrenginius. Juodos spalvos žemo aukščio PCB leidžia naudoti plokštę erdvės ribojamose sistemose ir užtikrina suderinamumą su įprastais PCIe lizdų ilgiais.

Pagrindinės techninės specifikacijos

• Sąsaja: PCI Express 3.0, veikia x4, x8 arba x16 lizduose
• M.2 lizdas: 1 × M.2 Key M, palaiko 2280, 2260, 2242, 2230 modulius
• Matmenys: 24 × 90 × 5 mm (žemo profilio)
• Spalva: Juoda
• Tinkamumas: 1U serverių korpusams

Kaip naudoti

Išjunkite kompiuterį ir atidarykite korpusą. Įstatykite DeLOCK 90303 į laisvą PCIe x4, x8 arba x16 lizdą, sulygiuodami plokštę su lizdo išpjovomis; plokštę galima montuoti nenuimant lizdo laikiklio. Pritvirtinkite plokštę ir į M.2 lizdą įstatykite reikiamo ilgio (2280/2260/2242/2230) M.2 modulį, laikydamiesi modulio jungties orientacijos, tada pritvirtinkite modulį atitinkamu varžteliu. Uždarykite korpusą ir įjunkite sistemą. Jei reikia, įdiekite tvarkykles arba patikrinkite BIOS/UEFI nustatymus, kad M.2 įrenginys būtų atpažintas.

Rekomendacijos

Naudokite suderinamus M.2 modulius ir įsitikinkite, kad pagrindinės plokštės lizdas palaiko jūsų M.2 įrenginiui reikalingas PCIe juostas. 1U serveriuose patikrinkite, ar pakanka vietos ir oro srauto aplink plokštę; montuodami laikykitės antistatinės apsaugos ir gamintojo instrukcijų.
