DeLOCK 95266 Mini PCIe sąsajos plokštė vidinis RJ-45 Gigabit LAN

DeLOCK 95266 – tai Mini PCIe sąsajos plokštė, skirta pridėti vieną Gigabit LAN RJ45 prievadą prie suderinamos sistemos. Modulis montuojamas į laisvą Mini PCI Express lizdą ir komplektuojamas su laikikliu, kad RJ45 jungtis būtų pasiekiama iš kompiuterio korpuso galinės dalies. Plokštė suprojektuota taip, kad ją būtų galima sutrumpinti nuo pilno iki pusės dydžio naudojant perforaciją, suteikiant lankstumo skirtingiems sistemų išdėstymams.

Privalumai

Plokštė suteikia standartinį Gigabit RJ45 tinklo prievadą sistemoms, turinčioms laisvą Mini PCIe lizdą. Konvertuojamas pilno/pusės dydžio dizainas leidžia montuoti sistemose su skirtingais laikiklių aukščiais. Integruota Mini PCI Express sąsaja užtikrina tiesioginį ryšį su pagrindine plokšte be papildomų adapterių.

Pagrindinės techninės specifikacijos

• Sąsaja: Mini PCI Express
• Prievadai: 1x RJ45 Gigabit LAN (10/100/1000 Mbit/s)
• Formos faktorius: Pilnas dydis (sutrumpinamas iki pusės pagal perforaciją)
• Palaikomi standartai: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab
• Darbinė temperatūra: 0–70 °C
• Matmenys (pilnas): 30 x 50,95 mm
• Pusės dydžio matmenys: 30 x 26,65 mm

Kaip naudoti

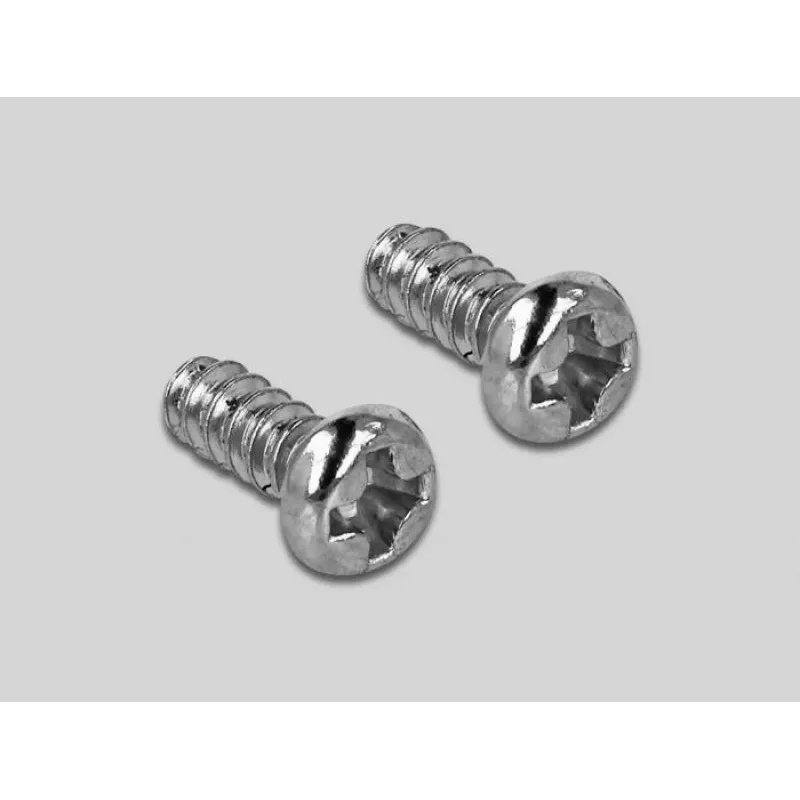

Išjunkite kompiuterį ir atidarykite korpusą. Įstatykite DeLOCK 95266 kortelę į laisvą Mini PCIe lizdą ir pritvirtinkite atitinkamu varžtu. Jei reikia, sutrumpinkite kortelę iki pusės dydžio pagal perforaciją prieš montavimą ir pritvirtinkite laikiklį, kad RJ45 jungtis būtų pasiekiama iš korpuso galinės dalies. Uždarykite korpusą, įjunkite sistemą ir, jei operacinė sistema automatiškai neatpažįsta naujos tinklo sąsajos, įdiekite tvarkykles.

Rekomendacijos

Prieš tvarkydami vidinius komponentus, įsitikinkite, kad sistema yra išjungta ir atjungta nuo maitinimo. Jei automatinis diegimas nepavyksta, patikrinkite tvarkyklių prieinamumą iš sistemos ar OS gamintojo. Pusės dydžio konfigūraciją naudokite tik tada, kai nėra pakankamai vietos pilnam dydžiui.
