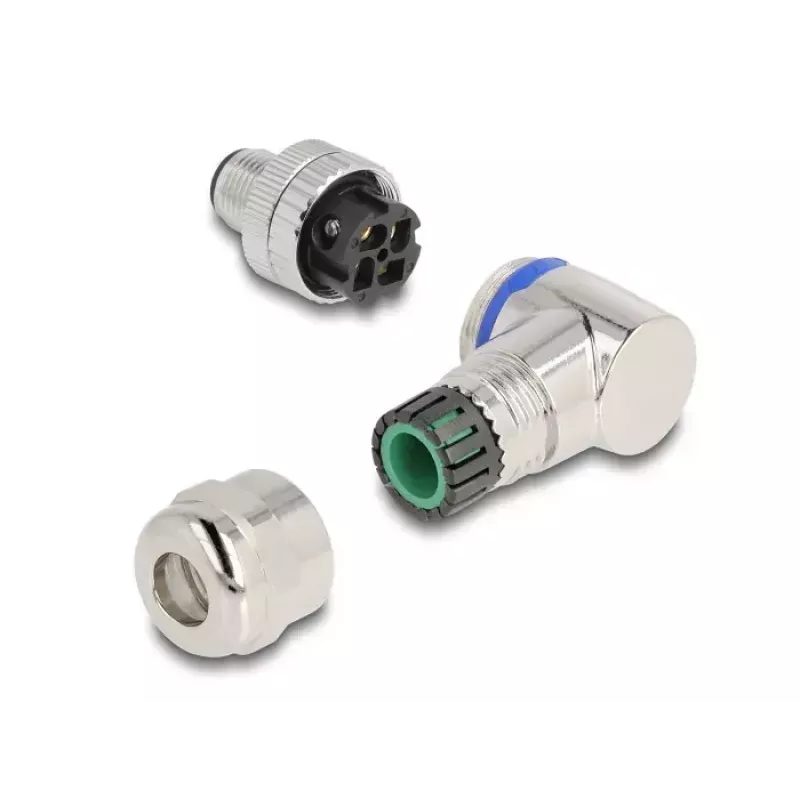

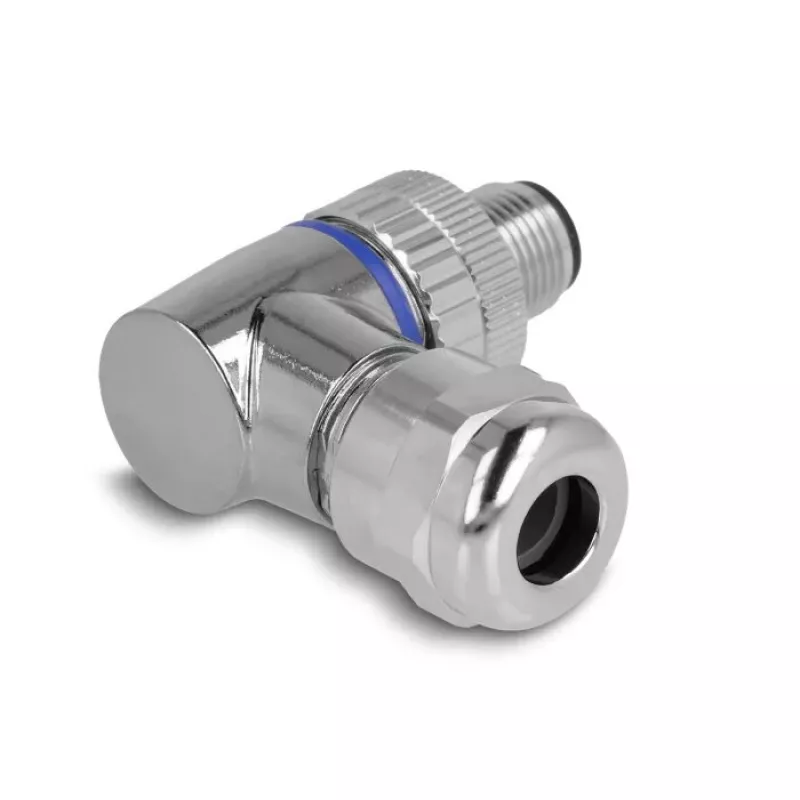

DeLOCK M12 jungtis A-koduotas 4 kontaktų kištukas 90° lenktas metalinis

DeLOCK M12 jungtis su A koduote ir 4 kontaktais skirta patikimam kabelio prijungimui prie M12 sąsajos pramoninėje aplinkoje. 90° lenktas korpusas leidžia montuoti ankštose erdvėse, taupant vietą ir užtikrinant stabilų elektrinį kontaktą. Metalinė konstrukcija padidina mechaninį atsparumą ir ilgaamžiškumą.

Privalumai

• Lenkta konstrukcija leidžia montuoti ribotoje erdvėje

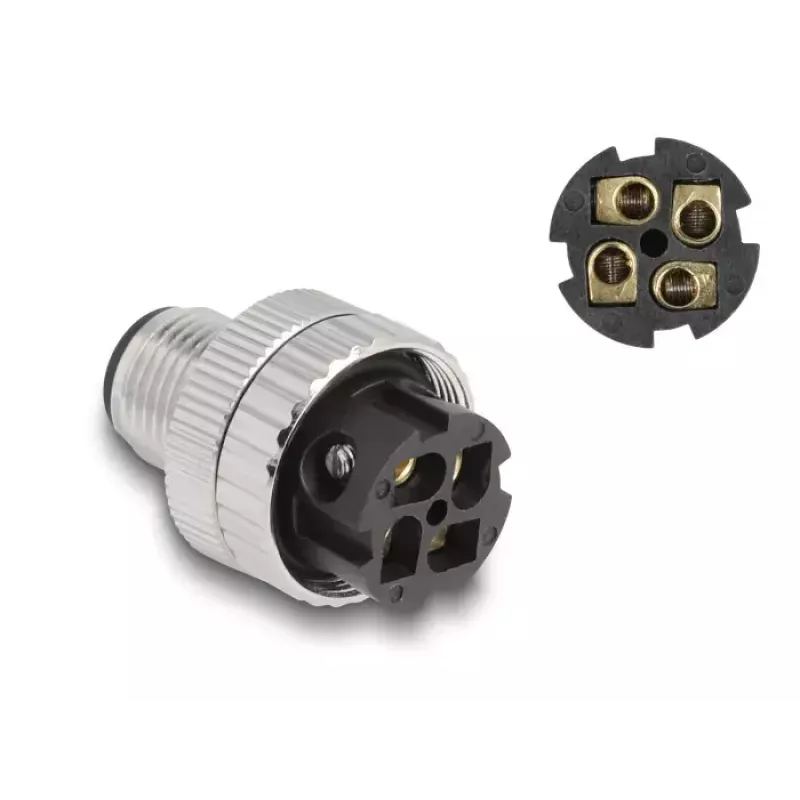

• Sraigtinė gnybtų jungtis – nereikia presavimo įrankių
• Metalinis korpusas užtikrina tvirtumą ir stabilų veikimą pramoninėmis sąlygomis

Tinka

• Mašinų valdymo ir automatikos įranga
• Pramoniniai jutikliai ir pavarų blokai su A koduotomis M12 sąsajomis
• Aplikacijos, kuriose reikia stačiu kampu jungties taupant vietą

Pagrindinės specifikacijos

• Kodavimas: A-koduotas
• Kontaktai: 4, kištukas (vyriškas)
• Orientacija: 90° lenktas
• Montavimas: sraigtinė gnybtų jungtis
• Korpuso medžiaga: metalas
• Matmenys (P×G×A): 44 mm × 41,3 mm × 20 mm
• Spalva: juoda, sidabrinė
• Gamintojas: DELOCK, MPN: 60540, EAN: 4043619605408

Naudojimas

Nuimkite kabelio išorinę izoliaciją, įkiškite laidininkus į atitinkamus gnybtus ir priveržkite varžtus. Sulygiuokite jungtį su M12 lizdu 90° kampu ir įsukite iki galo. Patikrinkite kontaktų tvirtumą prieš įjungiant sistemą.

Rekomendacijos

Naudokite tinkamą sukimo momentą gnybtų varžtams, kad nepažeistumėte laidininkų. Pasirinkite spalvą ir montavimo orientaciją pagal turimą erdvę.
