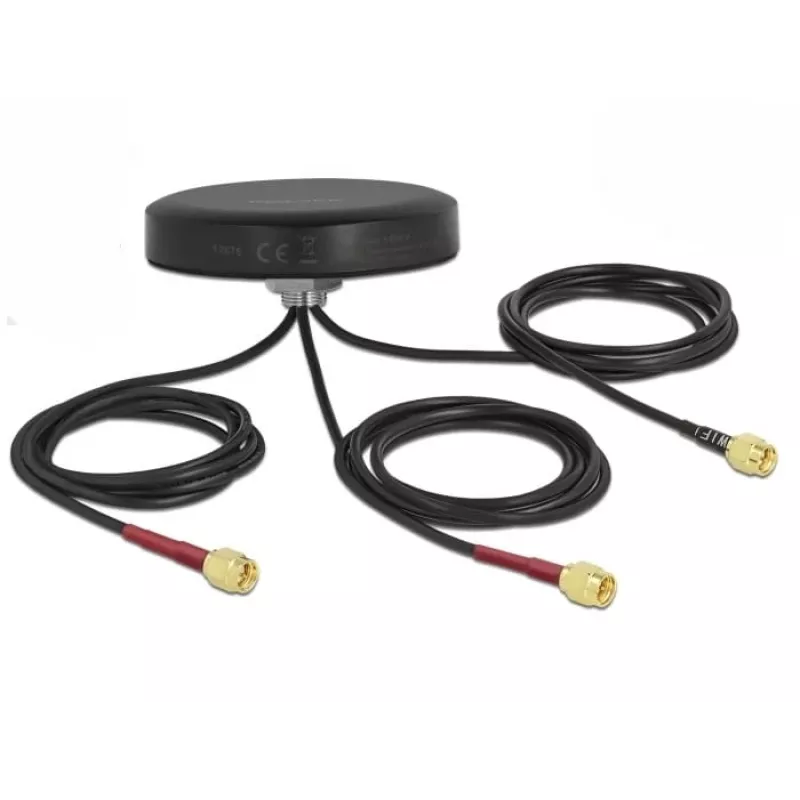

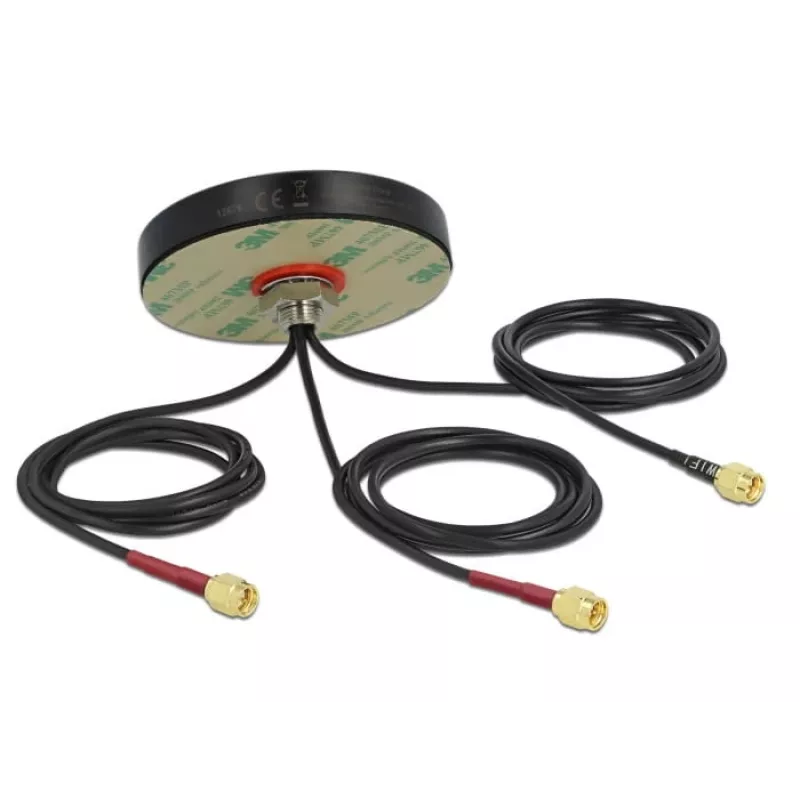

Antena DeLOCK 12676, daugiajuostė, SMA, 3 dBi

DeLOCK 12676 – kompaktiška išorinė/vidinė antena, skirta daugiajuosčiam belaidžiam ryšiui. Ji apima 0,698–0,96 GHz, 1,71–2,69 GHz, 2,4–2,483 GHz ir 4,9–5,825 GHz dažnių juostas, todėl viena antena gali aptarnauti GSM, UMTS, LTE, dviejų juostų WLAN, Bluetooth, ISM, ZigBee, DECT, Z-Wave, NB-IoT, MIMO ir LoRa (868/915 MHz) protokolus. Tai idealus sprendimas įrenginiams, kuriems reikalingas stabilus ryšys keliose juostose.

Privalumai

Dėl plataus dažnių diapazono ir kompaktiškos formos antena tinka tiek vidaus, tiek lauko montavimui. 50 Ω varža ir SMA jungtis užtikrina suderinamumą su daugeliu tinklo ir radijo modulių. Maksimalus 3 dBi stiprinimas ir linijinė poliarizacija suteikia subalansuotą veikimą, o žemas VSWR (2,0/3,0) efektyviai perduoda signalą.

Pagrindinės techninės specifikacijos

• Dažnių juostos: 0,698–0,96; 1,71–2,69; 2,4–2,483; 4,9–5,825 GHz
• Stiprinimas (maks.): 3 dBi
• Varža: 50 Ω
• Jungties tipas: SMA
• Poliarizacija: linijinė
• VSWR: 2,0/3,0
• Spalva: juoda
• Matmenys: aukštis 16,3 mm, skersmuo 81,3 mm

Naudojimas

Prijunkite anteną prie įrenginio SMA prievado ir pastatykite vertikaliai, kad gautumėte visakryptę aprėptį. Lauko sąlygomis montuokite anteną vietoje, kur yra tiesioginis matomumas iki signalo šaltinių, ir apsaugokite jungtį nuo vandens patekimo. Prieš naudodami patikrinkite įrenginio nustatymus, kad jie atitiktų antenos palaikomus dažnius.

Rekomendacijos

Geriausiam veikimui anteną laikykite atokiau nuo didelių metalinių objektų ir kitų antenų, kad sumažintumėte trukdžius. MIMO sistemoms montuokite atskiras antenas laikydamiesi gamintojo nurodytų atstumų ir orientacijos.
