Antena tinklo DeLOCK 88982

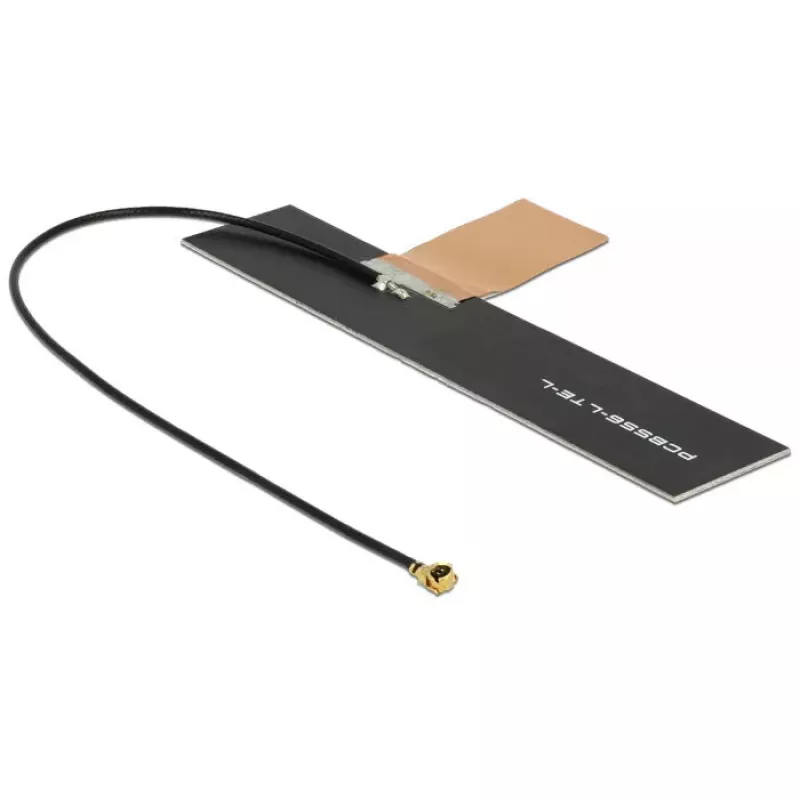

DeLOCK 88982 – tai kompaktiška LTE/Wi‑Fi antena, skirta integracijai į įrenginius, kuriems reikalingas mažas RF ryšys plokštės lygyje. Ji aprėpia kelis dažnių diapazonus (0,791–0,96 GHz, 1,71–2,17 GHz ir 2,5–2,7 GHz), užtikrina iki 2 dBi stiprinimą ir turi 0,15 m kabelį lanksčiam išdėstymui. Dėl mažų matmenų (85 × 17 × 0,8 mm) ji tinka naudoti erdvės apribotose instaliacijose.

Privalumai

Daugiajuostė antena leidžia naudoti įvairias LTE ir belaidžio ryšio programas be kelių antenų poreikio. Maksimalus 2 dBi stiprinimas pagerina signalo priėmimą ir siuntimą, palyginti su vidine takelio antena, o MHF / U.FL suderinama jungtis užtikrina suderinamumą su daugeliu belaidžių modulių. Trumpas koaksialinis kabelis leidžia lengvai išvesti ryšį įrenginio viduje ar korpuse.

Pagrindinės specifikacijos

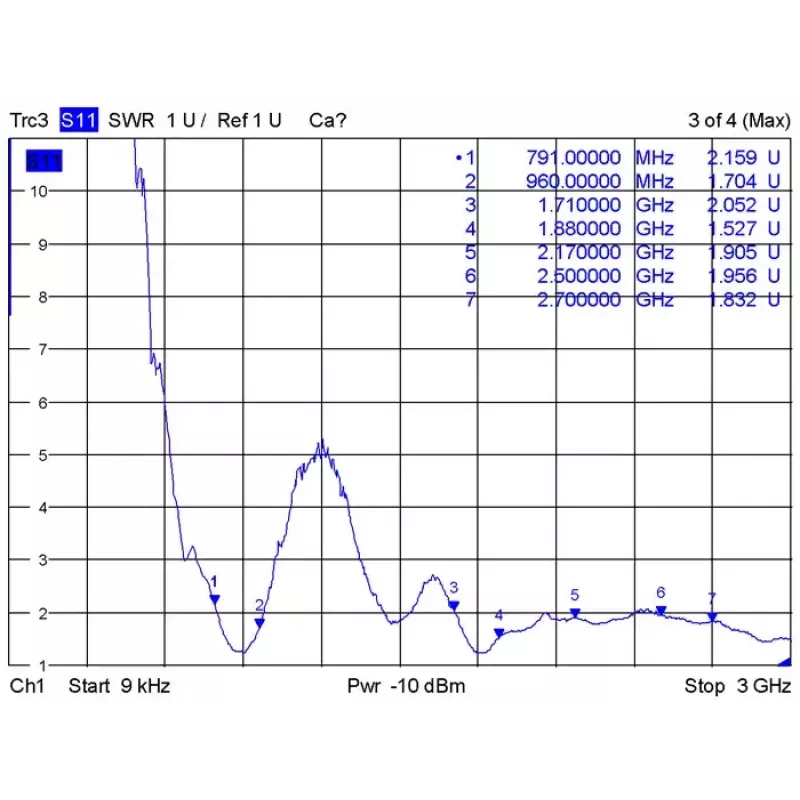

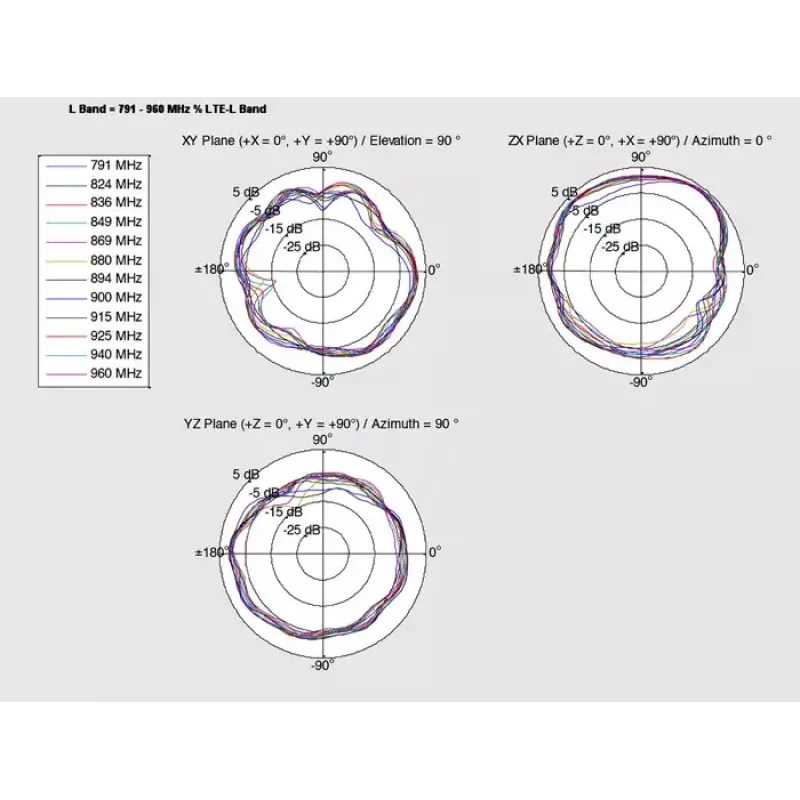

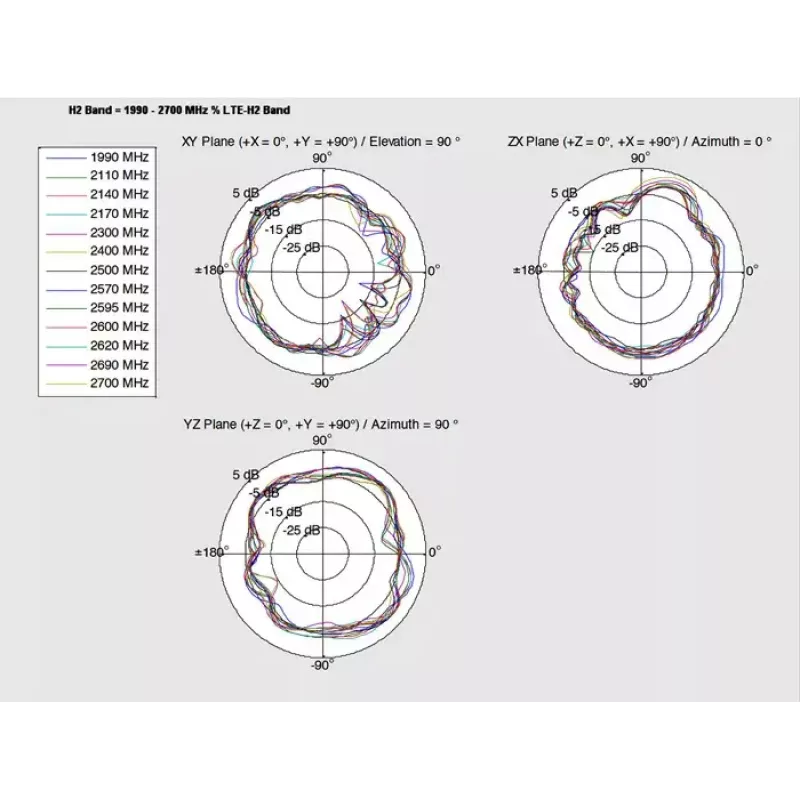

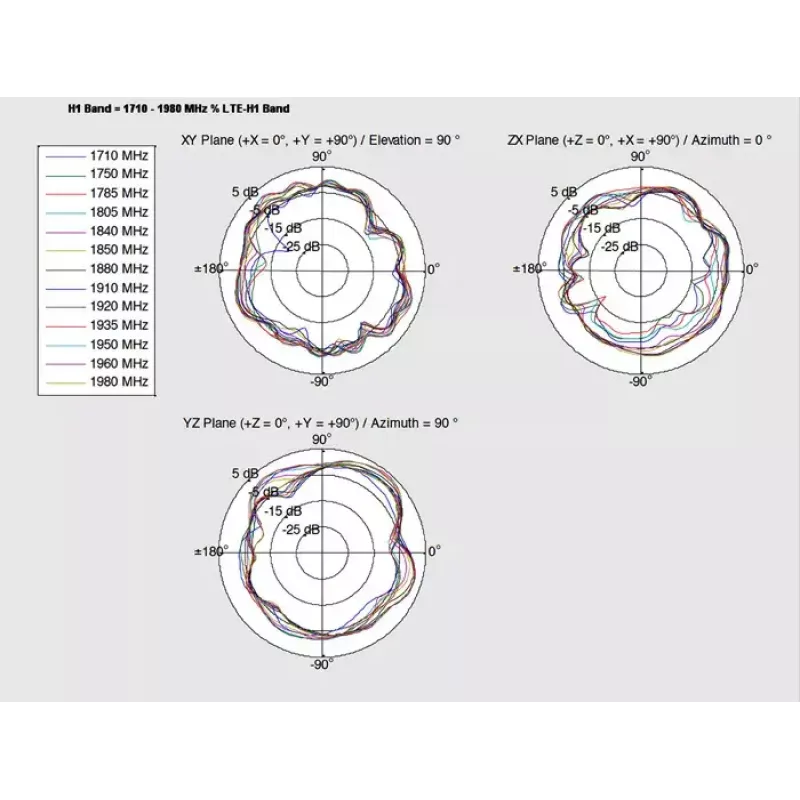

• Dažnių diapazonai: 0,791–0,96 GHz, 1,71–2,17 GHz, 2,5–2,7 GHz
• Maksimalus stiprinimas: 2 dBi
• Jungtis: MHF / U.FL suderinama
• Kabelio ilgis: 0,15 m

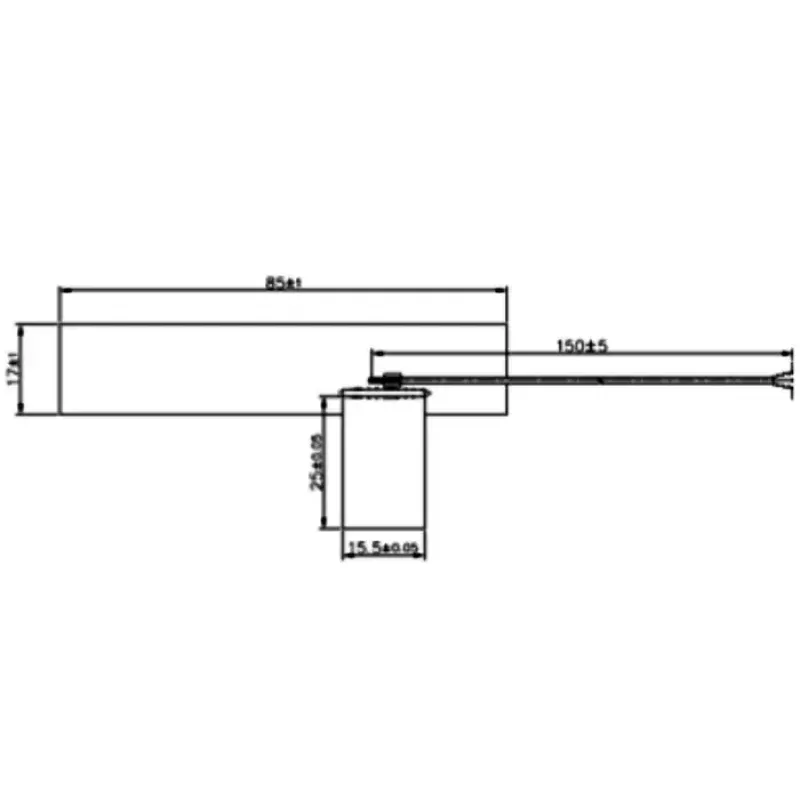

• Matmenys: 85 × 17 × 0,8 mm

Naudojimas

Prijunkite antenos MHF / U.FL kištuką prie atitinkamos lizdo ant belaidžio modulio ar plokštės. Ištieskite 0,15 m kabelį ir pastatykite plokščią antenos skydelį ten, kur mažiausiai metalo ir kitų RF blokuojančių medžiagų, kad būtų užtikrintas geriausias veikimas. Įsitikinkite, kad jungtis pilnai užfiksuota, ir venkite aštrių kabelio lenkimų, kad išvengtumėte pažeidimų.

Rekomendacijos

Geriausiems rezultatams anteną orientuokite plačia puse į numatomą signalo šaltinį ir laikykite kelių centimetrų atstumą nuo didelių metalinių dalių. Patikrinkite modulio suderinamumą su MHF / U.FL jungtimi ir įsitikinkite, kad veikimo dažnių juosta atitinka jūsų tinklo tiekėjo ar įrenginio reikalavimus.
