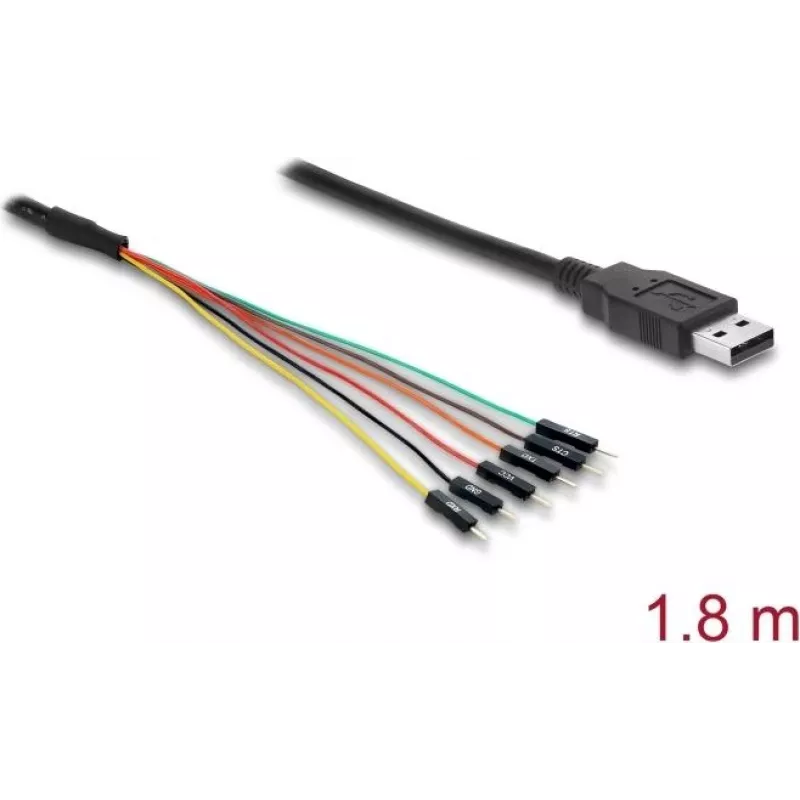

USB kabelis DELOCK 63986 USB 2.0 A – UART TTL keitiklis su 1,8 m laidu

DELOCK 63986 yra vientisas USB kabelis, kuris veikia kaip USB 2.0 A tipo prievado keitiklis į UART TTL sąsają. Integruotas 1,8 m ilgio laidas leidžia patogiai prijungti įrenginius prie kompiuterio ar kito USB šeimininko. Šis keitiklis paverčia standartinę USB jungtį į 6 kontaktų TTL lygio nuosekliąją sąsają su TX, RX, CTS, RTS signalais ir atskiru 5 V maitinimo išėjimu. Tai idealus sprendimas programuotojams, inžinieriams ir technikams, dirbantiems su mikrovaldikliais, vienos plokštės kompiuteriais ar pramoniniais valdikliais.

Ką šis produktas išsprendžia?

Dažnai kyla problema, kai norint prisijungti prie įrenginio per UART reikia atskiro adapterio, o laidai būna per trumpi. DELOCK 63986 sujungia keitiklį ir ilgą laidą į vieną gaminį, todėl nereikia papildomų detalių. Jis tiekia 5 V maitinimą iš USB prievado, tad gali maitinti suderinamus TTL įrenginius, jei šeimininko srovės pakanka. Aparatiniai srauto valdymo signalai (CTS, RTS) užtikrina patikimą ryšį programose, kuriose reikalingas rankų paspaudimas.

Pagrindinės techninės specifikacijos

• Sąsaja: USB 2.0 A tipas (šeimininkas) → UART TTL
• Jungtis: 6 kontaktų antraštė su TX, RX, CTS, RTS ir 5 V išėjimu
• Signalo lygis: TTL (5 V išėjimas)
• Laido ilgis: 1,8 m integruotas
• Maitinimas: 5 V iš USB šeimininko (priklausomai nuo šeimininko srovės ribų)

Kaip naudoti?

Įstatykite A tipo USB kištuką į kompiuterio ar kito šeimininko USB prievadą. Prijunkite 6 kontaktų antraštę prie tikslinio įrenginio UART kontaktų, užtikrindami, kad TX būtų prijungtas prie RX ir atvirkščiai; jei reikalingas aparatinis srauto valdymas, prijunkite CTS ir RTS. Jei tikslinį įrenginį galima maitinti iš USB, naudokite 5 V išėjimą, neviršydami šeimininko srovės galimybių. Jei keitiklis neatspažįstamas automatiškai, įdiekite reikiamas tvarkykles. Tada atidarykite nuoseklųjį terminalą ar programavimo įrankį, sukonfigūruotą tinkamu perdavimo greičiu ir parametrais.

Rekomendacijos

Prieš jungdami patikrinkite įtampos lygius ir kontaktų išdėstymą, kad išvengtumėte pažeidimų. Neapkraukite 5 V išėjimo srove, viršijančia šeimininko prievado galimybes. Laikykitės tinkamo įžeminimo ir elektrostatinės iškrovos apsaugos priemonių dirbdami su jautria elektronika.
