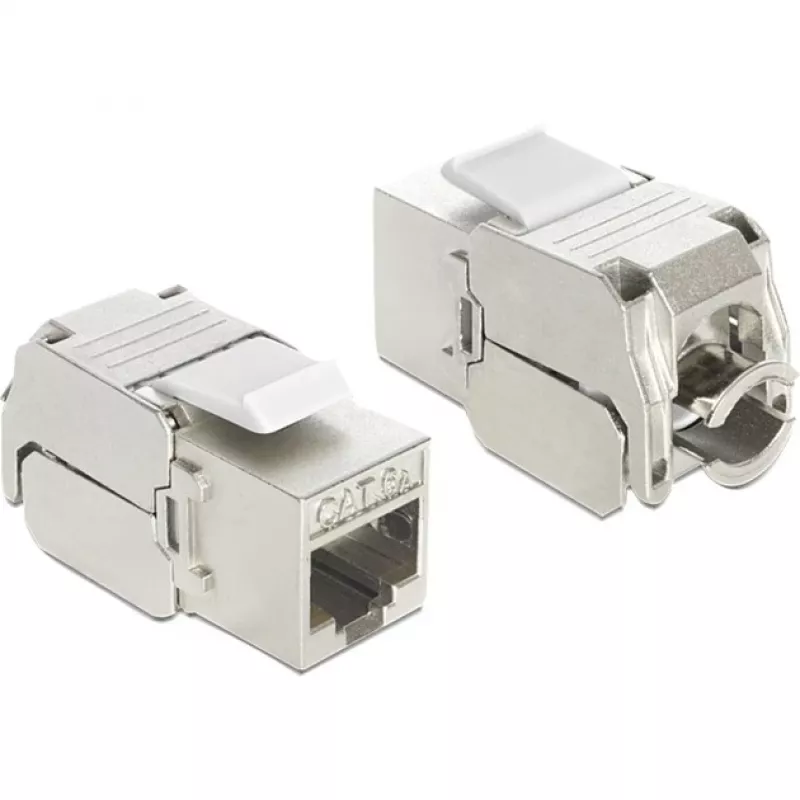

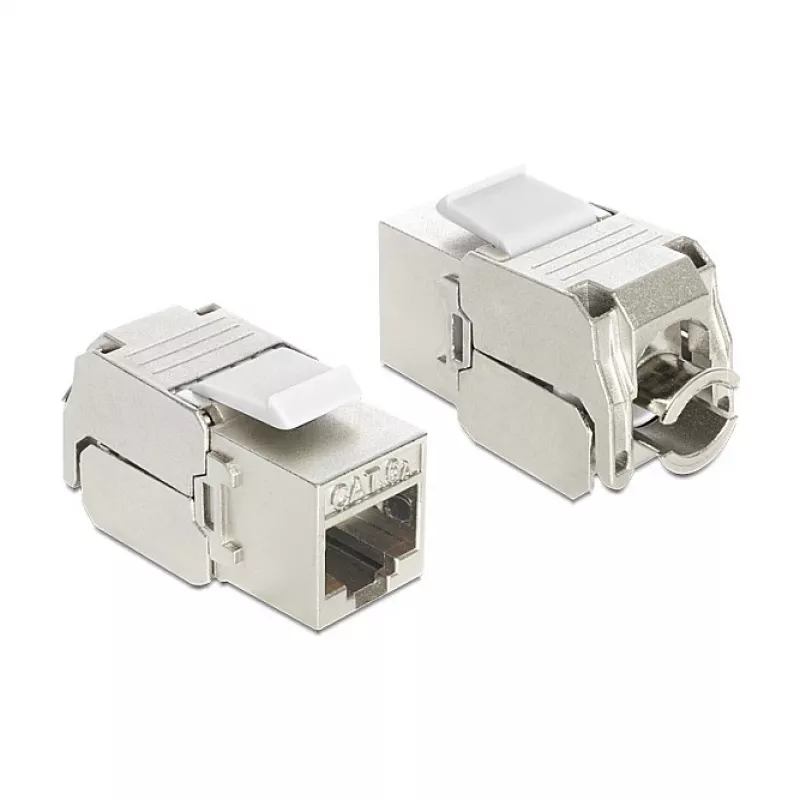

Delock Keystone modulis RJ45 moteriškas į LSA Cat.6A STP

Profesionaliems montuotojams, sistemų integratoriams ir IT inžinieriams, kuriems tenka įrenginėti didelio pralaidumo tinklus biuruose, duomenų centruose ar pramoninėse patalpose, svarbu, kad kiekviena jungtis būtų patikima ir ilgaamžė. Delock Keystone modulis RJ45 moteriškas į LSA Cat.6A STP užtikrina, kad jūsų tinklo infrastruktūra veiktų nepriekaištingai net 10 Gigabit Ethernet greičiu, o montavimas būtų greitas ir be specialių įrankių.

Kam skirtas

Šis modulis idealiai tinka tinklo technikams, sistemų integratoriams ir IT specialistams, kurie projektuoja, montuoja ar prižiūri struktūrinius kabelių tinklus. Jis taip pat puikiai tinka pažengusiems naudotojams, kurie namuose ar biure nori profesionalaus lygio ryšio sieninėse plokštėse, komutacinėse panelėse ar paviršinio montavimo dėžutėse.

Pagrindinės savybės

• Priekyje RJ45 moteriška jungtis, gale LSA (IDC) prijungimas
• Palaiko Cat.6A našumą iki 500 MHz ir 10 Gigabit Ethernet
• Ekranuota (STP) konstrukcija su cinko lydinio korpusu, apsaugančiu nuo elektromagnetinių trukdžių
• LSA prijungimas be įrankių – greitas ir patikimas montavimas
• Suderinama su AWG 26–22 vienagysliais ir daugiagysliais laidininkais
• Standartiniai keystone modulio matmenys 19,2 x 14,9 mm – universalus suderinamumas
• Auksu padengti kontaktai (50µ") užtikrina mažą kontaktinę varžą ir atsparumą korozijai
• Palaiko PoE, PoE+ ir 4PPoE (PoE++) maitinimo perdavimą

Specifikacijos

• Jungties tipas (priekyje): RJ45 moteriška
• Prijungimo tipas (gale): LSA (izoliaciją pradurianti jungtis)
• Tinklo kategorija: Cat.6A
• Ekranavimas: ekranuota (STP/FTP)
• Perdavimo greitis: iki 10 Gigabit Ethernet
• Perdavimo dažnis: iki 500 MHz
• Laidų standartas: TIA-568A/B (spalvomis koduota)
• Prijungimo būdas: LSA be įrankių
• Suderinamas kabelio storis: AWG 26–22 (vienagysliai ir daugiagysliai)
• Keystone standartiniai matmenys: 19,2 x 14,9 mm
• Korpuso medžiaga: cinko lydinys
• Kontaktų danga: auksuota (50µ")
• PoE palaikymas: PoE, PoE+, 4PPoE (PoE++)
• Darbinė temperatūra: -10 °C iki 60 °C
• Atitikties standartai: ISO/IEC 11801 Class EA, EN 50173-1
• Montavimo tipas: užspaudžiamas (snap-in)

Kaip naudoti

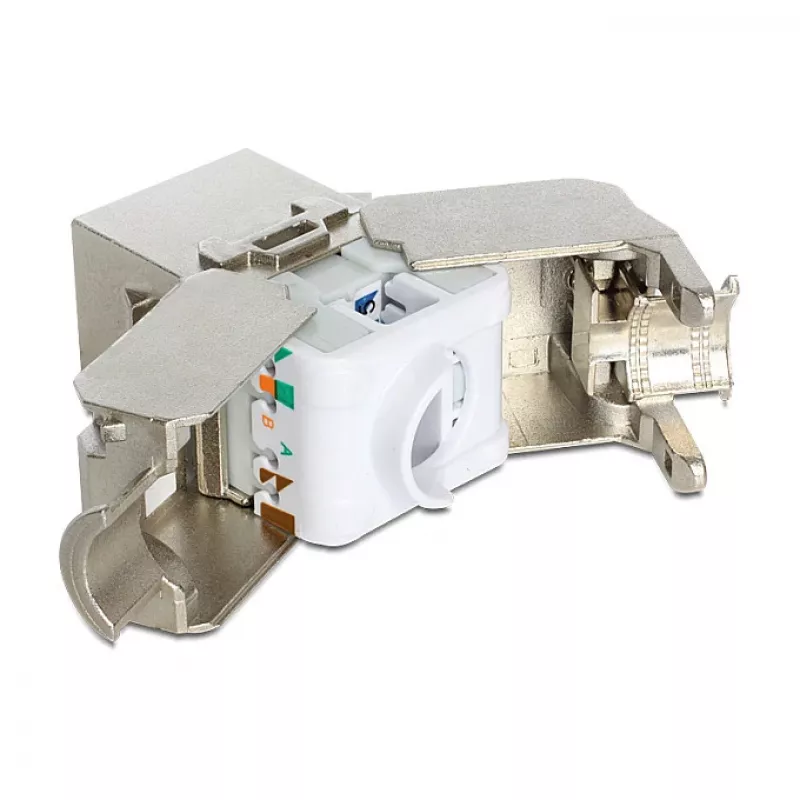

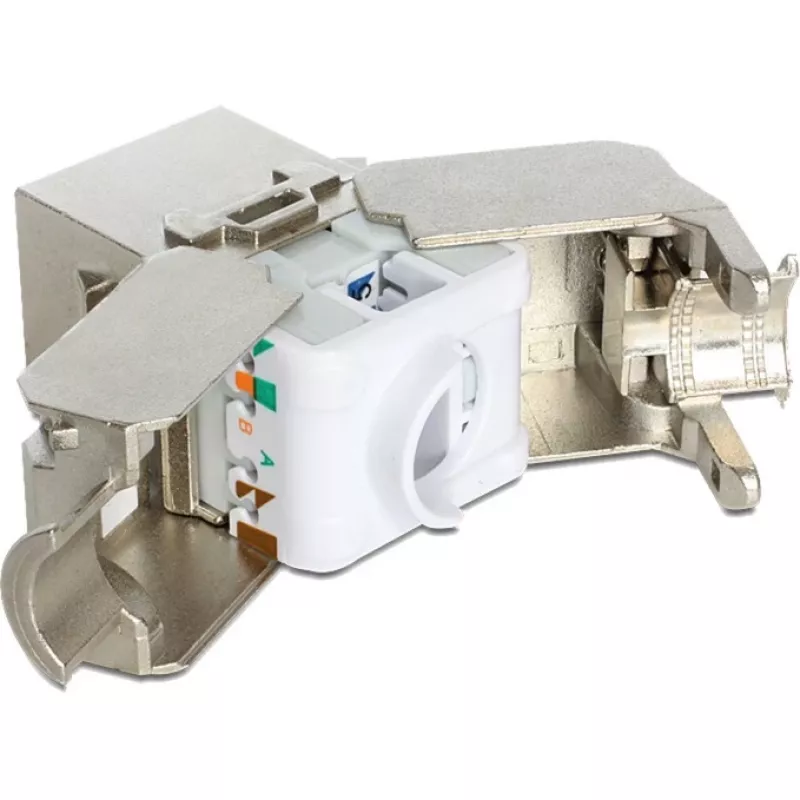

Modulis skirtas standartinėms keystone angoms (19,2 x 14,9 mm), todėl lengvai įsistato į komutacines paneles, sienines plokštes ar paviršinio montavimo dėžutes. Priekinė RJ45 jungtis skirta komutaciniam kabeliui prijungti, o galinė LSA dalis – tinklo kabeliui užspausti. Montavimas nereikalauja specialių įrankių: nuimkite izoliaciją, įstatykite laidus pagal spalvų kodą (TIA-568A/B) ir užspauskite LSA dangtelį.

Patarimai: siekdami geriausių rezultatų naudokite ekranuotą Cat.6A kabelį ir užtikrinkite tinkamą ekranuotos sistemos įžeminimą. Prieš montuodami patikrinkite, ar modulio matmenys atitinka jūsų komutacinės panelės ar sieninės plokštės angą. Jei naudojate PoE, įsitikinkite, kad visi sistemos komponentai palaiko reikiamą galios lygį.
