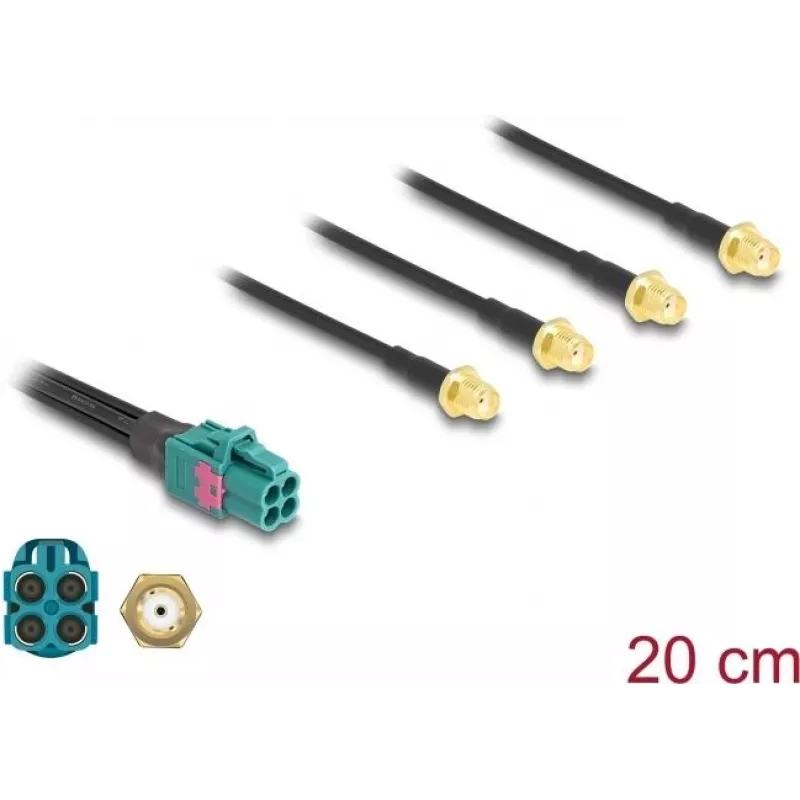

Delock kabelis Mini FAKRA Z moteriškas Quad į 4 x SMA vyriškas 0,2 m RG-174 90283

Kai reikia vienu metu prijungti keturis RF įrenginius prie vieno automobilinio antenos lizdo, šis Delock 90283 kabelis tampa sprendimu, kuris sutaupo vietos ir laiko. Vietoj keturių atskirų laidų – vienas kompaktiškas 0,2 m ilgio adapteris, išskaidantis Mini FAKRA Z quad signalą į keturis SMA vyriškus konektorius.

Kodėl verta rinktis

• Vienas Mini FAKRA Z moteriškas (quad) konektorius iš karto padalijamas į 4 SMA vyriškus – mažiau jungčių, mažiau galimų gedimų.
• RG-174 kabelis (2,7 mm skersmens) pasižymi lankstumu, todėl lengvai išvedžiojamas net ankštose automobilio ar įrenginio vietose.
• 50 omų varža užtikrina suderinamumą su GPS, GSM, WLAN, Bluetooth ir kitomis RF sistemomis.
• Neutralus Z kodas (FAKRA Z) leidžia jungti prie įvairių gamintojų įrangos.

Kam tinka

Šis kabelis skirtas inžinieriams, montuotojams ir techninės priežiūros specialistams, kurie dirba su automobilių telematika, ryšio moduliais ar testavimo stendais. Taip pat tinka tiems, kam reikia patikimai paskirstyti vieną antenos signalą keliems imtuvams – pavyzdžiui, GPS imtuvui, GSM modemui ir WLAN moduliui vienu metu.

Pagrindinės specifikacijos

• Konektorius A: 1 x Mini FAKRA Z moteriškas (quad, 4 kanalai)
• Konektorius B: 4 x SMA vyriškas
• Kabelio ilgis: 0,2 m
• Varža: 50 omų
• Kabelio tipas: RG-174
• Spalva: juoda
• Kabelio skersmuo: 2,7 mm
• FAKRA kodas: Z (neutralus)
• Kontaktų priskyrimas: Mini FAKRA 1 kaištis – SMA 1, 2 – SMA 2, 3 – SMA 3, 4 – SMA 4
• Silpninimas: 1,5 dB/m esant 1,5 GHz
• Darbinė temperatūra: nuo -10 °C iki 60 °C
• Konektoriaus A lytis: moteriška
• Konektoriaus B lytis: vyriška
• Konektorių A skaičius: 1
• Konektorių B skaičius: 4

Kaip naudoti

Prijunkite Mini FAKRA Z moterišką konektorių prie atitinkamo antenos ar modulio lizdo, o keturis SMA vyriškus – prie imtuvų ar siųstuvų. Dėl neutralaus Z kodo kryptis nesvarbi, tačiau visada patikrinkite, ar kiekvienas kanalas atitinka norimą signalo šaltinį. Montuodami venkite staigių kabelio užlenkimų – RG-174 yra lankstus, bet jautrus stipriam suspaudimui.

Priežiūros patarimai

Laikykite kabelį ištiesintą, kai juo nesinaudojate – taip išvengsite vidinės izoliacijos pažeidimų. Prieš jungdami patikrinkite, ar SMA ir FAKRA konektoriai švarūs; net mažas nešvarumų kiekis gali padidinti signalo nuostolius. Esant žemai temperatūrai (< -10 °C), venkite lankstyti kabelį – plastikas tampa trapesnis.
