Jungtis DeLOCK HDMTD dvigubas kištukas kampuotas PCB montavimui

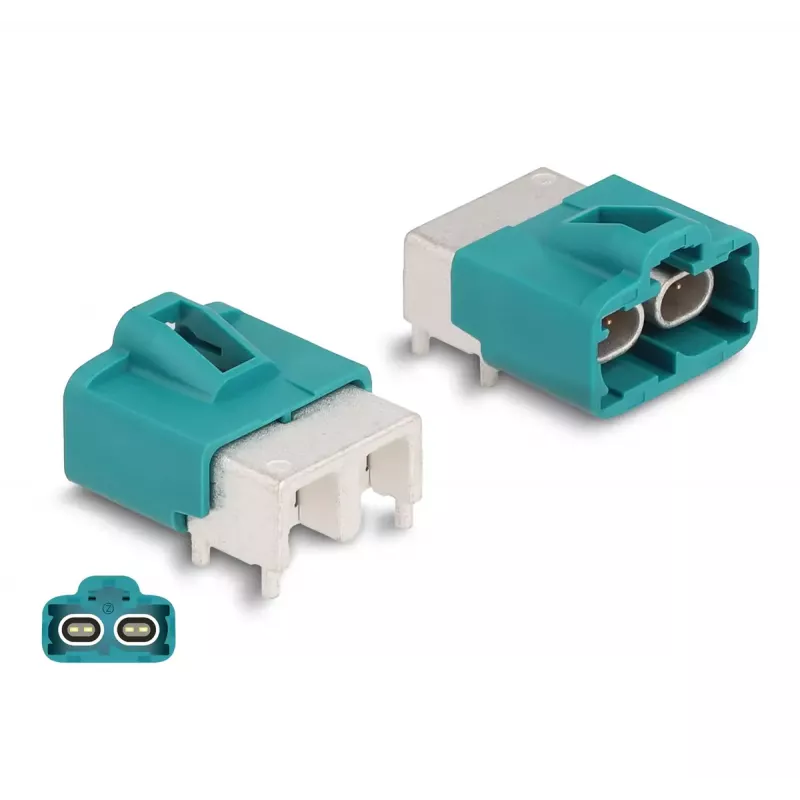

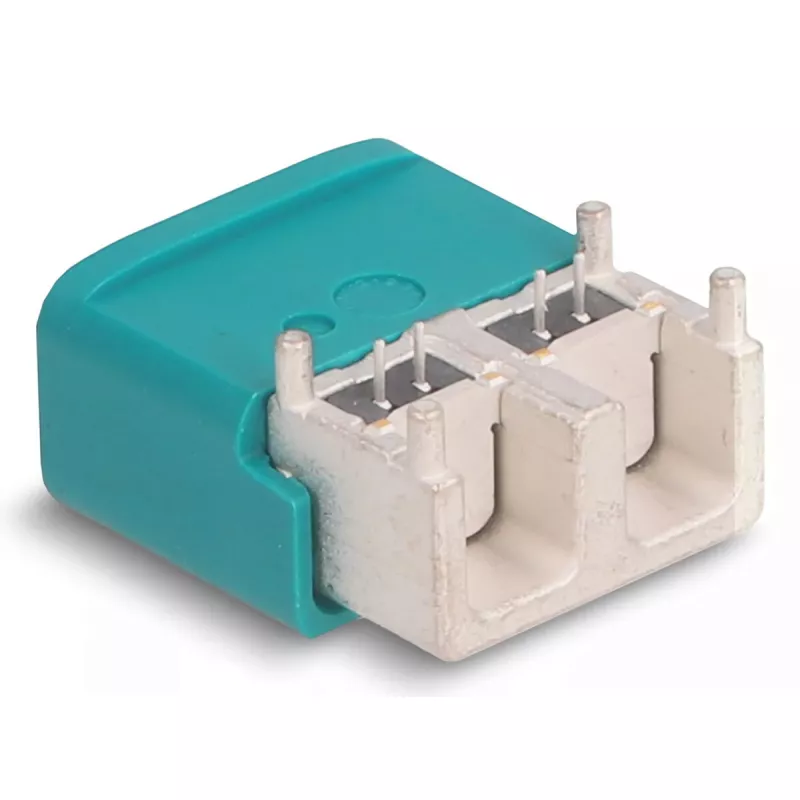

DeLOCK HDMTD dvigubas kištukas kampuotas – tai kompaktiška jungtis, skirta elektroniniams mazgams, įskaitant naudojimą transporto priemonėse. Dėl savo 14 mm pločio, 22 mm gylio ir 8 mm aukščio bei mėlynai sidabrinės spalvos ši kampuota PCB montavimo jungtis idealiai tinka instaliacijoms, kur erdvė ribota ir reikalingas žemo profilio, stačiu kampu sujungimas.

Privalumai

Kampuotas dizainas leidžia lengviau nutiesti ir prijungti laidus ant tankiai užpildytų plokščių bei ankštuose korpusuose. Mažas dydis (14 × 22 × 8 mm) sumažina užimamą plokštės plotą, o spalvinis kodavimas (mėlyna ir sidabrinė) padeda vizualiai identifikuoti montavimo metu. Tiekiama kaip vienas vienetas polietileniniame maišelyje, paruošta naudojimui prototipavime ir gamyboje.

Pagrindinės techninės specifikacijos

• Gamintojas: DeLOCK
• Modelis: HDMTD
• Tipas: Dvigubas kištukas, kampuotas (90°), skirtas montuoti ant PCB
• Matmenys: 14 mm (plotis) × 22 mm (gylis) × 8 mm (aukštis)
• Spalva: Mėlyna ir sidabrinė
• Pakuotė: Vienas vienetas polietileniniame maišelyje
• Paskirtis: Elektroniniai mazgai, įskaitant transporto priemones

Kaip naudoti

Padėkite kampuotą jungtį ant PCB numatytoje vietoje ir prilituokite kontaktus pagal plokštės išdėstymą ir litavimo rekomendacijas. Įsitikinkite, kad orientacija teisinga, kad kištukas tinkamai derėtų su jungiamais komponentais ar kabeliais. Po litavimo patikrinkite litavimo taškų mechaninį stabilumą ir elektrinį tęstinumą prieš galutinį surinkimą į korpusą ar transporto priemonės posistemę.
