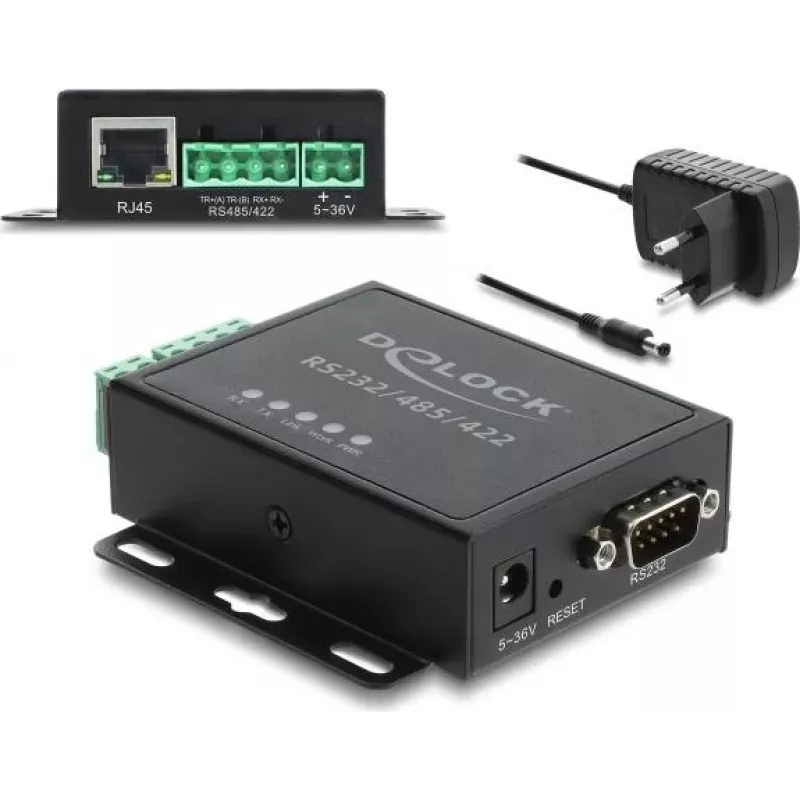

Delock Ethernet LAN keitiklis į RS-232/RS-485/RS-422 ir Modbus RTU/TCP šliuzas su 1,5 kV izoliacija

Metalinis korpusas ir 1,5 kV galvaninė izoliacija tarp Ethernet ir nuosekliųjų prievadų – tai pirmas dalykas, kurį įvertins profesionalai, diegdami šį įrenginį pramoninėje aplinkoje. Delock 63004 nėra paprastas keitiklis; tai patikimas tiltas, jungiantis senus RS-232, RS-485 ar RS-422 įrenginius prie šiuolaikinių IP tinklų. Jis taip pat veikia kaip Modbus šliuzas, konvertuodamas Modbus RTU į Modbus TCP, todėl yra būtinas automatizuojant gamybos procesus ar pastatų valdymo sistemas.

Kam jis skirtas

Sistemų integratoriams, pramoninės automatikos inžinieriams ir IT specialistams, kuriems reikia prijungti senus įrenginius (PVO, jutiklius, skaitiklius, brūkšninių kodų skaitytuvus) prie Ethernet tinklo. Taip pat tinka pastatų automatikai, energijos valdymui ir visoms programoms, kuriose reikia Modbus protokolo konversijos.

Pagrindiniai privalumai

• Konvertuoja Ethernet į RS-232/RS-485/RS-422 nuosekliąsias sąsajas
• Modbus RTU į Modbus TCP šliuzo funkcija
• 1,5 kV izoliacija tarp Ethernet ir nuosekliųjų prievadų apsaugo nuo įtampos šuolių
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 85 °C
• Metalinis korpusas, montavimas ant DIN bėgelio arba sienos
• Konfigūruojamas per interneto sąsają arba Windows įrankį

Specifikacijos

• Ethernet sąsaja: 1 x RJ45 (10/100/1000 Mbps)
• Nuoseklioji sąsaja: 1 x 5 kontaktų gnybtų blokas (RS-232/RS-485/RS-422)
• Nuosekliojo ryšio sparta: 300 bps iki 230,4 Kbps
• Palaikomi protokolai: Modbus TCP, Modbus RTU (per TCP/IP), TCP/IP, UDP, HTTP, ARP, ICMP, DHCP, DNS
• Darbo režimai: TCP Server, TCP Client, UDP, Real COM Driver, Pair Connection, Modbus Gateway
• Maitinimas: 9 - 48 V DC per 5,5 x 2,1 mm DC lizdą
• Energijos suvartojimas: maks. 1,5 W
• ESD apsauga: 15 kV nuosekliuosiuose prievaduose
• LED indikatoriai: Power, LAN Link/Activity, Serial TX/RX
• Korpuso medžiaga: metalas
• Darbinė temperatūra: -40 °C iki 85 °C
• Montavimas: DIN bėgelis arba siena

Naudojimo patarimai

Norėdami užtikrinti optimalų veikimą, naudokite ekranuotą Ethernet kabelį ir tinkamą įžeminimą. Jungdami RS-485 įrenginius, atkreipkite dėmesį į pabaigos varžas ir poslinkio rezistorius, jei reikia. Platus maitinimo įtampos diapazonas leidžia lanksčiai integruoti į esamas nuolatinės srovės sistemas.

Delock 63004 – patikimas sprendimas, užtikrinantis ilgalaikį senų įrenginių veikimą šiuolaikiniuose tinkluose.
