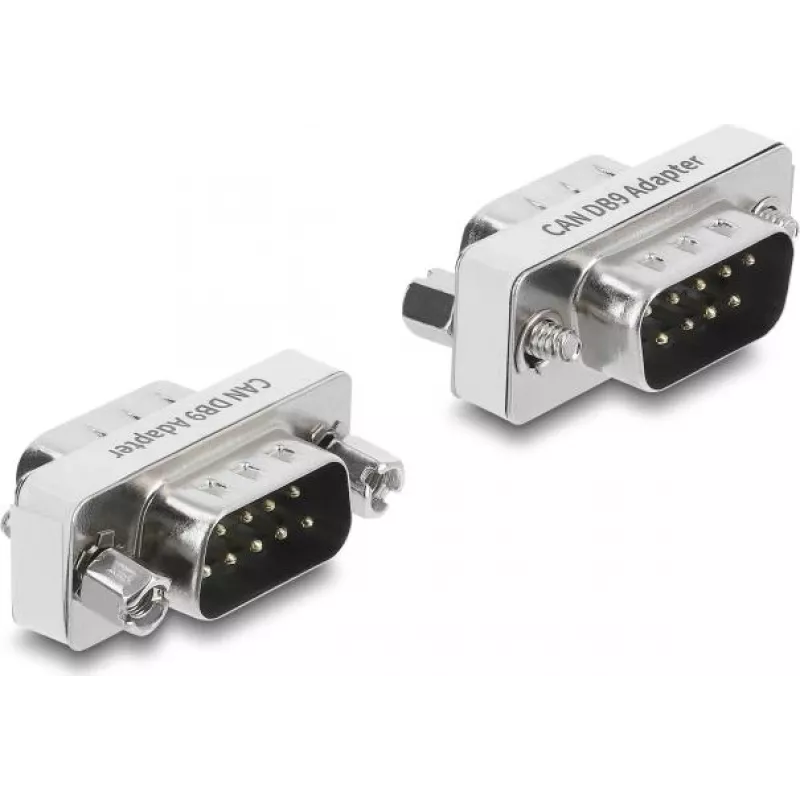

Delock D-Sub 9 Pin CAN Bus Adapter Male to Male 120 Ohm Termination Resistor

Norint užtikrinti stabilų duomenų perdavimą CAN magistralėje, būtina tinkama signalų terminacija. Šis Delock adapteris su integruotu 120 omų rezistoriumi leidžia lanksčiai konfigūruoti tinklą – rezistorių galima įjungti arba išjungti DIP jungikliu, pritaikant prie konkrečios sistemos reikalavimų.

Privalumai

Perjungiamas terminacinis rezistorius leidžia naudoti tą patį adapterį tiek magistralės galuose, tiek tarpiniuose taškuose. Tvirtas metalinis korpusas užtikrina puikų ekranavimą ir ilgaamžiškumą pramoninėje aplinkoje. Montavimas nereikalauja papildomų įrankių – adapteris jungiamas nuosekliai tarp CAN įrenginių.

Kam tinka

• Automobilių, pramoninės automatikos ir įterptinių sistemų CAN magistralėms
• Įrenginiams su D-Sub 9 kištukinėmis jungtimis prijungti prie CAN tinklo
• CAN linijų terminacijai, siekiant išvengti signalų atspindžių

Pagrindinės specifikacijos

• 1 jungtis: D-Sub 9 kištukas (male)
• 2 jungtis: D-Sub 9 kištukas (male)
• Terminatorius: 120 omų, perjungiamas DIP jungikliu
• Kontaktų priskyrimas: CAN_L (2 kaištis), CAN_GND (3 kaištis), CAN_H (7 kaištis)
• Korpusas: metalinis, sidabrinės spalvos
• Gaminio tipas: adapteris
• Standartas: DE-9
• Montavimas: nuoseklus (inline)

Rekomendacijos

Kad išvengtumėte signalų atspindžių, terminacinį rezistorių įjunkite tik magistralės galuose. Šis adapteris puikiai tinka tiek prototipams, tiek nuolatiniams įrenginiams.
