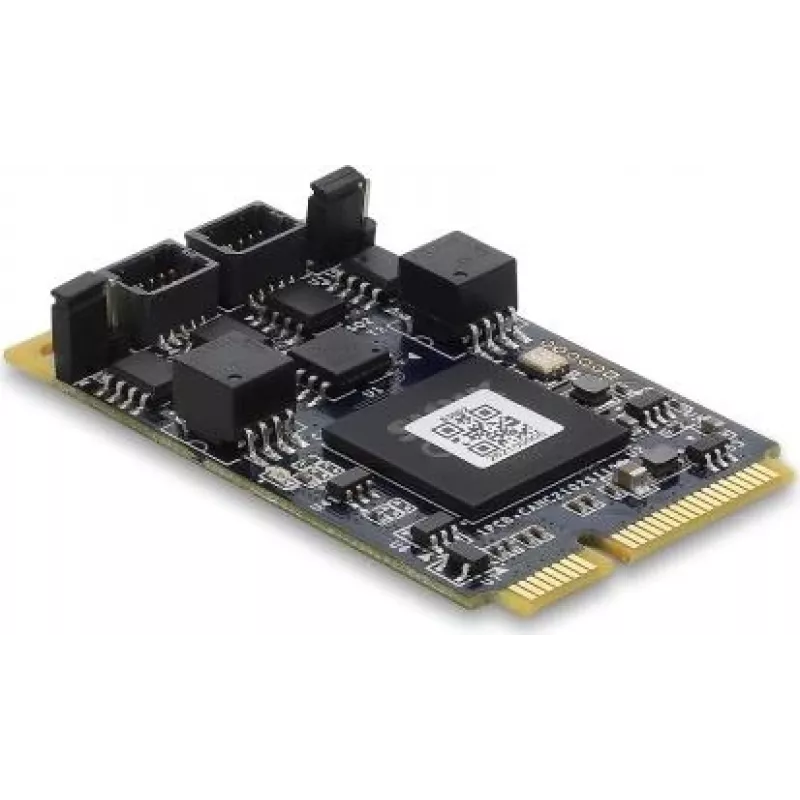

DELOCK 63002 CAN 2.0 / CAN FD Mini PCIe sąsajos kortelė, 2 x D-Sub 9 kaiščių, iki 8 Mbps, galvaninė izoliacija ir apsauga nuo viršįtampių

DELOCK 63002 yra dviejų kanalų CAN FD sąsajos kortelė, skirta profesionaliam naudojimui pramoninėse ir įterptinėse sistemose, kur patikimumas ir duomenų perdavimo greitis yra kritiniai. Šis modelis išsiskiria tuo, kad viename Mini PCIe formos faktoriuje sujungia CAN 2.0 A/B ir CAN FD palaikymą, pasiekdamas iki 8 Mbps spartą, o galvaninė izoliacija ir apsauga nuo viršįtampių užtikrina stabilų darbą net sudėtingomis elektros sąlygomis.

Privalumai profesionalams

• Dviejų kanalų sąsaja, palaikanti CAN 2.0 A/B ir CAN FD protokolus – lankstus sprendimas įvairioms pramonės reikmėms.
• Galvaninė izoliacija ir apsauga nuo viršįtampių kiekviename kanale apsaugo pagrindinę sistemą nuo įtampos šuolių ir įžeminimo kilpų.
• Du D-Sub 9 kaiščių jungtys leidžia tiesiogiai prijungti CAN magistralę be papildomų adapterių.
• Kiekvienam kanalui galima pasirinkti 120 Ω pabaigos rezistorių, supaprastinant tinklo topologijos konfigūravimą.
• Palaikomi „klausymo tik“ ir „savęs priėmimo“ režimai, naudingi diagnostikai ir testavimui.
• Platus darbinės temperatūros diapazonas nuo -40 °C iki 85 °C, tinka atšiauriomis sąlygomis veikiančioms sistemoms.
• Mažas energijos suvartojimas – apie 1,5 W, todėl kortelė tinkama nešiojamiems įrenginiams.

Kam ši kortelė tinka

Ši sąsajos kortelė skirta inžinieriams, sistemų integratoriams ir techninės priežiūros specialistams, dirbantiems su automobilių elektronika, pramonine automatika, laboratorine įranga ar energetikos sistemomis. Ji puikiai tinka tiek naujiems projektams, tiek esamų sistemų modernizavimui, kai reikia patikimos CAN komunikacijos kompaktiškame Mini PCIe formate.

Pagrindinės specifikacijos

• Gamintojas: Delock
• Modelis: 63002
• MPN: 63002
• EAN: 4043619630028
• Pagrindinės sąsajos tipas: Mini PCIe
• Išplėtimo kortelės standartas: Mini PCIe full-size
• Išvesties sąsaja: 2 x D-Sub 9 kaiščių (vyriški)
• Palaikomi protokolai: CAN 2.0 A/B, CAN FD
• Maksimalus duomenų perdavimo greitis: 8 Mbps
• Mikroschemų rinkinys: IXXAT
• Galvaninė izoliacija: Taip
• Apsauga nuo viršįtampių: Taip
• Pasirenkamas pabaigos rezistorius: 120 Ω kiekvienam kanalui
• Darbo režimai: Klausymo tik, savęs priėmimas
• Darbinė temperatūra: -40 °C iki 85 °C
• Laikymo temperatūra: -40 °C iki 85 °C
• Santykinė drėgmė darbo metu: 5% – 95% (nekondensuojanti)
• Energijos suvartojimas: 1,5 W (tipinis)
• Palaikomos operacinės sistemos: Windows 7/8/8.1/10/11 (32/64 bit), Linux Kernel 2.6.x ar naujesnė
• Atitiktis: RoHS, CE, FCC

Kaip naudoti

Įdiekite kortelę į laisvą Mini PCIe lizdą įterptiniame kompiuteryje ar pramoniniame valdiklyje. Prijunkite CAN magistralės laidus prie D-Sub 9 jungčių, atsižvelgdami į kanalų paskirtį. Jei reikia, peršokdami džemperius įjunkite 120 Ω pabaigos rezistorius kiekvienam kanalui. Įdiegę reikiamus tvarkykles, sistema atpažins kortelę, ir galėsite naudoti standartinius CAN analizės įrankius.

Patarimas: prieš integruodami į gamybinę aplinką, išbandykite kortelę su „klausymo tik“ režimu, kad įsitikintumėte, jog tinklo konfigūracija yra teisinga ir nesukelsite trikdžių veikiančioje magistralėje.
