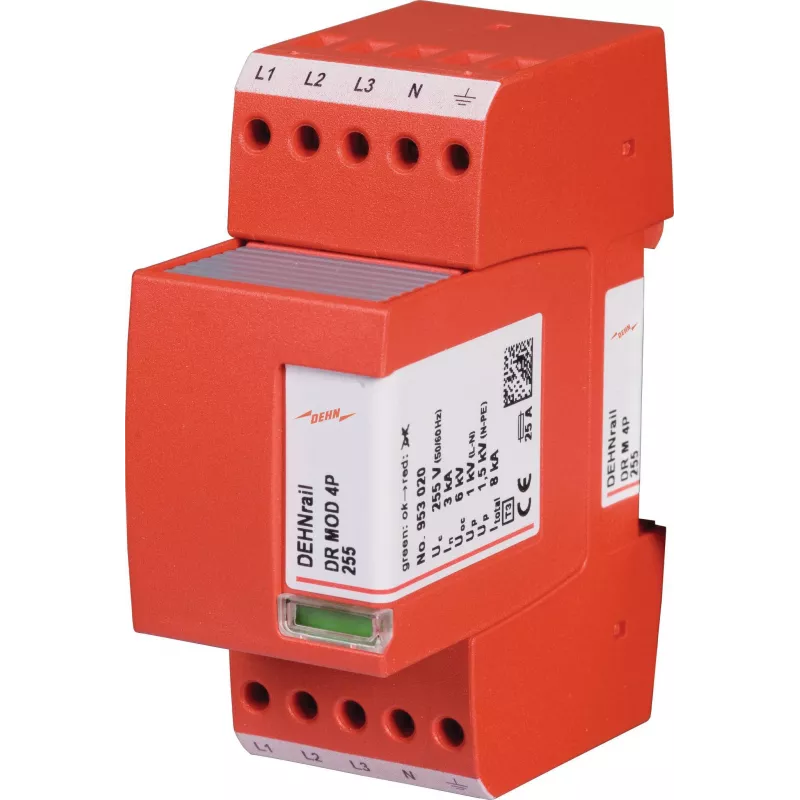

DEHNrail DR M 4P 255 2 tipo viršįtampių ribotuvas, 4 polių, 255V, 953400

Nominalioji iškrovos srovė 20 kA (8/20 µs) ir maksimali iškrovos srovė 40 kA (8/20 µs) – tai parametrai, iš karto parodantys, kad DEHNrail DR M 4P 255 skirtas rimtam apsaugos darbui. Įrenginys saugo visas tris fazes ir nulį bei įžeminimą, todėl tinka TN-S ir TT sistemoms.

Kodėl verta rinktis

• 4 polių apsauga: L1-N, L2-N, L3-N, N-PE
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Nominalioji iškrovos srovė: 20 kA (8/20 µs)
• Maksimali iškrovos srovė: 40 kA (8/20 µs)
• Apsaugos lygis: ≤ 1,2 kV
• Optinė būsenos indikacija (žalia/raudona)
• Montuojamas ant 35 mm DIN bėgelio, plotis 4 moduliai (70 mm)

Kasdienis naudojimas

Montavimas nesudėtingas ant standartinio 35 mm DIN bėgelio. Kompaktiškas 4 modulių plotis taupo vietą skirstomojoje spintoje. Žalios/raudonos spalvos indikatorius leidžia greitai patikrinti būseną be papildomų įrankių, todėl sumažėja techninės priežiūros laikas.

Techninės specifikacijos

• Tipas: 2 tipo viršįtampių ribotuvas
• Nominalioji įtampa: 230 / 400 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa: 255 V AC
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos lygis (Up): ≤ 1,2 kV
• Polių skaičius: 4
• Apsaugos keliai: L1-N, L2-N, L3-N, N-PE
• Montavimo tipas: 35 mm DIN bėgelis
• Korpuso medžiaga: termoplastikas
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atsparumas trumpajam jungimui: 50 kA (su maks. apsauginiu saugikliu)
• Rekomenduojamas apsauginis saugiklis: 125 A (gL/gG)
• Atjungiklis: termiškai stebimas varistorius
• Būsenos indikacija: optinė (žalia/raudona)
• Modulių plotis: 4 TE (70 mm)

Kam tinka

Šis ribotuvas skirtas įmonėms, kuriose yra trijų fazių maitinimo sistemos su jautria elektronika: serverinėms, gamybos cechams, biurams, prekybos centrams. Jis apsaugo nuo žaibo sukeltų viršįtampių ir perjungimo procesų, prailgindamas brangios įrangos tarnavimo laiką.

Kaip naudoti

Sumontuokite ant 35 mm DIN bėgelio skirstomojoje spintoje. Prijunkite fazinius laidus prie L1, L2, L3, nulinį – prie N, įžeminimo – prie PE. Rekomenduojama naudoti 125 A gL/gG apsauginį saugiklį. Periodiškai patikrinkite optinį indikatorių: žalia – veikia, raudona – reikia keisti.

DEHN termiškai stebimo varistoriaus technologija užtikrina patikimą atsijungimą pasibaigus tarnavimo laikui, apsaugodama nuo gaisro pavojaus ir išlaikydama sistemos vientisumą.
