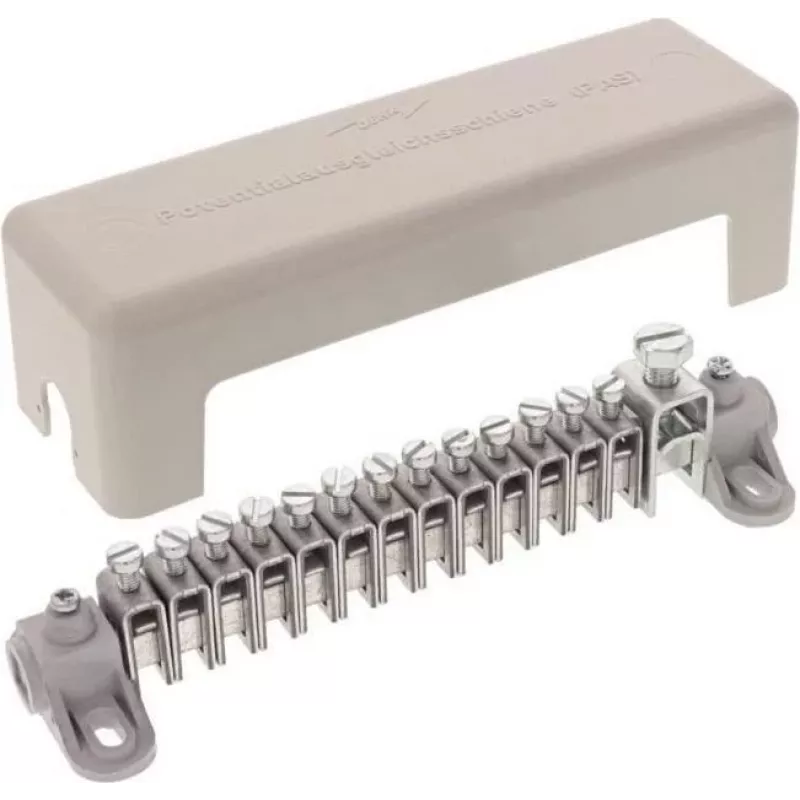

DEHN potencialų išlyginimo šyna 13x2,5-25 1x16-95 563030

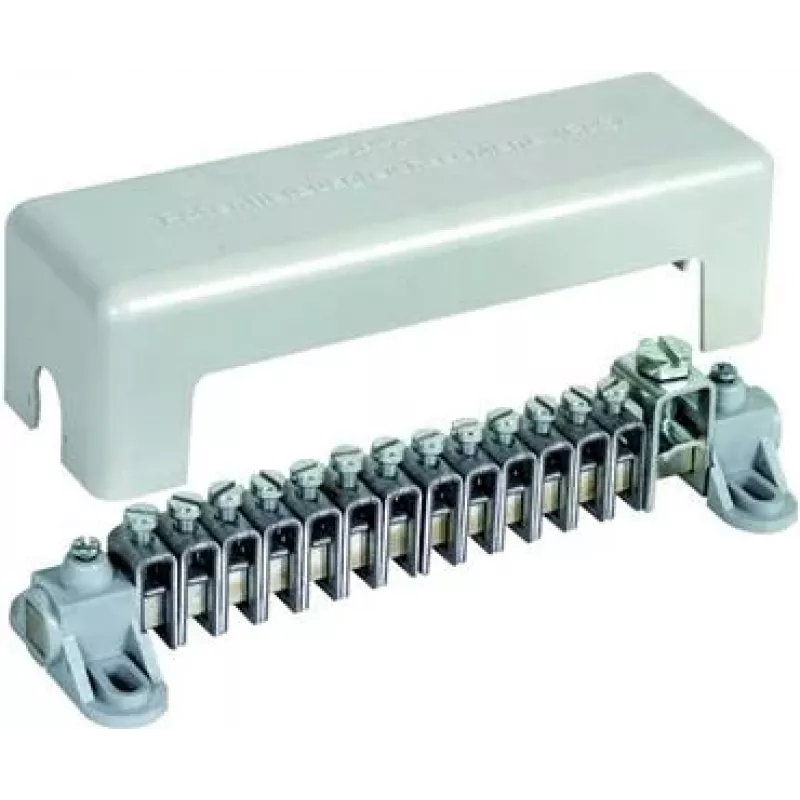

Niujorko spalvos polistireninis dangtelis su 13 varžtų jungtimis – tai pirmas dalykas, kurį pastebėsite šioje DEHN potencialų išlyginimo šynoje. Tačiau po dangteliu slypi rimta inžinerija: nikeliuota žalvarinė kontaktinė juosta, cinkuoti ir chromuoti plieno varžtai bei 100 kA impulsinė srovė. Ši šyna skirta elektrikams ir skydų montuotojams, kuriems reikia patikimo pagrindinio potencialų išlyginimo mazgo.

Kodėl verta rinktis

DEHN 563030 šyna užtikrina mažą kontaktinę varžą ir atsparumą korozijai dėl nikeliuotos žalvarinės kontaktinės juostos. Apsauginis dangtelis neleidžia atsitiktinai prisiliesti prie įtampingųjų dalių. Ji atitinka DIN EN 62561-1 (VDE 0185-561-1) reikalavimus, todėl tinka naudoti pagrindinėse potencialų išlyginimo sistemose.

Techniniai duomenys

• Jungtys apvaliems laidininkams: 7 x 2,5–25 mm² ir 1 x 16–95 mm²
• Papildoma jungtis plokštiems laidininkams iki 30 x 3,5 mm
• Kontaktinė juosta: nikeliuotas žalvaris
• Varžtai: cinkuotas ir chromuotas plienas
• Dangtelis: pilkas polistirenas (PS)
• Vardinė impulsinė srovė (10/350 µs): 100 kA
• Vardinė trumpojo jungimo srovė (50 Hz): 100 kA
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montuojama ant sienos

Kam tinka

• Pagrindiniam potencialų išlyginimui gyvenamuosiuose ir komerciniuose pastatuose
• Įžeminimo laidininkų iš žaibosaugos sistemų prijungimui
• Vandens, dujų ir šildymo vamzdžių sujungimui
• Pramoniniams valdymo skydams, kuriems reikalingas centrinis įžeminimo taškas

Naudojimo patarimai

Montuodami šyną ant sienos, palikite pakankamai vietos laidininkų prijungimui. Prieš jungdami laidininkus, įsitikinkite, kad jie atitinka nurodytus skerspjūvius. Priveržkite varžtus reikiamu momentu, kad būtų užtikrintas patikimas kontaktas. Periodiškai tikrinkite jungčių būklę – tai padės išlaikyti ilgaamžiškumą ir saugumą.
