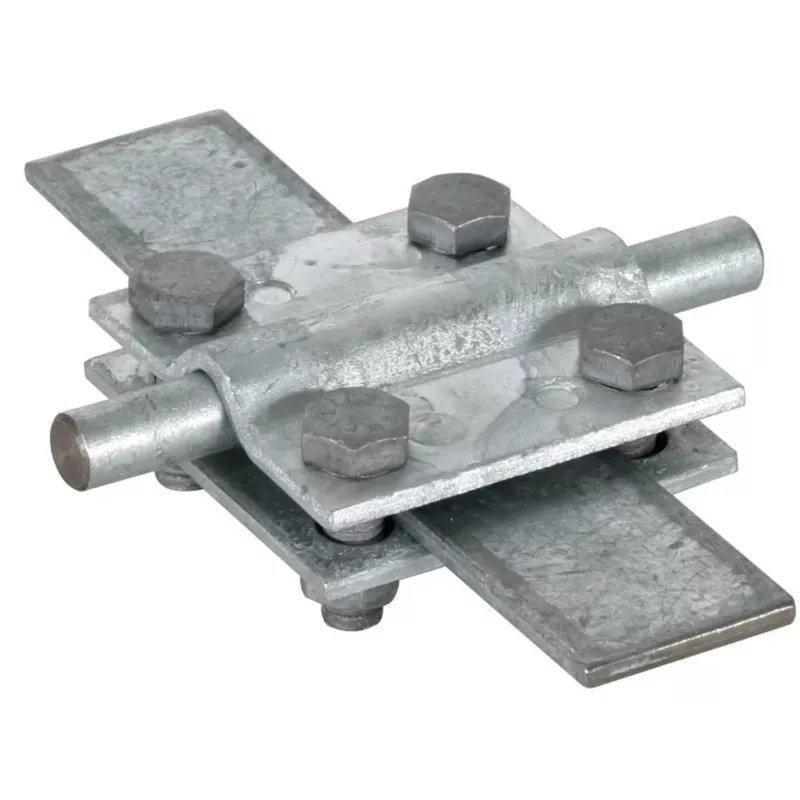

DEHN kryžminė jungtis St/tZn apvaliems 8–10 mm ir plokštiems 30 mm laidininkams 318201

Elektrikams ir žaibosaugos montuotojams, kuriems tenka sujungti skirtingo profilio laidininkus, DEHN kryžminė jungtis St/tZn 318201 užtikrina patikimą kontaktą. Ji skirta apvaliam 8–10 mm skersmens laidininkui sujungti su 30 mm pločio plokščiuoju laidininku kryžminėje sankirtoje. Korozijai atsparus karštai cinkuotas plienas leidžia naudoti tiek lauke, tiek viduje.

Privalumai, svarbūs profesionalams

• Karštai cinkuotas plienas (St/tZn) – ilgaamžiškumas net ir agresyvioje aplinkoje
• Universalus sujungimas: vienas apvalus 8–10 mm ir vienas plokštus 30 mm laidininkas
• M8 šešiakampis varžtas – patikimas priveržimas standartiniu raktu
• Montavimas spaustuku – greitas ir paprastas, nereikia specialių įrankių
• Atitinka EN 62561-1 (VDE 0185-561-1) – atitiktis žaibosaugos reikalavimams

Kam skirta

Ši jungtis skirta žaibosaugos, įžeminimo ir potencialų išlyginimo sistemų montuotojams. Ji tinka tiek pramoniniams, tiek komerciniams objektams, kur reikalingas patikimas ir ilgaamžis ryšys tarp skirtingų laidininkų. Naudojama tiek lauke, tiek patalpose.

Techninė specifikacija

• Medžiaga: plienas, karštai cinkuotas (St/tZn)
• 1 laidininkas: apvalus, 8–10 mm skersmens
• 2 laidininkas: plokščias, 30 mm pločio
• Sujungimo tipas: kryžminis spaustukas / kryžminė jungtis
• Varžtas: M8 šešiakampis
• Montavimas: spaustuku
• Sujungimų skaičius: 2 (vienas apvalus, vienas plokštus)
• Pritaikymas: žaibosauga, įžeminimo sistemos, potencialų išlyginimas

Kaip naudoti

Nuvalykite laidininkų kontaktinius paviršius, įstatykite apvalų laidininką į tam skirtą lizdą, o plokščiąjį – į griovelį. Priveržkite M8 šešiakampį varžtą veržliarakčiu iki reikiamo sukimo momento. Įsitikinkite, kad jungtis tvirtai laikosi ir užtikrina elektros kontaktą.

Patarimas: montuodami žaibosaugos sistemoje, visada laikykitės EN 62561-1 reikalavimų ir gamintojo instrukcijų. Periodiškai tikrinkite jungties priveržimą – ypač po audrų ar mechaninio poveikio. Dėl karštai cinkuoto plieno nereikia papildomos apsaugos nuo korozijos, tačiau venkite tiesioginio kontakto su nerūdijančiu plienu, kad išvengtumėte galvaninės korozijos.
