DEHN Generator Connection Box IP65, 2 MPPT, po 2 eilutes kiekvienam MPPT, 1000 V DC (900976)

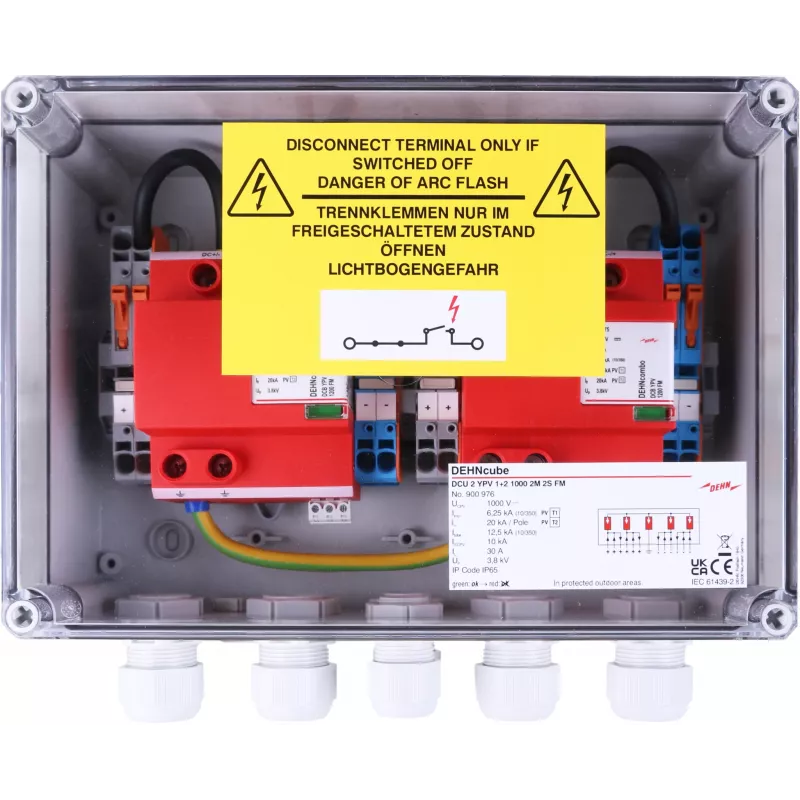

Kai saulės elektrinės generatoriaus grandinės sujungiamos viename IP65 apsaugos korpuse, mažėja laidų, jungčių ir gedimų taškų. DEHN Generator Connection Box (900976) sujungia dvi MPPT įvestis po dvi eilutes ir užtikrina 2 tipo viršįtampių apsaugą iki 1000 V DC.

Kodėl verta rinktis

• Viena dėžė sutvarko iki 4 eilučių (2 MPPT × 2 eilutės), todėl mažiau atskirų sujungimų ir tvarkingesnė instaliacija.
• 2 tipo viršįtampių apsauga su 20 kA nominaliąja iškrovos srove (8/20 µs) apsaugo inverterį ir kitą įrangą nuo žaibo sukeltų viršįtampių.
• IP65 korpusas atsparus dulkėms ir vandens srovėms, tinka lauko montavimui.
• UV atsparus polikarbonatas išlaiko mechanines savybes ir spalvą net ilgai veikiamas saulės.
• Montuojama ant sienos, jungtys – varžtinės gnybtai iki 16 mm², todėl pajungimas paprastas ir patikimas.

Techninė specifikacija

• Gaminio tipas: DC sujungimo dėžė / eilučių sujungimo dėžė
• Paskirtis: fotovoltinės (PV) sistemos
• Maks. PV sistemos įtampa (Ucpv): 1000 V DC
• MPPT įėjimų skaičius: 2
• Eilučių skaičius vienam MPPT: 2 (iš viso 4 eilutės)
• Viršįtampių apsaugos įtaiso (SPD) tipas: 2 (EN 50539-11)
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 4,0 kV
• Maks. trumpojo jungimo srovė (Iscpv): 20 kA vienai eilutei
• Darbinė temperatūra: nuo -40 °C iki +60 °C
• Korpuso medžiaga: UV atsparus polikarbonatas
• Montavimo būdas: sieninis
• Jungtys: varžtinės gnybtai (iki 16 mm²)
• Kabelių įvadai: M20 / M25 kabelių sandarikliai
• Atitiktis standartams: EN 50539-11, IEC 61439-2

Kam tinka

Ši sujungimo dėžė skirta saulės elektrinių montuotojams, projektuotojams ir techninės priežiūros specialistams, kurie vertina ilgaamžiškumą ir mažesnes eksploatavimo išlaidas. Ji tinka tiek naujoms instaliacijoms, tiek esamų sistemų modernizavimui, kai reikia sujungti kelias eilutes prieš inverterį ir užtikrinti patikimą viršįtampių apsaugą.

Naudojimas

Dėžė montuojama ant sienos šalia PV masyvo, laikantis gamintojo nurodymų dėl kabelių įvadų ir sukimo momento. Prie kiekvieno MPPT įėjimo prijungiamos dvi eilutės, o išėjimas jungiamas prie inverterio. Prieš eksploataciją rekomenduojama patikrinti, ar visi varžtiniai gnybtai priveržti, o korpusas sandarus.

Patarimas: reguliariai apžiūrėkite korpuso sandarumą ir viršįtampių apsaugos modulio būklę – taip užtikrinsite, kad apsauga suveiktų tada, kai jos labiausiai reikia. Montavimą patikėkite kvalifikuotam elektrikui.
