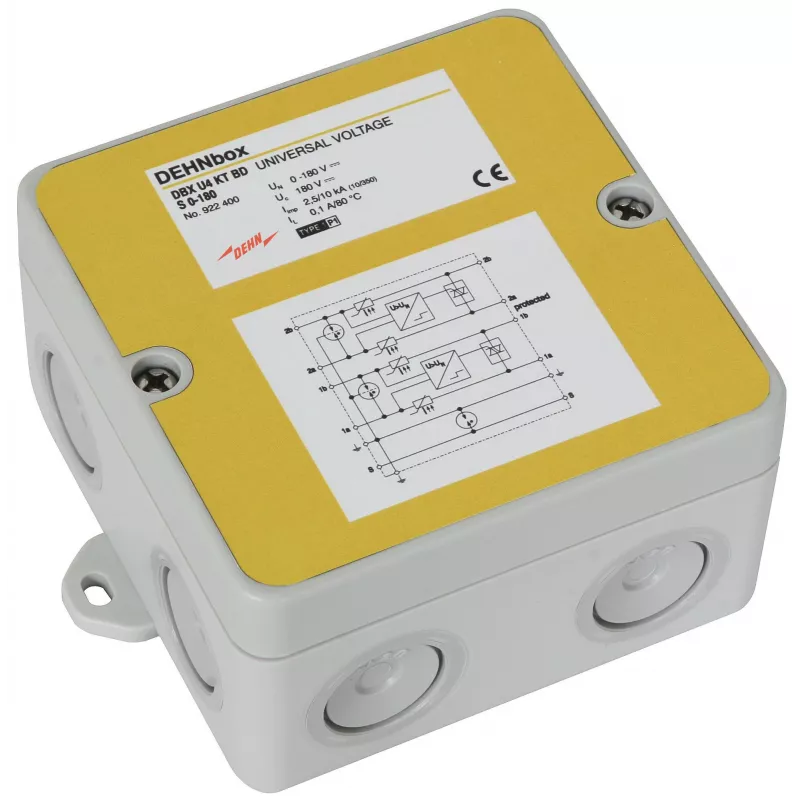

DEHN DBX U4 KT BD S 0-180 180V pilkos spalvos kombinuotasis viršįtampių ribotuvas (922400)

DEHN DBX U4 KT BD S – tai kombinuotasis viršįtampių ribotuvas, skirtas 4 laidų matavimo ir valdymo sistemų duomenų bei signalų linijoms, kurių darbinė įtampa siekia 180 V DC / 127 V AC. Šis modelis užtikrina patikimą apsaugą pramoninėje aplinkoje, kur jautri elektronika turi atlaikyti staigius įtampos šuolus.

Privalumai

Didelis bendrasis išlydžio srovės pajėgumas – 20 kA (8/20 µs), nominalioji išlydžio srovė – 10 kA vienai linijai. Įtampos apsaugos lygis ≤ 500 V tiek tarp linijų, tiek tarp linijos ir PG. Ribinis dažnis 10 MHz užtikrina signalo vientisumą. Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C leidžia naudoti įvairiose aplinkose.

Kam skirta

• 4 laidų matavimo ir valdymo sistemoms
• Duomenų ir signalų linijoms, kurių darbinė įtampa iki 180 V DC / 127 V AC
• Montavimui ant 35 mm DIN bėgelio pramoninėse spintose

Pagrindinės specifikacijos

• Nominalioji įtampa: 0–180 V DC / 0–127 V AC
• Maksimali nuolatinė darbinė įtampa: 180 V DC / 127 V AC
• Nominalioji išlydžio srovė (8/20 µs): 10 kA
• Bendroji išlydžio srovė (8/20 µs): 20 kA
• Įtampos apsaugos lygis linija-linija ir linija-PG: ≤ 500 V
• Ribinis dažnis: 10 MHz
• Prijungimas: varžtiniai gnybtai
• Montavimas: DIN bėgelis 35 mm
• Korpusas: termoplastikas, pilkos spalvos
• Darbinė temperatūra: -40 °C iki +80 °C

Naudojimo rekomendacijos

Siekiant užtikrinti efektyvią apsaugą, įrenginį montuokite kuo arčiau saugomos įrangos ir užtikrinkite tinkamą įžeminimą. Prieš montuodami patikrinkite, ar sistemos įtampa ir signalo dažnis atitinka ribotuvo parametrus.
