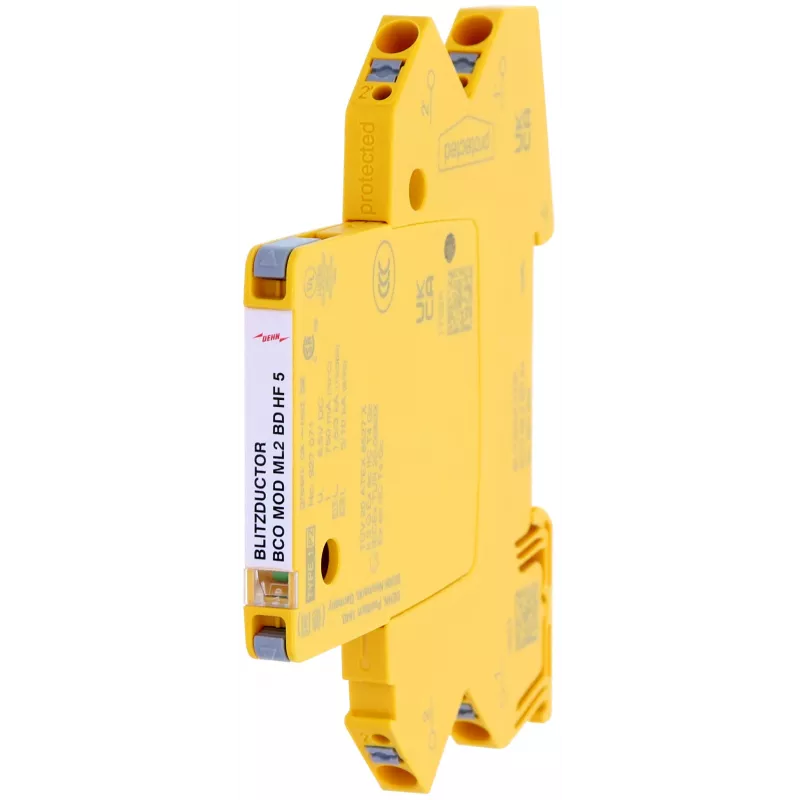

DEHN BCO ML2 BD HF 5 modulinis kombinuotasis viršįtampių ribotuvas 1 porai (VDSL2/ADSL2+) 927271

Kai VDSL2/ADSL2+ linijoje įvyksta viršįtampis, kiekviena sekundė be apsaugos gali reikšti prarastą ryšį ir brangų technikos remontą. DEHN BCO ML2 BD HF 5 – modulinis kombinuotasis viršįtampių ribotuvas, sukurtas specialiai vienai dviejų laidų porai apsaugoti. Jo 5 V DC nominalioji įtampa ir 5,5 V DC maksimali nuolatinė darbinė įtampa užtikrina tikslų suderinimą su jautriais plačiajuosčio ryšio įrenginiais, o aukšto dažnio konstrukcija iki 30 MHz išlaiko signalo vientisumą su minimaliais nuostoliais.

Privalumai, svarbūs profesionalams

• Apsaugo vieną porą (2 laidus) VDSL2/ADSL2+ linijose
• Nominalioji įtampa 5 V DC; maks. nuolatinė darbinė įtampa 5,5 V DC
• Nominalioji iškrovos srovė 1 kA (8/20 µs); maks. iškrovos srovė 2,5 kA (8/20 µs)
• Apsaugos įtampos lygis linija–linija ≤ 15 V (C3); linija–žemė ≤ 600 V (C3)
• Dažnių diapazonas iki 30 MHz; įterpimo nuostoliai < 0,3 dB; atspindžio nuostoliai > 20 dB
• Sraigtiniai gnybtai; montavimas ant paviršiaus; IP65 korpusas; atsparus UV spinduliuotei termoplastikas

Kasdienis naudojimas

Montavimas paprastas – sraigtiniai gnybtai ir tvirtinimas ant paviršiaus. IP65 apsaugos klasės, UV atsparus korpusas atlaiko lauko ir atšiaurias vidaus sąlygas, o darbinės temperatūros diapazonas nuo -40 °C iki +80 °C užtikrina patikimą veikimą ekstremaliomis sąlygomis. Maži įterpimo nuostoliai ir dideli atspindžio nuostoliai išsaugo švarų plačiajuosčio ryšio signalą, išvengiant VDSL2/ADSL2+ ryšio kokybės pablogėjimo.

Techninės specifikacijos

• Gaminio tipas: kombinuotasis viršįtampių ribotuvas
• Paskirtis: VDSL2/ADSL2+ telekomunikacijų linijos
• Apsaugomų porų skaičius: 1 (2 laidai)
• Nominalioji įtampa (Un): 5 V DC
• Maks. nuolatinė darbinė įtampa (Uc): 5,5 V DC
• Nominalioji iškrovos srovė (In) (8/20 µs): 1 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 2,5 kA
• Apsaugos įtampos lygis linija–linija (Up): ≤ 15 V (C3)
• Apsaugos įtampos lygis linija–žemė (Up): ≤ 600 V (C3)
• Dažnių diapazonas: iki 30 MHz
• Įterpimo nuostoliai (aE): < 0,3 dB esant 30 MHz
• Atspindžio nuostoliai (aR): > 20 dB esant 30 MHz
• Prijungimo tipas: sraigtiniai gnybtai
• Montavimo tipas: ant paviršiaus (sienos)
• Korpuso apsaugos klasė: IP65
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Atitiktis standartams: IEC 61643-21, EN 61643-21
• Korpuso medžiaga: UV atsparus termoplastikas

Kam tinka

Šis ribotuvas skirtas telekomunikacijų specialistams, IT infrastruktūros prižiūrėtojams ir įmonėms, kurioms reikalinga patikima vienos poros apsauga VDSL2/ADSL2+ linijose. Jis puikiai tinka tiek lauko, tiek vidaus montavimui dėl atsparaus korpuso ir plačios temperatūrų amplitudės.

Kaip naudoti

Prijunkite liniją prie sraigtinių gnybtų pagal gamintojo schemą, pritvirtinkite korpusą ant paviršiaus. Įsitikinkite, kad įžeminimas atliktas tinkamai. Reguliariai tikrinkite, ar nėra mechaninių pažeidimų.

Patarimas: montuodami šalia kitų įrenginių, laikykitės rekomenduojamų atstumų, kad išvengtumėte elektromagnetinių trukdžių. Esant dideliam žaibų dažniui, apsvarstykite papildomą apsaugą.
