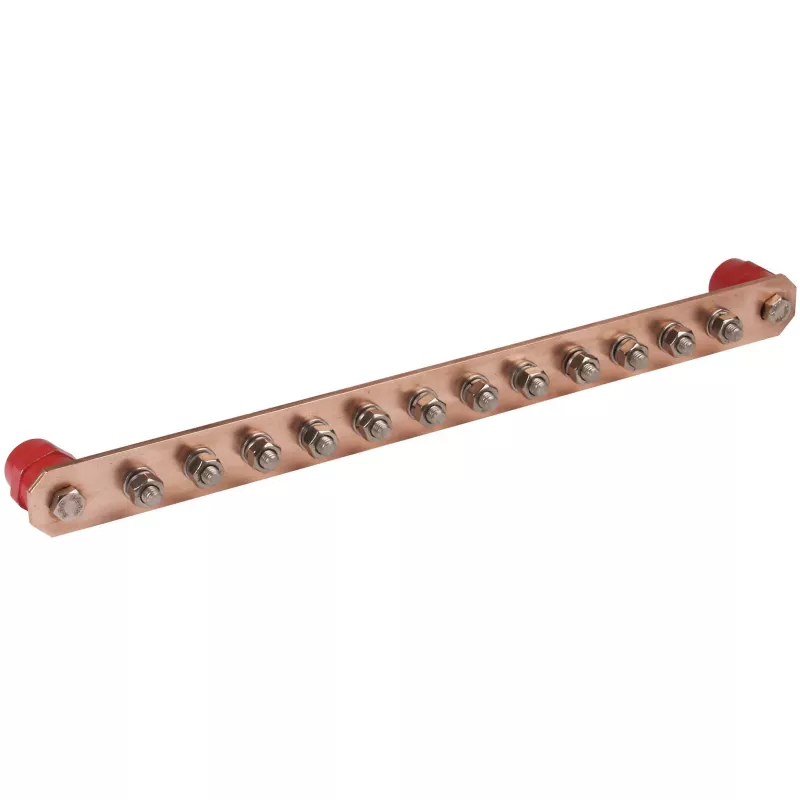

DEHN 472237 Potencialų išlyginimo šyna PAS I 12AP varinė 12 taškų be dangtelio

Kai reikia patikimo pagrindinio potencialų išlyginimo mazgo, DEHN 472237 PAS I 12AP tampa centriniu tašku, sujungiančiu visus pastato inžinerinius tinklus su apsaugos nuo žaibo sistema. Varinė kontaktinė šyna užtikrina mažą varžą ir ilgaamžiškumą net intensyvaus naudojimo sąlygomis.

Privalumai profesionalams

• Varinė kontaktinė šyna – puikus laidumas ir atsparumas korozijai
• 12 prijungimo taškų: 10 x 2,5–25 mm², 2 x 25–95 mm²
• Papildomi sujungimai plokščiajam 30x4 mm ir apvaliajam Ø 8–10 mm laidininkui
• Montuojama ant pilkos polistireno (PS) pagrindo plokštės (RAL 7035)
• Tiekiama be dangtelio – patogus prieinamumas ir apžiūra

Kasdienis naudojimas

Šyna tvirtinama prie sienos ar skydo ir tarnauja kaip centrinis mazgas, prie kurio jungiami apsauginiai laidininkai, potencialų išlyginimo laidininkai ir žaibosaugos nuleidėjai. Varžtiniai gnybtai priima įvairių skerspjūvių laidininkus – nuo lanksčių iki kietųjų, užtikrindami patikimą ir mažos varžos kontaktą. Atvira konstrukcija leidžia greitai vizualiai patikrinti ir atlikti techninę priežiūrą.

Techninės specifikacijos

• Gaminio tipas: potencialų išlyginimo šyna
• Kontaktinės šynos medžiaga: varis (Cu)
• Pagrindo plokštės medžiaga: polistirenas (PS)
• Pagrindo plokštės spalva: pilka (RAL 7035)
• Prijungimo taškų skaičius: 12
• Prijungimo galimybės (lankstusis/kietasis): 10 x 2,5–25 mm², 2 x 25–95 mm²
• Prijungimo galimybė (plokščiasis laidininkas): 1 x 30x4 mm
• Prijungimo galimybė (apvalusis laidininkas): 1 x Ø 8–10 mm
• Montavimo būdas: paviršinis
• Dangtelis: nepridedamas
• Apsaugos klasė: IP20
• Standartas: DIN EN 62561-1 (VDE 0185-561-1)
• Prijungimo tipas: varžtinis gnybtas
• Naudojimas: pagrindinis potencialų išlyginimas
• Vardinė impulsinė srovė (Iimp): 100 kA (10/350 µs)
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 12 kA (1s)

Pastaba

Jei reikalingas uždaras sprendimas, atitinkamą dangtelį užsisakykite atskirai.
