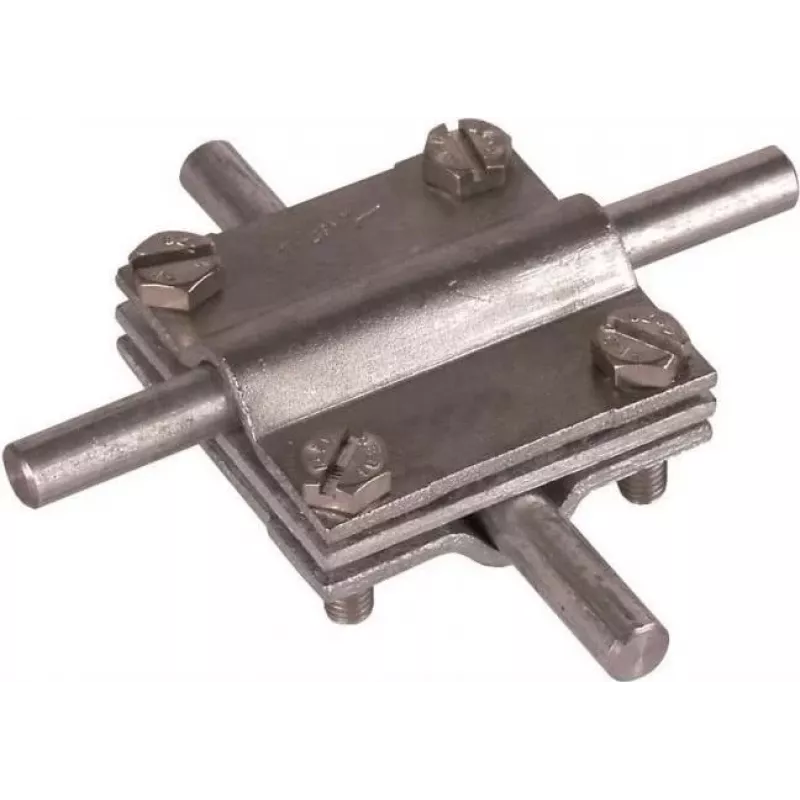

DEHN 314310 kryžminė jungtis su tarpine plokštele, plienas, karštai cinkuota

Kai reikia sujungti laidininkus stačiu kampu, o aplinka reikalauja ilgaamžiškumo, DEHN 314310 kryžminė jungtis su integruota tarpine plokštele užtikrina patikimą mechaninį ryšį ir apsaugą nuo korozijos. Ši jungtis skirta profesionaliems žaibosaugos ir įžeminimo sprendimams, kur svarbus ilgalaikis stabilumas.

Kodėl verta rinktis

• Kryžminė konfigūracija leidžia sujungti apvalius laidininkus stačiu kampu.
• Tarpinė plokštelė užtikrina tvirtą ir vibracijai atsparų montavimą.
• Karštai cinkuotas plienas – ilgaamžė apsauga nuo korozijos net lauko sąlygomis.
• Tinka 8–10 mm skersmens laidininkams.
• Atitinka DIN EN 62561-1 standartą žaibosaugos komponentams.

Kasdienis naudojimas

Ši kryžminė jungtis naudojama įžeminimo ir potencialų išlyginimo sistemose, kur laidininkai turi kirstis nesilietę. Tarpinė plokštelė suteikia papildomo mechaninio stiprumo, todėl jungtis ideali atvirose lauko aikštelėse. Montavimas paprastas naudojant M8 x 25 šešiakampius varžtus.

Techniniai duomenys

• Gaminio tipas: kryžminė jungtis
• Medžiaga: plienas (St)
• Paviršiaus apdorojimas: karštai cinkuota (tZn)
• Suderinamas laidininko tipas: apvalūs laidininkai
• Suderinamas laidininko skersmuo: 8–10 mm
• Sujungimų skaičius: 4
• Montavimo tipas: paviršinis / varžtinis sujungimas
• Varžto dydis: M8 x 25
• Atsparumas korozijai: didelis
• Atsparumas UV: taip
• Standarto atitiktis: DIN EN 62561-1
• Montavimo aplinka: lauko / pramoninė
• Spalva: metalo pilka
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Praktiniai patarimai

Montuodami kryžminę jungtį, visada naudokite tinkamo sukimo momento veržliaraktį, kad varžtai nebūtų perveržti. Periodiškai tikrinkite, ar tarpinė plokštelė nepažeista – tai užtikrins ilgaamžį ryšį net atšiauriomis oro sąlygomis.
