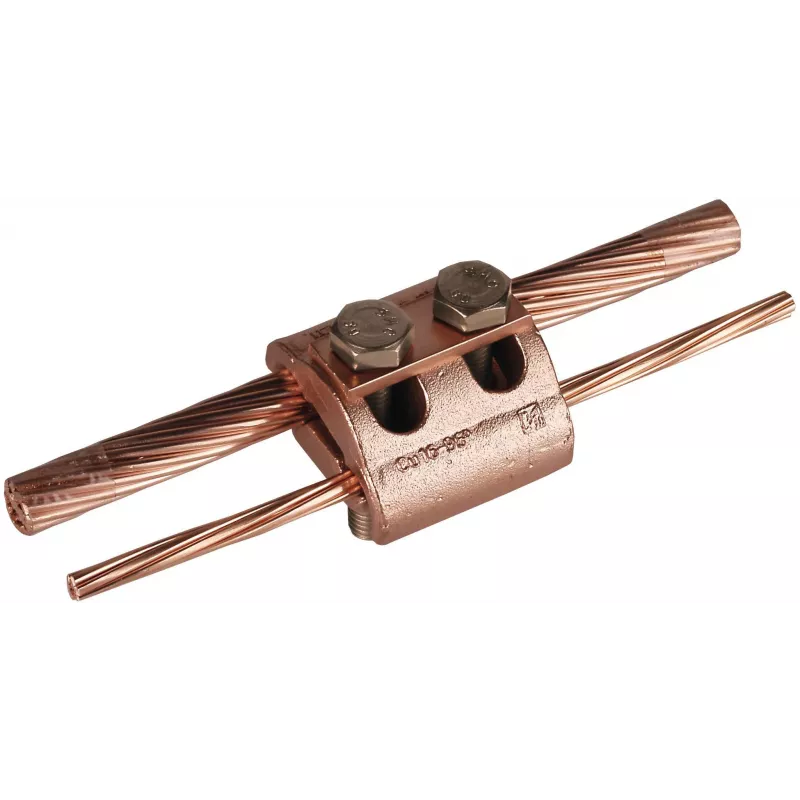

DEHN 306100 lygiagretusis jungiklis apvaliems ir plokštiems variniams laidininkams

Profesionalioje žaibosaugos ir įžeminimo sistemoje kiekviena jungtis turi atlaikyti ekstremalias sąlygas. DEHN 306100 lygiagretusis jungiklis užtikrina patikimą kontaktą net esant 100 kA (10/350 µs) žaibo impulsinei srovei, todėl sprendimas tinka tiek pramoniniams objektams, tiek komerciniams pastatams, kuriuose keliami aukšti saugos reikalavimai.

Kodėl verta rinktis

• Didelis atsparumas žaibo impulsinei srovei – 100 kA (10/350 µs), atitinka EN 62561-1 standartą.
• Universalus suderinamumas: apvalūs laidininkai nuo 5 iki 12,5 mm skersmens, plokštieji – nuo 16 iki 95 mm² skerspjūvio.
• Varinis korpusas su nerūdijančio plieno (V2A) varžtais užtikrina ilgaamžiškumą ir atsparumą korozijai net lauko sąlygomis.
• Sraigtinio spaustuko jungtis leidžia greitai ir patikimai sumontuoti, o 15 Nm priveržimo momentas garantuoja stabilų kontaktą.

Kam skirta

Šis jungiklis skirtas elektrikams, inžinieriams ir techninės priežiūros specialistams, projektuojantiems bei montuojantiems žaibosaugos, įžeminimo ir potencialų išlyginimo sistemas. Jis puikiai tinka tiek naujose instaliacijose, tiek rekonstruojant esamas, kai reikia sujungti skirtingo tipo varinius laidininkus.

Techniniai duomenys

• Jungiklio tipas: lygiagretusis
• Medžiaga: varis
• Jungimo būdas: sraigtinis spaustukas
• Varžtų medžiaga: nerūdijantis plienas (V2A)
• Priveržimo momentas: 15 Nm
• Trumpojo jungimo srovės atsparumas: 100 kA (50 Hz, 1 s)
• Jungčių skaičius: 2

Kaip naudoti

Sumontuokite jungiklį ant apvalaus arba plokščio varinio laidininko, įstatykite abu laidininkus į spaustuką ir priveržkite varžtus 15 Nm momentu. Prieš galutinį priveržimą įsitikinkite, kad laidininkai tinkamai įstatyti ir kontaktiniai paviršiai švarūs. Rekomenduojama periodiškai tikrinti jungties priveržimą, ypač po didelių temperatūrų svyravimų ar mechaninio poveikio.

Patarimas: montuodami lauko sąlygomis, naudokite apsaugines priemones nuo drėgmės ir užtikrinkite, kad jungtis būtų pasiekiama patikrinimams. Esant agresyviai aplinkai, papildomai apsaugokite jungtį nuo tiesioginio vandens poveikio.
