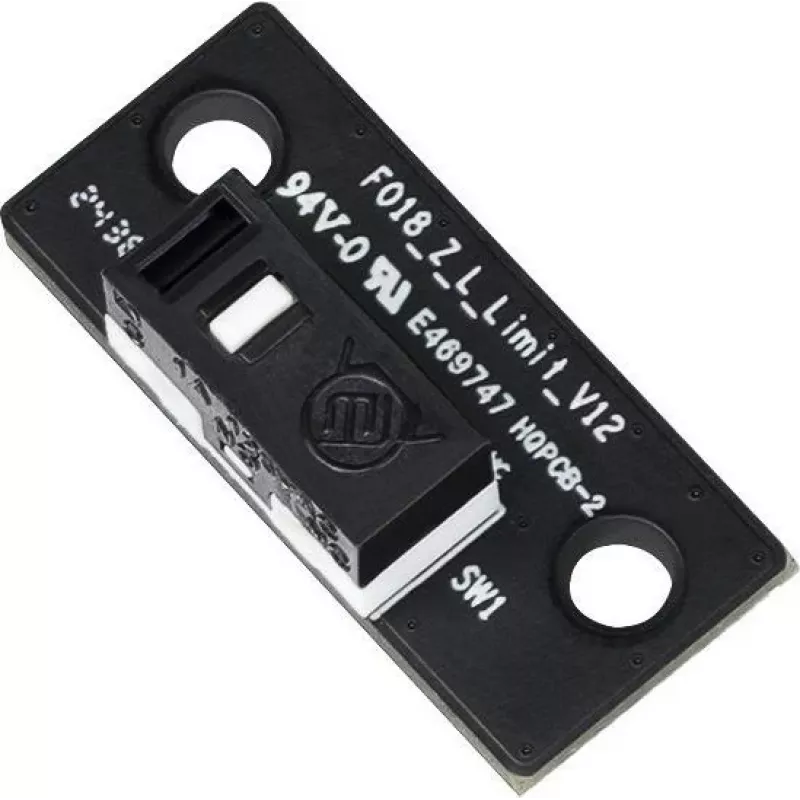

Creality Z ašies limitinis jungiklis - kairės pusės 2101030260

Daugiau nei 1 000 000 mechaninių ciklų – toks yra šio Creality Z ašies limitinio jungiklio, skirto montuoti kairėje pusėje, patikimumo rodiklis. Profesionaliems 3D spausdinimo naudotojams, kuriems svarbus tikslus ir pakartojamas Z ašies nulio nustatymas, šis mechaninis endstopas su svirtimi užtikrina stabilų fizinį kontaktą kiekvieno spausdinimo pradžioje.

Kodėl verta rinktis šį limitinį jungiklį

• Mechaninis limitinis jungiklis su svirties aktuatoriumi – patikimas fizinis kontaktas, atsparus vibracijoms ir temperatūros svyravimams.
• 3 kontaktų JST XH 2,54 mm jungtis – paprastas ir greitas sujungimas su suderinamomis Creality pagrindinėmis plokštėmis.
• Normaliai atidaryta (NO) konfigūracija, 5 V DC loginis signalas – standartinis suderinamumas su populiariausiomis 3D spausdintuvų valdymo plokštėmis.
• Ilgaamžė konstrukcija: FR-4 PCB, metalinė svirtis, plastikinis korpusas.
• Mechaninis ilgaamžiškumas: daugiau nei 1 000 000 ciklų – net intensyvaus naudojimo sąlygomis.

Kaip tai veikia kasdienėje spaudoje

Sumontavus kairėje Z ašies pusėje, šis jungiklis tampa patikimu fiziniu endstopu, kuris sustabdo ašį tiksliai nustatytoje padėtyje. Svirtis suveikia susilietusi su spausdintuvo rėmu ir siunčia signalą valdikliui. Tvirtinimas varžtais per M3 angas užtikrina stabilumą, o standartinė JST XH jungtis leidžia lengvai prijungti prie suderinamų Creality plokščių. Tai tiesioginis originalaus kairės pusės Z ašies endstopo pakaitalas, užtikrinantis tikslų ir pakartojamą nulio nustatymą.

Techninės specifikacijos

• Jungiklio tipas: Mechaninis limitinis jungiklis
• Ašies suderinamumas: Z ašis
• Montavimo pusė: Kairė
• Aptikimo metodas: Fizinis kontaktas
• Aktuatoriaus tipas: Svirtis
• Kontaktų skaičius: 3
• Jungties tipas: JST XH 2,54 mm
• Darbinė įtampa: 5 V DC (loginis lygis)
• Jungiklio konfigūracija: Normaliai atidarytas (NO)
• Medžiagos: FR-4 PCB, metalinė svirtis, plastikinis korpusas
• Suderinamumas: Creality Ender-3, Ender-5, CR-10 serijos ir panašūs modeliai
• Funkcija: Z ašies endstopas nulio nustatymui
• Darbinė temperatūra: nuo -25 °C iki +85 °C
• Mechaninis ilgaamžiškumas: >1 000 000 ciklų
• Montavimas: Varžtinis (M3 angos)
• PCB matmenys: apie 20 x 20 mm
• Spalva: Žalias PCB, sidabrinė svirtis
• Kabelis pridedamas: Ne (tik modulis)

Kam tinka

Šis limitinis jungiklis skirtas naudotojams, kurie patys atlieka 3D spausdintuvo techninę priežiūrą ir nori užtikrinti stabilų Z ašies nulio nustatymą. Jis tinka Creality Ender-3, Ender-5, CR-10 serijų ir panašiems modeliams, kuriuose Z ašies endstopas montuojamas kairėje pusėje. Rekomenduojamas kaip tiesioginis originalios dalies pakaitalas, kai reikia atkurti patikimą spausdinimo pradžią.

Patarimas: prieš montuodami įsitikinkite, kad jungiklio svirtis laisvai juda ir nebuvo deformuota transportavimo metu. Sumontavę patikrinkite, ar jungiklis suveikia paspaudus ranka, ir tik tada paleiskite automatinį nulio nustatymą. Periodiškai nuvalykite svirties kontaktinį paviršių nuo dulkių – tai prailgins mechaninį ilgaamžiškumą.
