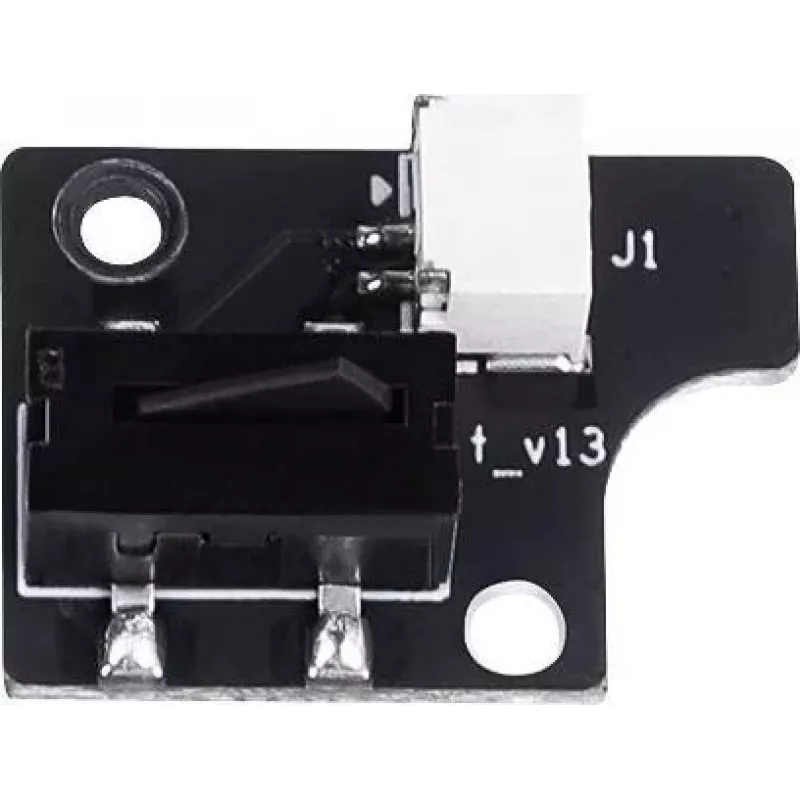

Creality X ašies ribinis jungiklis 3D spausdintuvams 2101030265

Kai X ašies parkavimas tampa netikslus, kiekvienas sluoksnis gali nukrypti. Šis mechaninis ribinis jungiklis su svirtimi užtikrina, kad spausdinimo galvutė kiekvieną kartą sustotų tiksliai ten, kur priklauso.

Kodėl verta rinktis

• Momentinis veikimas su normaliai uždarytu (NC) kontaktu – patikimas signalas valdymo plokštei.
• Svirties svirtis užtikrina stabilų mechaninį suveikimą net po daugelio spausdinimo valandų.
• Ilgas mechaninis tarnavimo laikas – 10 000 000 ciklų.
• Kompaktiškas ABS korpusas su tvirtinimo varžtais – lengva montuoti.

Techninė specifikacija

• Produkto tipas: mechaninis ribinis jungiklis
• Ašies žymėjimas: X ašis
• Suderinamumas: Creality 3D spausdintuvai
• Jungiklio veiksmas: momentinis
• Kontakto konfigūracija: normaliai uždarytas (NC)
• Darbinė įtampa: 5V DC
• Srovės reitingas: 1A (maks.)
• Jungties tipas: 3 kontaktų (suderinama su JST-XH)
• Pavaros tipas: svirties svirtis
• Montavimas: varžtinis
• Korpuso medžiaga: ABS plastikas
• Svirties medžiaga: metalas
• Elektrinis tarnavimo laikas: 1 000 000 ciklų
• Mechaninis tarnavimo laikas: 10 000 000 ciklų
• Darbinė temperatūra: -25°C iki +85°C
• Spalva: juoda
• Gamintojo dalies numeris: 2101030265
• EAN: 6977726811408
• Funkcija: galinio taško aptikimas tiksliai ašies parkavimui

Kam tinka

Šis jungiklis skirtas Creality 3D spausdintuvų savininkams, kurie nori atkurti tikslų X ašies parkavimą. Jis tinka tiek profilaktinei priežiūrai, tiek gedimų šalinimui, kai dėl susidėvėjusio jungiklio atsiranda sluoksnių poslinkiai arba spausdinimo galvutė nepasiekia kraštinės padėties.

Kaip naudoti

Prieš montuodami išjunkite spausdintuvą. Nuimkite seną jungiklį atsukdami tvirtinimo varžtus, atjunkite 3 kontaktų jungtį. Naują jungiklį pritvirtinkite toje pačioje vietoje, prijunkite JST-XH jungtį ir įjunkite spausdintuvą. Atlikite ašių parkavimo testą – X ašis turi sustoti ties galiniu tašku be papildomo spaudimo. Jei reikia, pakoreguokite jungiklio padėtį.

Patarimas: reguliariai tikrinkite, ar svirties svirtis laisvai juda ir ar jungtis tvirtai laikosi – taip išvengsite netikėtų spausdinimo pertraukimų. Laikykite atsarginį jungiklį po ranka, kad gedimo atveju nereikėtų stabdyti gamybos.
