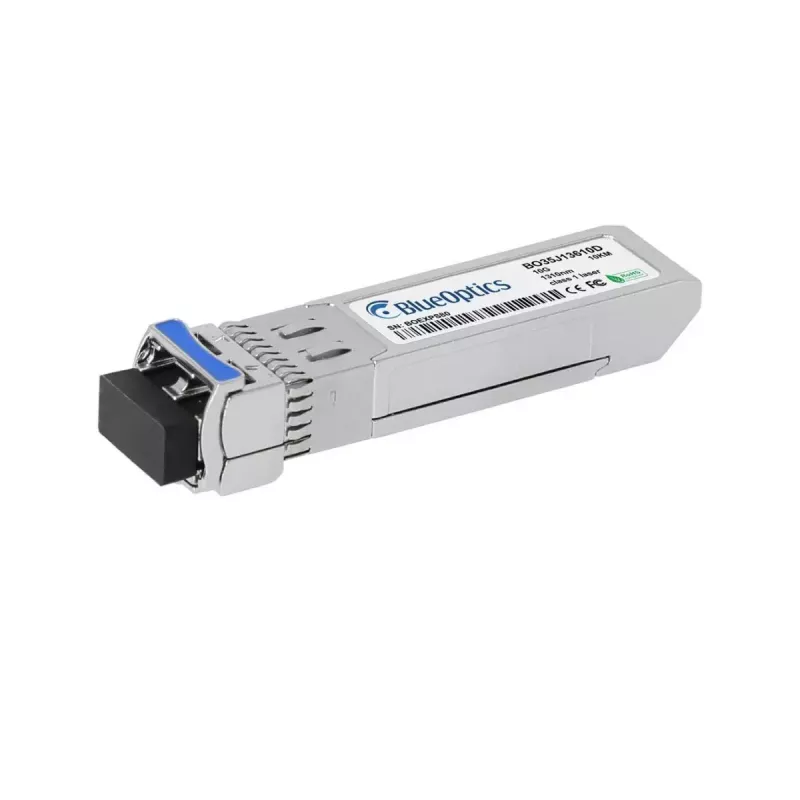

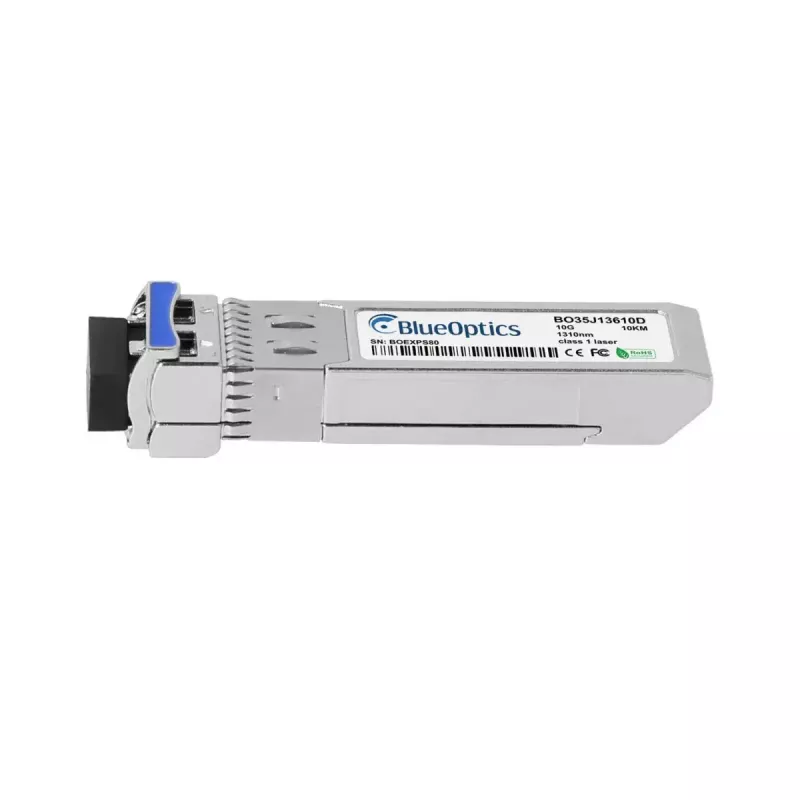

SFP+ siųstuvas-imtuvas BlueOptics TN-SFP-10G-LR-BO 10G 1310nm

„BlueOptics TN-SFP-10G-LR-BO“ yra SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10GBASE-LR jungtims. Jis palaiko 10 Gbit/s duomenų perdavimo spartą per vienmodį šviesolaidį, esant 1310 nm bangos ilgiui, ir užtikrina iki 10 km atstumą. Modulis turi LC dvipusę sąsają, metalinį korpusą mechaniniam patvarumui ir elektromagnetiniam ekranavimui, maitinamas 3,3 V įtampa, sveria apie 3 g. Jis suderinamas su įranga, palaikančia standartinius MSA SFP+ modulius, ir turi skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkciją realaus laiko būsenos informacijai.

Privalumai

Šis „BlueOptics“ 10G SFP+ modulis užtikrina didelės spartos 10G perdavimą su mažu vėlavimu ilgais vienmodžio šviesolaidžio ruožais. Metalinis korpusas suteikia patvarumą ir geresnį šilumos išsklaidymą. Sukurtas pagal pramonės MSA standartus, modulis yra sąveikus su daugybe jungiklių, maršrutizatorių ir saugojimo sistemų. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir modulio temperatūrą, supaprastinant priežiūrą ir trikčių šalinimą.

Pagrindinės specifikacijos

• Tipas: SFP+ 10GBASE-LR
• Duomenų sparta: 10 Gbit/s
• Bangos ilgis: 1310 nm
• Atstumas: iki 10 km per vienmodį šviesolaidį

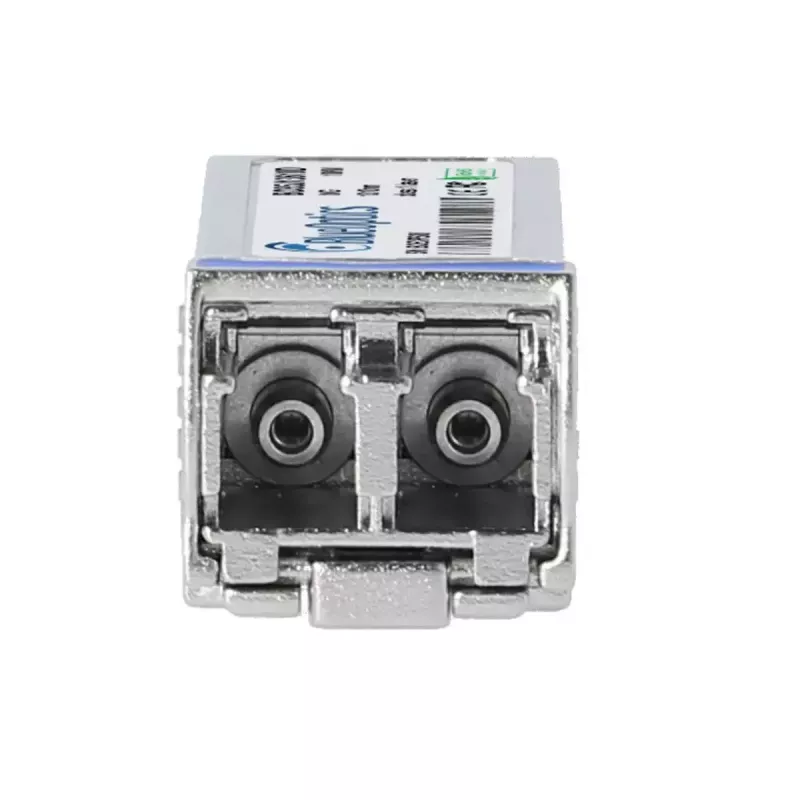

• Sąsaja: LC dvipusė
• Maitinimas: 3,3 V
• Korpusas: metalinis
• Svoris: ~3 g
• Diagnostika: DDM/DOM (skaitmeninis stebėjimas)
• Suderinamumas: MSA standartas

Kaip naudoti

Įstatykite siųstuvą-imtuvą į SFP+ lizdą suderinamame jungiklyje, maršrutizatoriuje ar tinklo sąsajos plokštėje, kol užsifiksuos, tada prijunkite LC dvipusius vienmodžio šviesolaidžio laidus, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Įsitikinkite, kad pagrindinis įrenginys palaiko SFP+ modulius ir atitinka gamintojo suderinamumo reikalavimus. Įjunkite sistemą – modulis maitinamas 3,3 V iš pagrindinio įrenginio. Naudokite pagrindinio įrenginio valdymo sąsają arba SNMP stebėjimą, kad nuskaitytumėte DDM/DOM parametrus, jei įranga tai palaiko. Išimdami modulį, jei reikia, išjunkite prievadą, švelniai paspauskite atlaisvinimo svirtelę ir ištraukite siųstuvą-imtuvą, kad išvengtumėte pažeidimų.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodį LC dvipusį šviesolaidį ir kokybiškus laidus su tinkamomis jungtimis, laikykite dulkių dangtelius ant modulio, kai jis nenaudojamas, ir patikrinkite, ar pagrindinis įrenginys palaiko DDM/DOM, jei reikalinga nuotolinė diagnostika. Venkite viršyti nurodytą darbinės temperatūros diapazoną ir laikykitės ESD atsargumo priemonių tvarkydami modulį.
