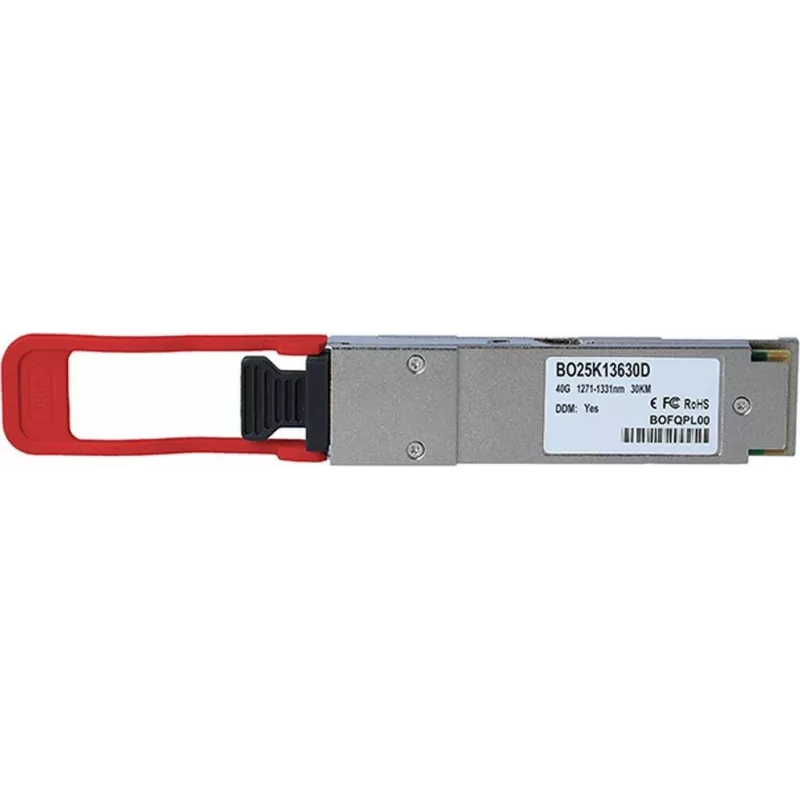

QSFP optinis siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 30 km

„BlueOptics BO25K13630D“ yra QSFP 40GBASE-ER4L optinis siųstuvas-imtuvas, skirtas ilgiems 40 Gbps Ethernet ryšiams per vienmodį šviesolaidį. Šis modulis tinka QSFP formos lizdams suderinamuose komutatoriuose ir maršrutizatoriuose, užtikrindamas didelio pralaidumo jungtis magistralinėse linijose, duomenų centrų tarpusavio jungtyse ir operatoriaus lygio perdavime. Jis palaiko iki 30 km atstumą, leidžiantį sukurti mažos vėlinimo jungtis tarp objektų be tarpinio stiprinimo įprastuose vienmodžio šviesolaidžio tinkluose.

Privalumai

Šis siųstuvas-imtuvas yra kompaktiško QSFP formato, sujungiantis keturis 10 G kanalus į vieną 40 G sąsają, taip sumažindamas prievadų tankį ir kabelių sudėtingumą. Sukurtas ilgiems atstumams, jis užtikrina stabilų veikimą dideliais nuotoliais, pasižymi mažomis energijos sąnaudomis ir standartinėmis elektrinėmis bei optinėmis sąsajomis, užtikrinančiomis suderinamumą. Jo konstrukcija skirta patikimam duomenų perdavimui, nuosekliai optinei išvesties galiai ir priėmimo jautrumui, pritaikytam tolimojo nuotolio vienmodžio šviesolaidžio jungtims.

Tinka

• Duomenų centrų tarpusavio jungtims iki 30 km atstumu
• Miesto ir magistraliniams Ethernet ryšiams, reikalaujantiems 40 G talpos
• Operatoriaus ir telekomunikacijų agregavimo jungtims per vienmodį šviesolaidį
• Didelio pralaidumo miestelio ar įmonės aukštupio jungtims

Pagrindinės specifikacijos

• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Standartas: 40GBASE-ER4L
• Duomenų perdavimo sparta: 40 Gbps (bendra, keturi 10 G kanalai)
• Skaidulos tipas: vienmodė skaidula (SMF)
• Maksimalus atstumas: iki 30 km (standartine SMF, tipinėmis sąlygomis)
• Bangos ilgis: kelių kanalų bangos ilgiai, sugrupuoti ER4L veikimui
• Jungtis: suderinama su standartinėmis dviejų skaidulų vienmodėmis jungtimis per atitinkamą šakotuvą arba MTP/MPO sąsają, kaip palaiko pagrindinė įranga
• Tipinės energijos sąnaudos: mažos QSFP klasės (tikslias vertes žr. pagrindinės įrangos dokumentacijoje)

Kaip naudoti

Įstatykite QSFP siųstuvą-imtuvą į suderinamą QSFP lizdą komutatoriuje, maršrutizatoriuje ar optiniame transponderiu, laikydamiesi pagrindinės įrangos gamintojo karštojo prijungimo nurodymų. Prijunkite vienmodį šviesolaidį naudodami atitinkamą kabelį ar šakotuvą, atitinkantį siųstuvo-imtuvo sąsają ir pagrindinės įrangos prievadą. Patikrinkite ryšio būseną ir sukonfigūruokite pagrindinės įrangos prievadą 40G veikimui pagal poreikį. Stebėkite optinius lygius ir pavojaus signalus per pagrindinę įrangą, kad užtikrintumėte patikimą veikimą visoje šviesolaidžio atkarpoje.

Rekomendacijos

Montuokite modulį švarioje, nuo elektrostatinio išlydžio apsaugotoje aplinkoje ir naudokite sertifikuotą vienmodį šviesolaidį bei jungtis. Atlikite nuostolių biudžeto skaičiavimus visai 30 km atkarpai, įskaitant jungčių ir suvirinimo nuostolius. Išbandykite ryšį paleidimo metu ir laikykite apsauginius dangtelius, kai modulis nėra prijungtas.
