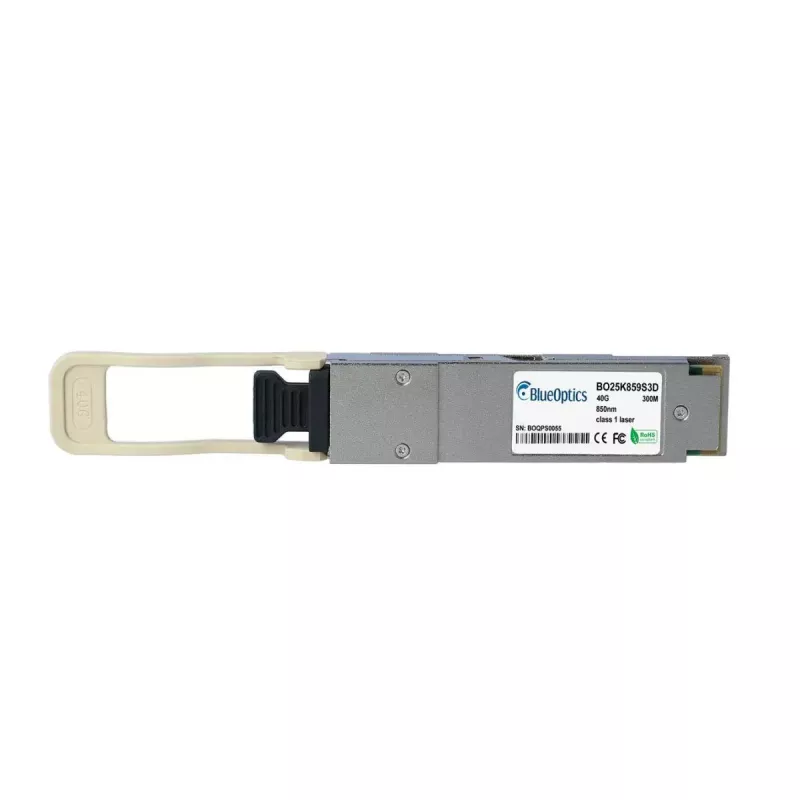

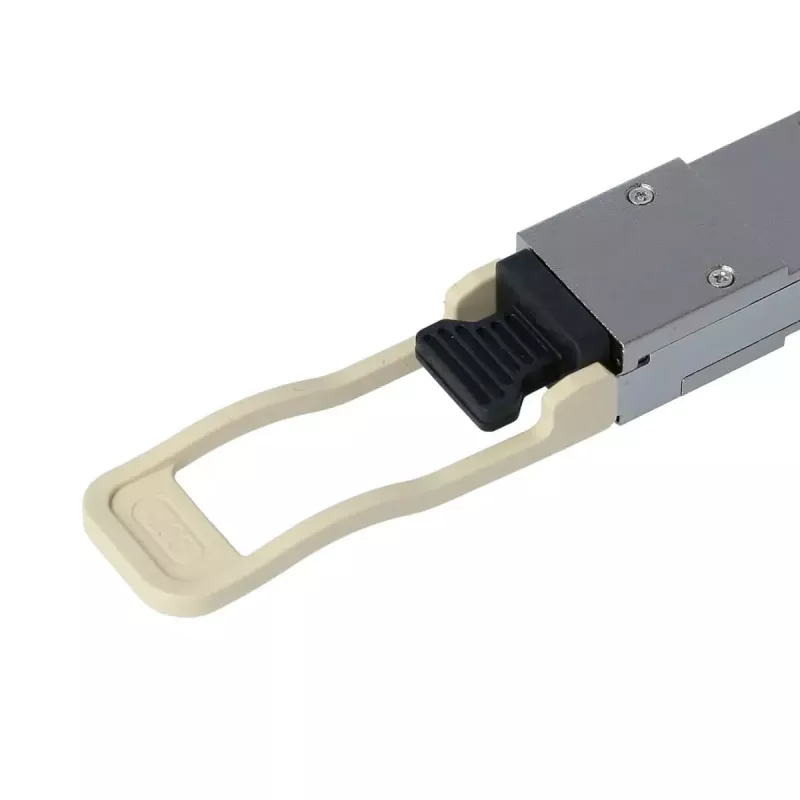

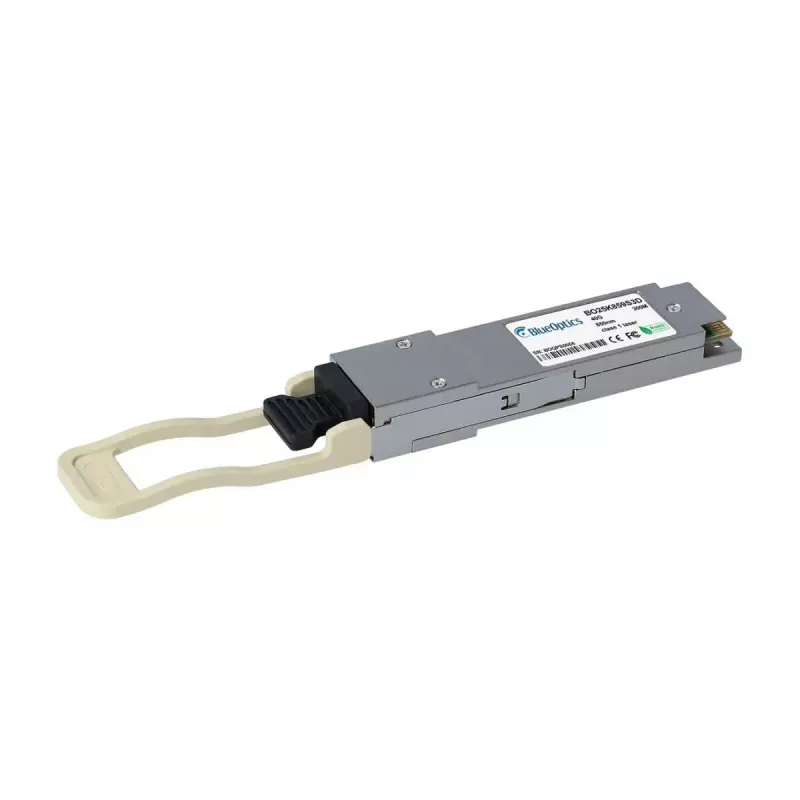

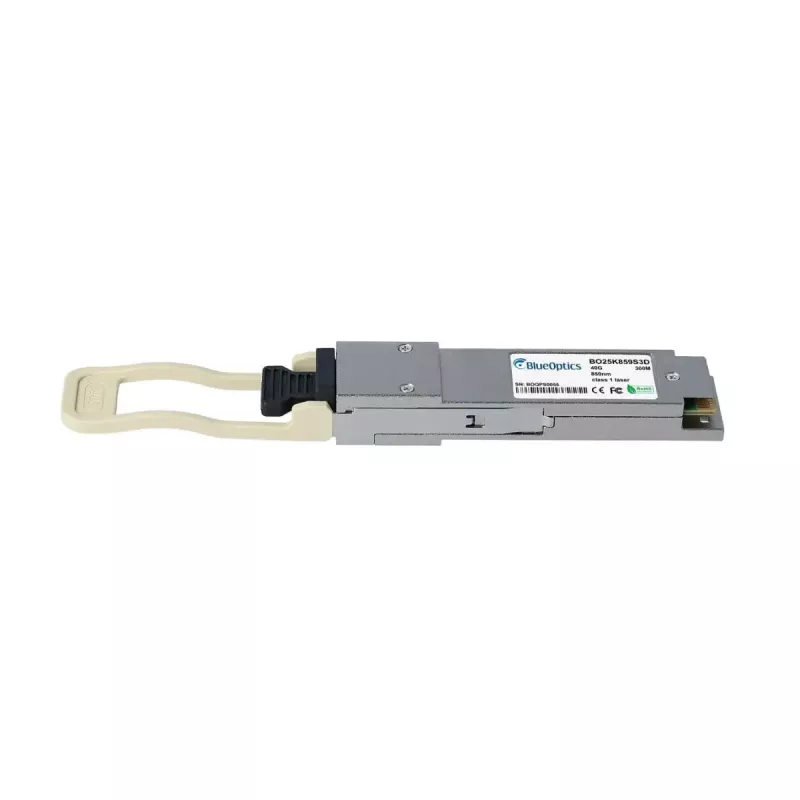

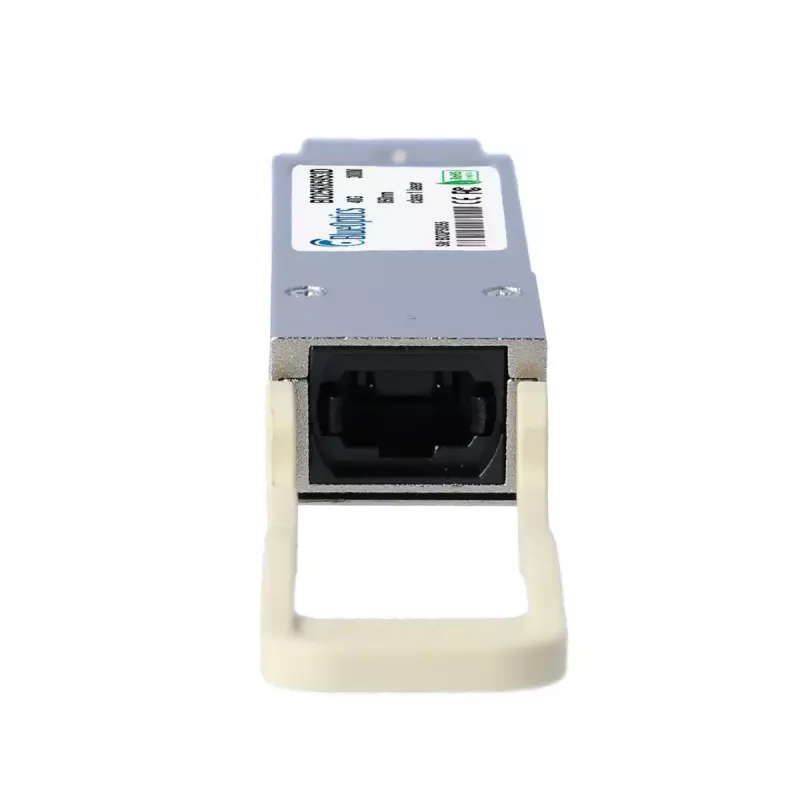

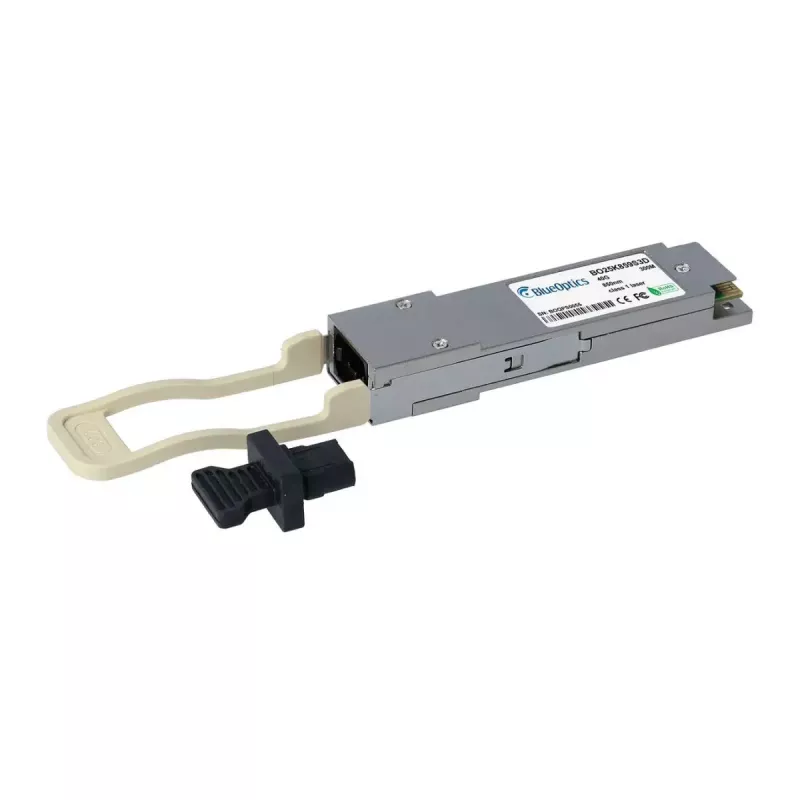

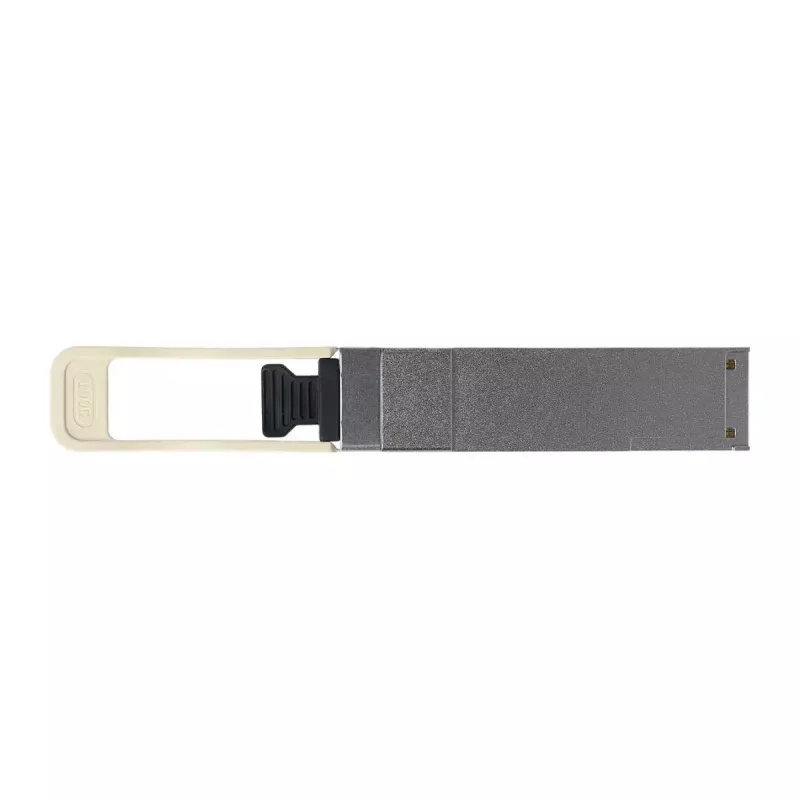

QSFP siųstuvas-imtuvas BlueOptics QSFP-40G-ESR4-NA-BO 40 Mbit/s 850 nm

„BlueOptics QSFP-40G-ESR4-NA-BO“ yra QSFP formos faktoriaus šviesolaidinis siųstuvas-imtuvas, skirtas 40 Gigabit Ethernet ryšiams per daugiamodį šviesolaidį. Jis veikia 850 nm bangos ilgiu, palaiko iki 40 Mbit/s duomenų perdavimo spartą ir pasiekia iki 300 m atstumą naudojant tinkamą daugiamodį šviesolaidį su MTP/MPO jungtimi. Modulis yra lengvas (apie 40 g), o vidutinis laikas tarp gedimų (MTBF) siekia maždaug 1 000 000 valandų, užtikrinant ilgą tarnavimo laiką duomenų centruose ir didelio tankio tinkluose.

Privalumai

Siųstuvas-imtuvas atitinka MSA QSFP standartus ir yra suderinamas su įranga, palaikančia 40GBASE-ESR4 optiką. Jis užtikrina vienalaikį siuntimą ir priėmimą per kelis pluoštus naudojant MPO/MTP jungtis. Dėl kruopščiai parinktų komponentų užtikrinamas patikimumas, o skaitmeninė diagnostika (DDM/DOM) leidžia realiu laiku stebėti įtampą, temperatūrą, lazerio poslinkio srovę ir optinę galią. Kompaktiškas dydis ir standartizuotos mechaninės/elektrinės sąsajos supaprastina montavimą ir keitimą perjungikliuose, maršrutizatoriuose ir saugojimo sistemose.

Tinka

• 40 Gigabit Ethernet jungtims duomenų centruose ir agregavimo lygmenyse
• Didelio tankio perjungiklių tarpusavio arba perjungiklio-serverio jungtims per daugiamodį šviesolaidį
• „Fibre Channel over Ethernet“ (FCoE) arba SDH/SONET transportui, kai reikalingi 40G ryšiai
• Aplinkoms, kuriose reikalinga nuotolinė optinė diagnostika ir prognozuojamas MTBF

Pagrindinės specifikacijos

• Formos faktorius: QSFP
• Maksimali duomenų perdavimo sparta: 40 Mbit/s
• Bangos ilgis: 850 nm
• Maksimalus perdavimo atstumas per daugiamodį šviesolaidį: 300 m
• Jungties tipas: MTP/MPO
• Sąsajos tipas: 40 Gigabit Ethernet
• Svoris: 0,04 kg
• Skaitmeninė diagnostika (DDM/DOM): taip
• Vidutinis laikas tarp gedimų (MTBF): ≈1 000 000 val.

Kaip naudoti

Įstatykite QSFP siųstuvą-imtuvą į suderinamą QSFP prievadą perjungiklyje, maršrutizatoriuje ar saugojimo sistemoje, laikydamiesi gamintojo karštojo prijungimo procedūrų. Prijunkite MPO/MTP daugiamodį šviesolaidinį kabelį tarp siųstuvų-imtuvų arba prie skirstymo skydelio; įsitikinkite, kad kabelio tipas ir ilgis atitinka nurodytus reikalavimus. Įjunkite arba patikrinkite tinklo įrenginių 40G ryšio nustatymus ir, jei reikia, įgalinkite DDM/DOM ataskaitas pagrindinėje sistemoje, kad galėtumėte stebėti veikimo parametrus. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių ir laikykite apsauginius dangtelius ant jungties, kai modulis nenaudojamas.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį ir aukštos kokybės MPO/MTP jungiamuosius kabelius, kad pasiektumėte nurodytus atstumus ir užtikrintumėte pastovų veikimą. Patikrinkite suderinamumą su tiksline įranga ir programine įranga, o jei planuojate kritiniams ryšiams, išbandykite modulį savo aplinkoje. Reguliariai stebėkite DDM/DOM rodiklius, kad laiku pastebėtumėte gedimo požymius ir atliktumėte prevencinę priežiūrą, kai parametrai nukrypsta nuo rekomenduojamų ribų.
