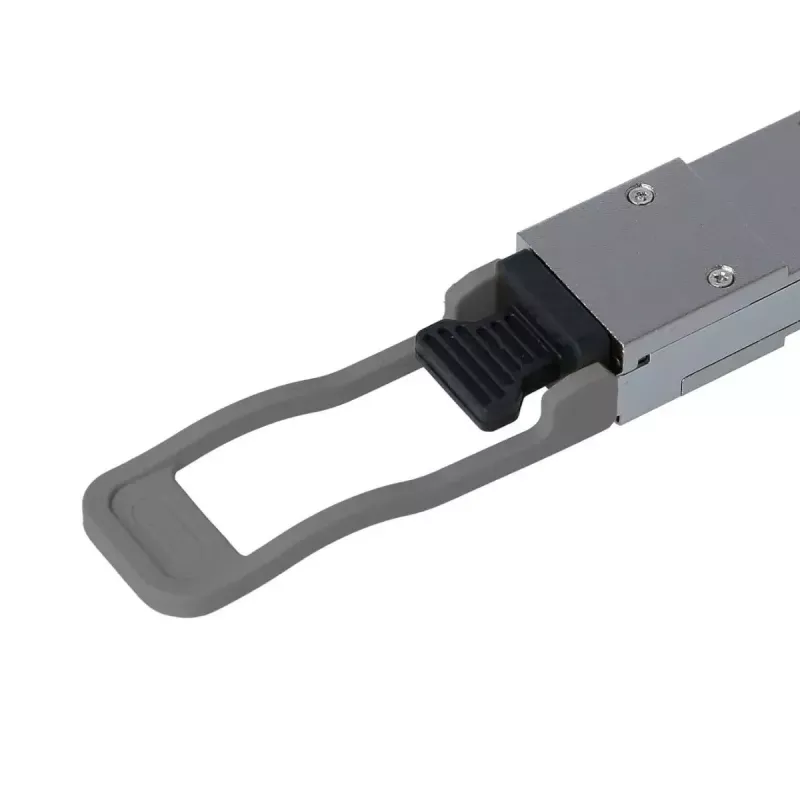

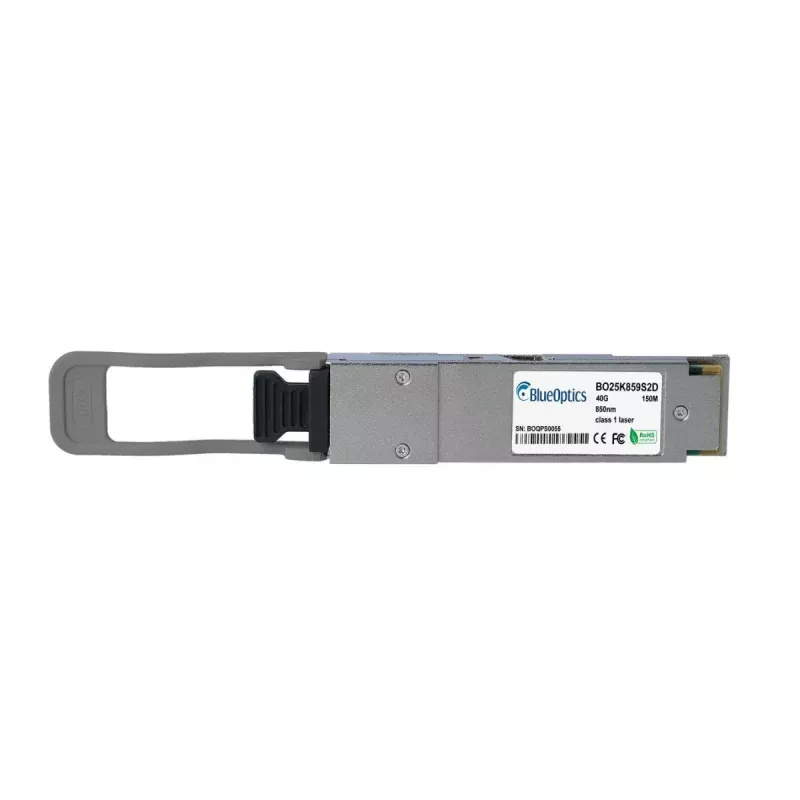

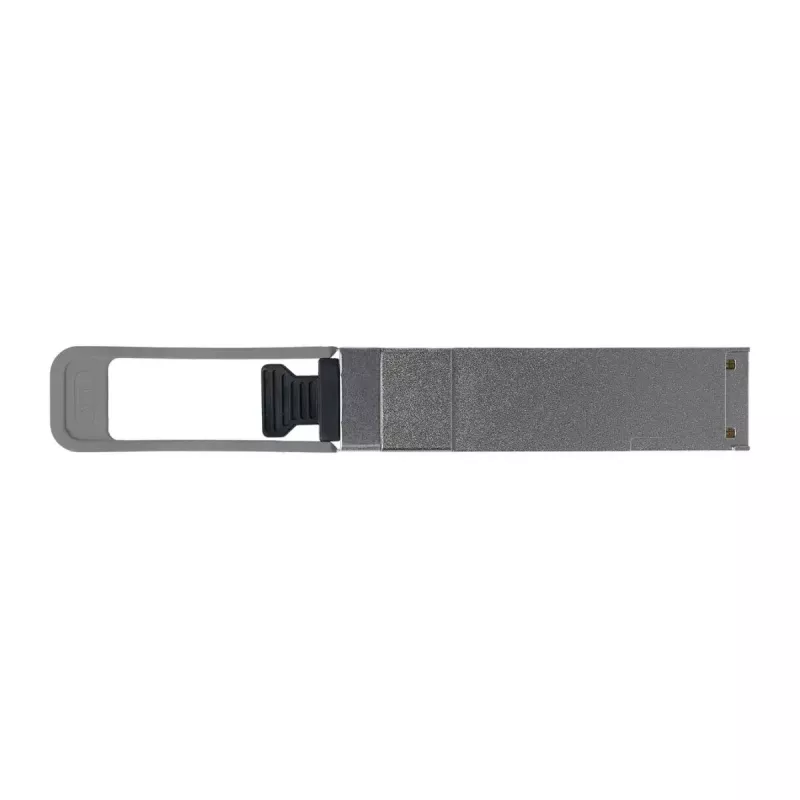

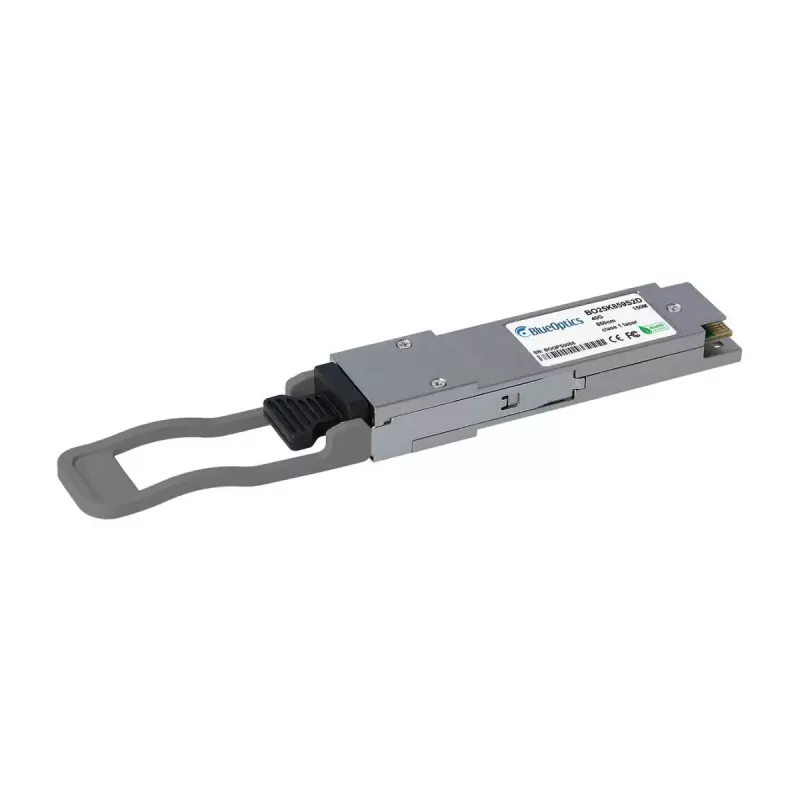

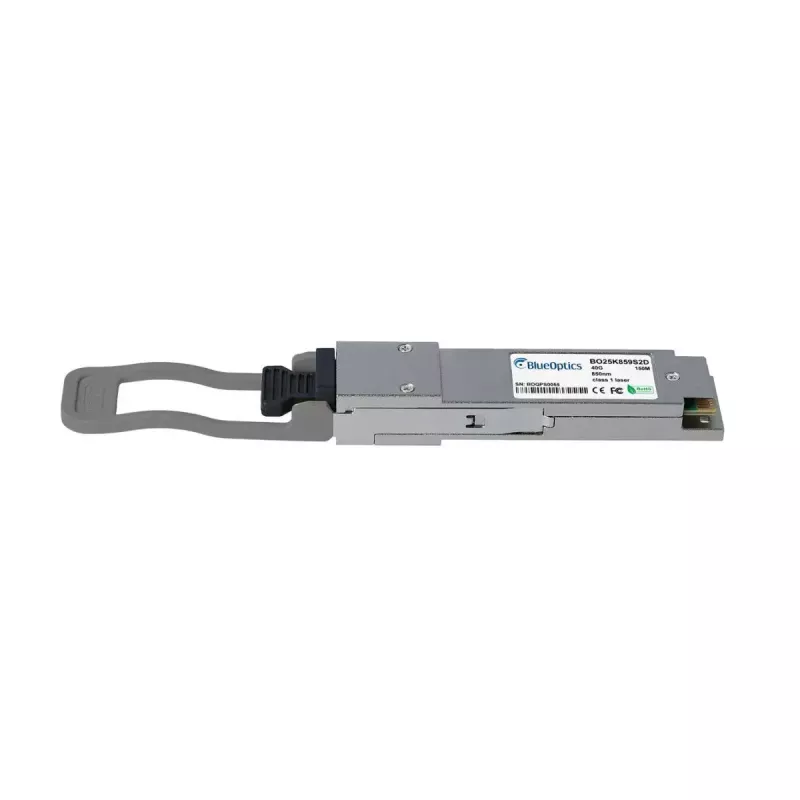

BlueOptics MA-QSFP-40G-SR-BD-BO QSFP tinklo siųstuvas-imtuvas 40 Gb/s 100 m

„BlueOptics MA-QSFP-40G-SR-BD-BO“ yra QSFP formato optimis modulis, skirtas trumpo nuotolio daugiamodėms (MMF) 40 Gb/s jungtims iki 100 metrų. Jis realizuoja 40GBASE-SR2-BIDI signalizaciją per LC dvipusę jungtį ir yra skirtas naudoti tinklo jungikliuose, maršrutizatoriuose ir kitoje įrangoje, palaikančioje QSFP 40G trumpo nuotolio optiką. Dėl lengvos aliumininės konstrukcijos (40 g) ir mažo dydžio jis puikiai tinka didelio tankio tinkluose, kur reikalingas 40 Gb/s pralaidumas.

Privalumai

Modulis užtikrina 40 Gb/s duomenų perdavimą per daugiamodį šviesolaidį, naudodamas dvikryptį ryšį per vieną LC dvipusę sąsają. Aliumininis korpusas padeda išsklaidyti šilumą ir yra lengvas, o atitiktis MSA QSFP mechaniniams ir elektriniams standartams užtikrina suderinamumą su įranga, palaikančia 40GBASE-SR2-BIDI. DDM/DOM palaikymas leidžia realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir gaunamą optinę galią bei temperatūrą, palengvinant priežiūrą ir trikčių šalinimą.

Tinka

• 40 Gb/s agregavimo jungtims duomenų centrų jungikliuose ir „spine-leaf“ architektūrose
• Greitaeigiams ryšiams tarp maršrutizatorių, saugyklų ir jungiklių viename stove arba tarp gretimų stovų (iki 100 m)
• Mažo vėlavimo Ethernet ir Fibre Channel over Ethernet (FCoE) trumpo nuotolio jungtims

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP (quad small form-factor pluggable)
• Duomenų sparta: 40 Gb/s (40GBASE-SR2-BIDI)
• Šviesolaidžio tipas: daugiamodis (MMF)
• Jungtis: LC dvipusė
• Maksimalus perdavimo atstumas: 100 m
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM palaikymas (MSA SFF-8472)

Kaip naudoti

Įdėkite QSFP modulį į suderinamą QSFP prievadą tinklo įrangoje, laikydamiesi gamintojo nurodymų dėl maitinimo. Prijunkite LC dvipusius daugiamodžius šviesolaidžius tarp siųstuvų-imtuvų arba prie skirstomųjų plokščių, užtikrindami teisingą šviesolaidžio tipą ir poliškumą dvikrypčiam SR2-BIDI veikimui. Patikrinkite ryšio būseną per įrangos sąsają ir, jei yra galimybė, nuskaitykite DDM/DOM parametrus, kad įsitikintumėte, jog optinės galios ir temperatūra yra leistinose ribose. Montuodami trečiųjų šalių modulius, vadovaukitės įrangos gamintojo procedūromis dėl „hot-plug“ ir programinės įrangos suderinamumo.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį, kad pasiektumėte geriausią veikimą iki nurodyto 100 m atstumo. Laikykite jungtis švarias ir sausas, venkite aštrių lenkimų. Įsitikinkite, kad jūsų įranga palaiko trečiųjų šalių QSFP 40GBASE-SR2-BIDI modulius, ir įjunkite DDM/DOM stebėjimą sistemoje, kad būtų lengviau diagnozuoti ir atlikti profilaktinę priežiūrą.
