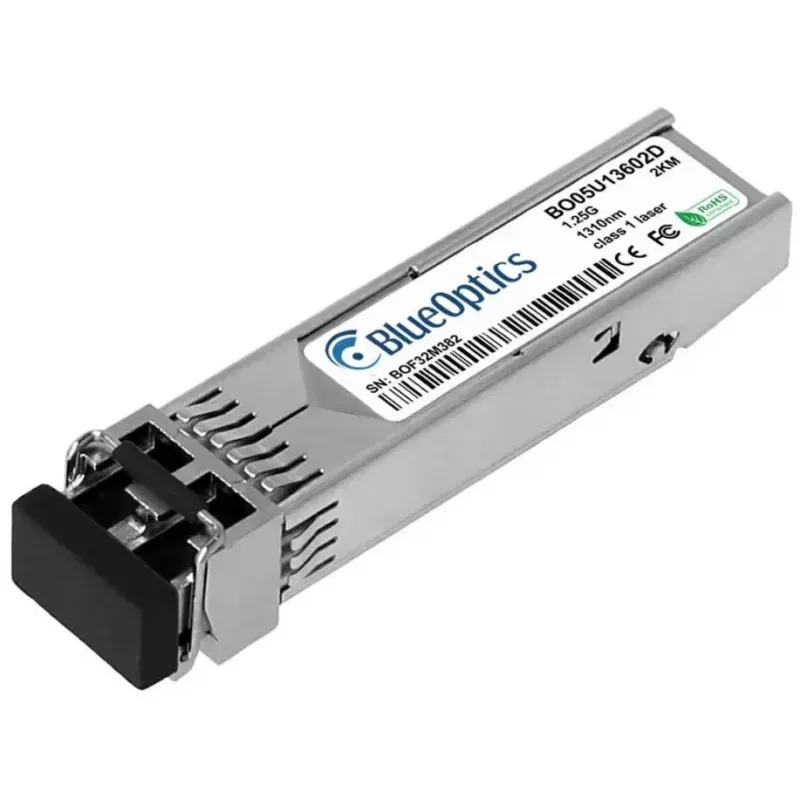

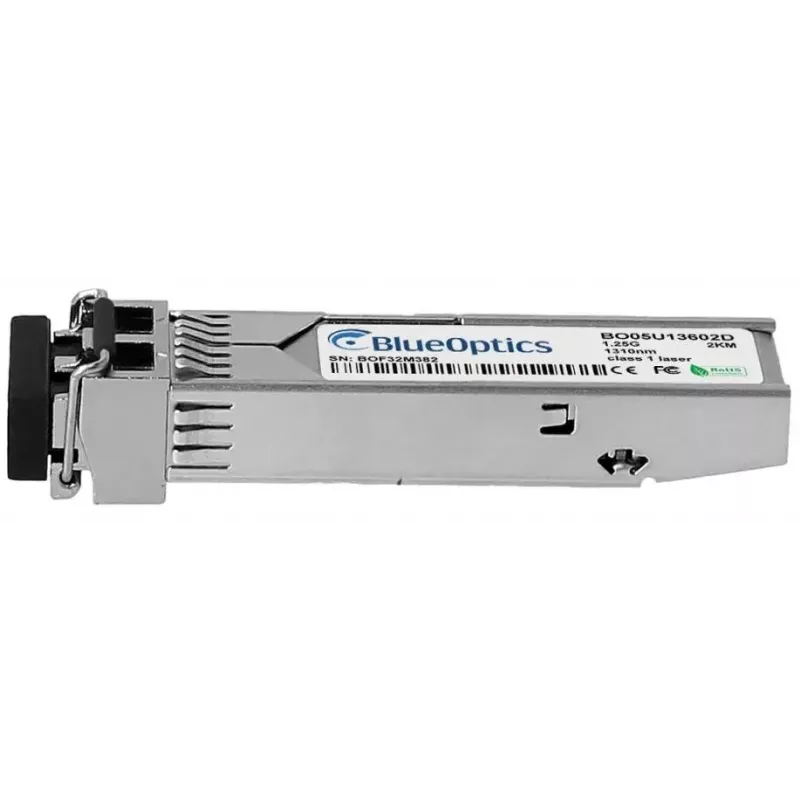

SFP siųstuvas-imtuvas BlueOptics 942 108-001-BO 2000 m aliuminis

„BlueOptics 942 108-001-BO“ yra šviesolaidinis SFP siųstuvas-imtuvas, skirtas 1000BASE-X programoms ir palaikantis optinį duomenų perdavimą daugiamodžiu šviesolaidžiu iki 2000 m. Jis pagamintas iš lengvo aliuminio korpuso ir naudoja LC dvipusę jungtį, skirtą vienu metu vykstančiam siuntimui ir priėmimui. Siųstuvas-imtuvas veikia 1310 nm bangos ilgiu tiek siuntimui, tiek priėmimui ir atitinka MSA mechaninius bei elektrinius SFP modulių standartus, todėl tinkamas integruoti į tinklo jungiklius, maršrutizatorius ir saugojimo sistemas, palaikančias standartines SFP sąsajas.

Privalumai

Šis „BlueOptics“ SFP modulis užtikrina standartizuotą SFP formos faktoriaus suderinamumą, kompaktišką aliuminio korpusą, sveriantį vos 20 g, ir palaiko iki 1,25 Gbit/s pralaidumą pagal 1000BASE-X specifikaciją. LC dvipusė sąsaja leidžia sukurti dvikryptį optinį ryšį, o darbas daugiamodžiu šviesolaidžiu ir 1310 nm optiniai komponentai sumažina elektromagnetinių trukdžių, būdingų varinėms jungtims, poveikį. Moduliai gaminami pagal MSA gaires ir yra išbandomi dėl suderinamumo, užtikrinant patikimą „plug-and-play“ veikimą įrangoje, palaikančioje analogiškus „Hirschmann“ siųstuvus-imtuvus.

Tinka

• Gigabit Ethernet ryšiams daugiamodžiu šviesolaidžiu iki 2 km
• „Fibre Channel over Ethernet“ ir SDH/SONET transportui palaikomose platformose
• Jungiklių, maršrutizatorių ar saugojimo sistemų, priimančių SFP 1000BASE-X modulius, atnaujinimui
• Siųstuvų-imtuvų keitimui ar papildymui duomenų centrų ir įmonių tinklų magistralėse

Pagrindinės specifikacijos

• Formos faktorius: SFP („Small Form-factor Pluggable“)
• Duomenų sparta: iki 1,25 Gbit/s (1000BASE-X)
• Bangos ilgis: 1310 nm siuntimui ir priėmimui

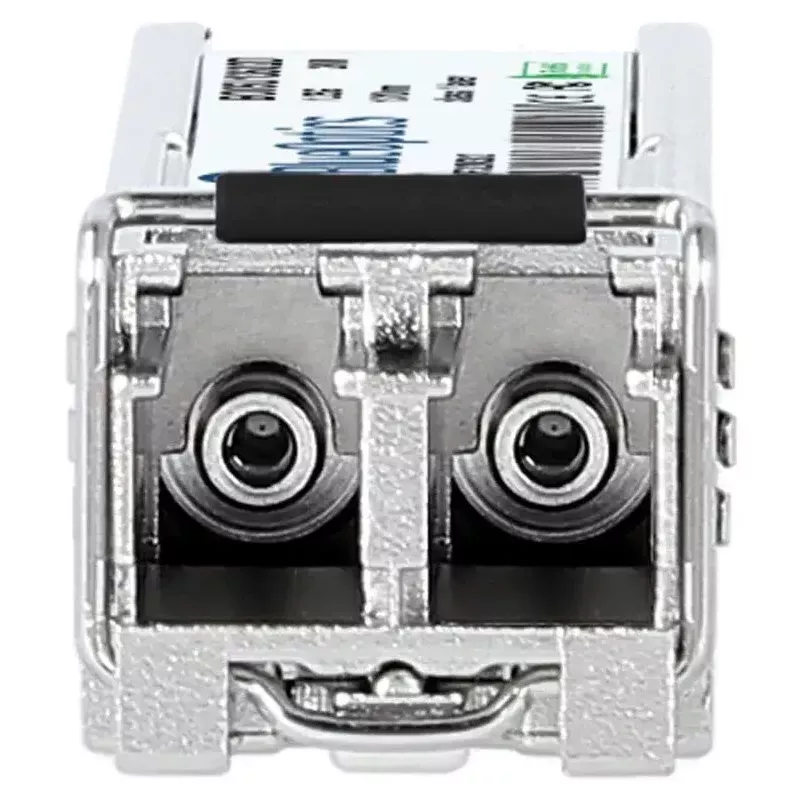

• Optinė jungtis: LC dvipusė
• Skaidulos tipas: daugiamodė
• Maksimalus atstumas: iki 2000 m
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: maždaug 20 g

Kaip naudoti

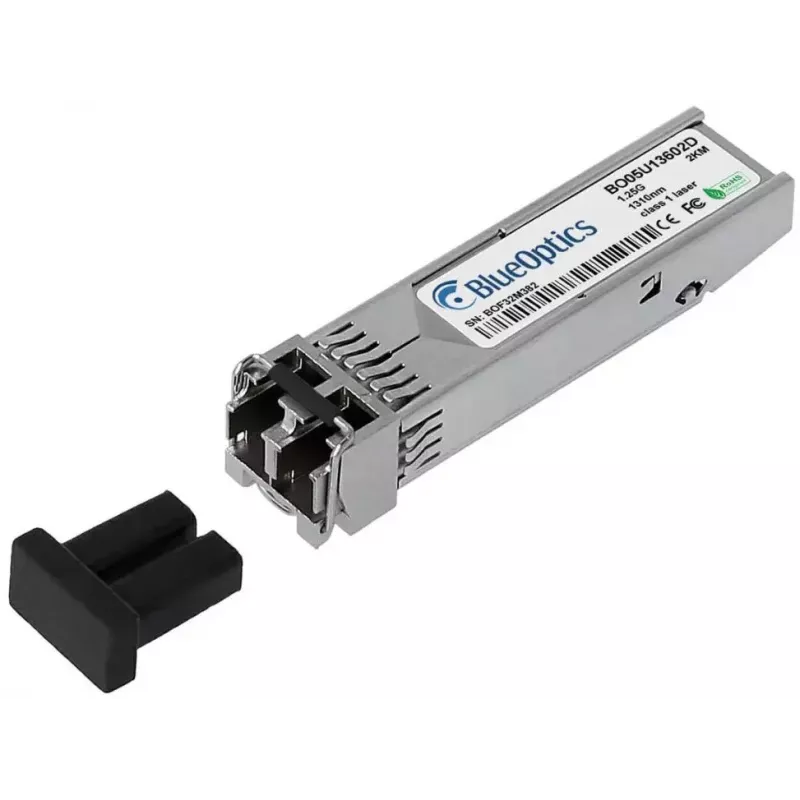

Prieš montuodami SFP modulį, išjunkite maitinimą arba laikykitės karštojo keitimo procedūros, nurodytos jūsų techninės įrangos gamintojo. Nuimkite dulkių dangtelius nuo LC jungties ir įstatykite siųstuvą-imtuvą į suderinamą SFP prievadą, kol jis užsifiksuos. Prijunkite LC dvipusius šviesolaidinius laidus tarp siųstuvų-imtuvų arba prie skirstymo skydo, užtikrindami siuntimo ir priėmimo suderinimą. Jei reikia, sukonfigūruokite pagrindinį įrenginį 1000BASE-X veikimui. Jei įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), stebėkite optinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, išėjimo / įėjimo galia ir temperatūra per valdymo sąsają.

Rekomendacijos

Naudokite sertifikuotą daugiamodį šviesolaidį ir kokybiškus LC dvipusius laidus, kad užtikrintumėte optimalų atstumą ir signalo vientisumą. Patikrinkite pagrindinio įrenginio suderinamumą su standartiniais SFP 1000BASE-X moduliais ir, jei reikia nuotolinės diagnostikos, įsitikinkite, kad palaikoma DDM/DOM. Nenaudojamus modulius laikykite su apsauginiais dulkių dangteliais, venkite užteršimo ar mechaninių pažeidimų montavimo metu.
