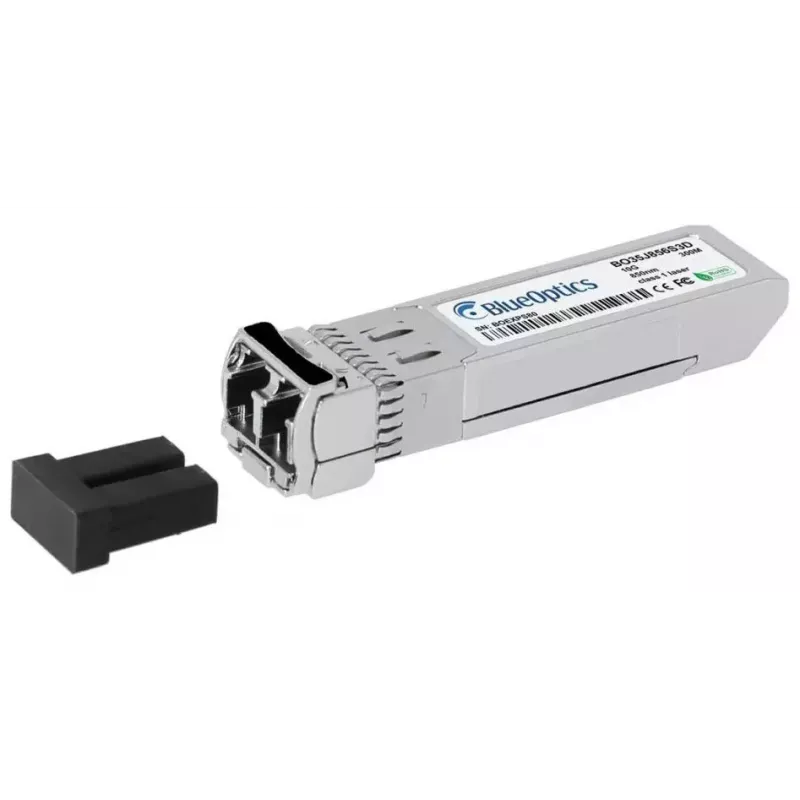

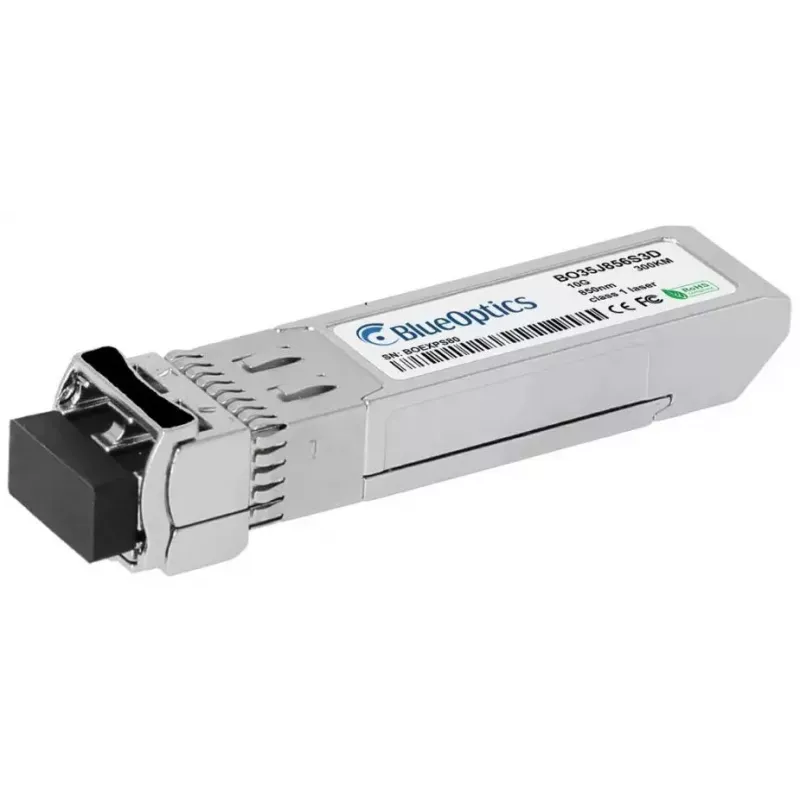

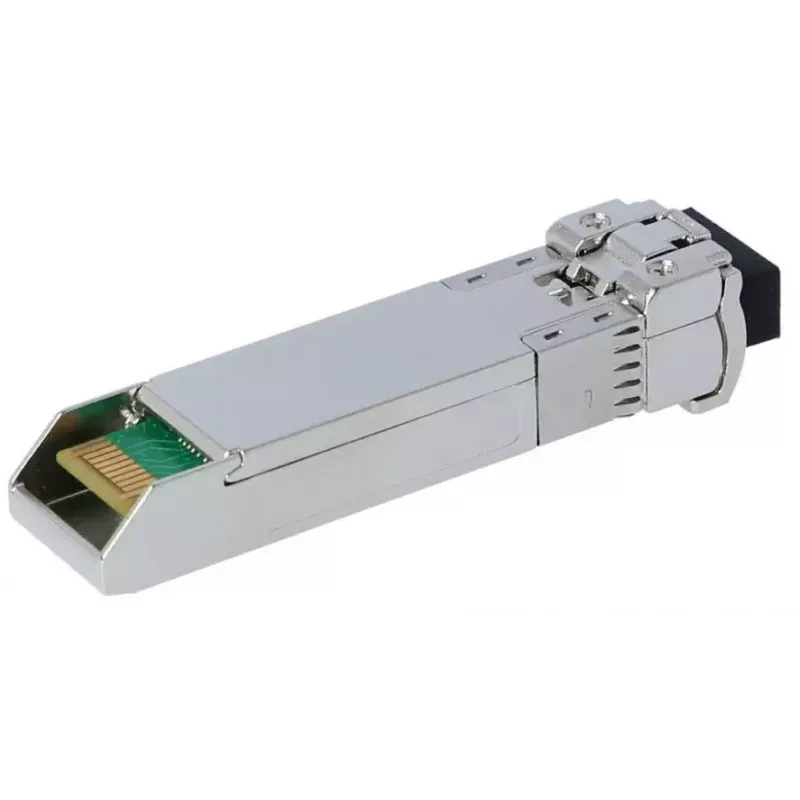

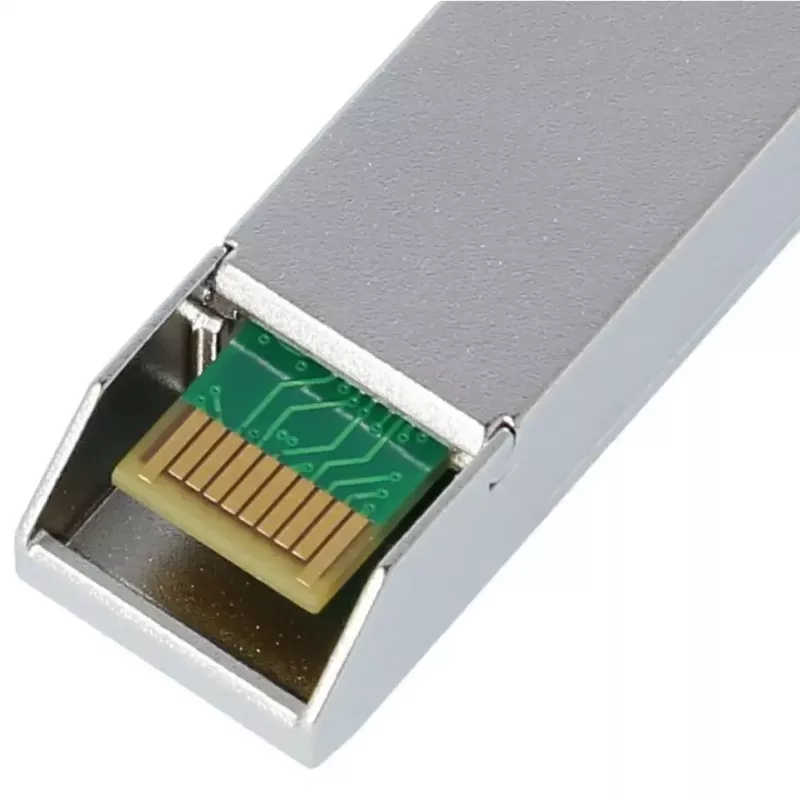

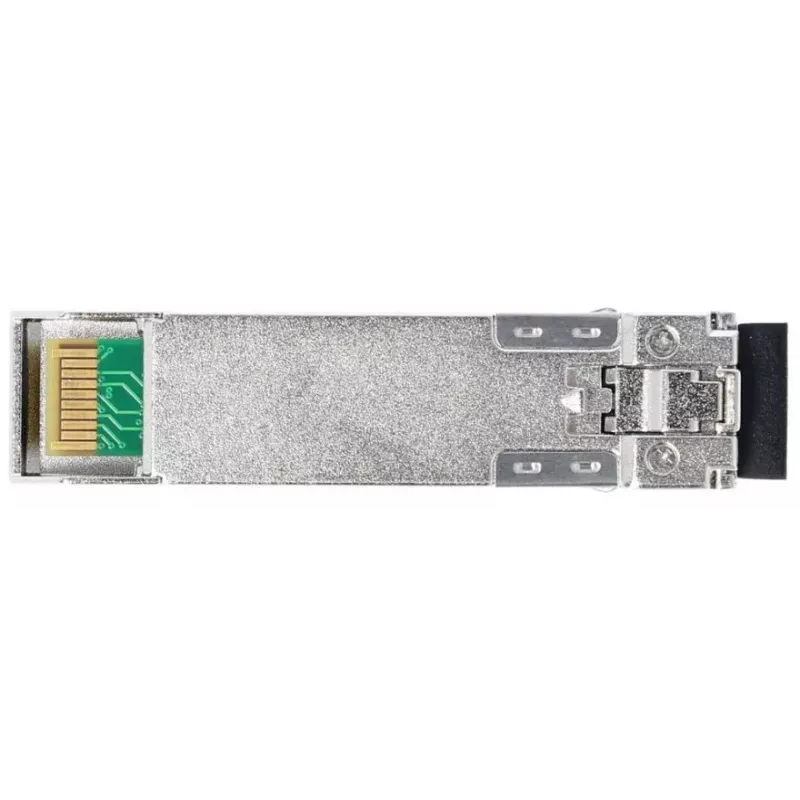

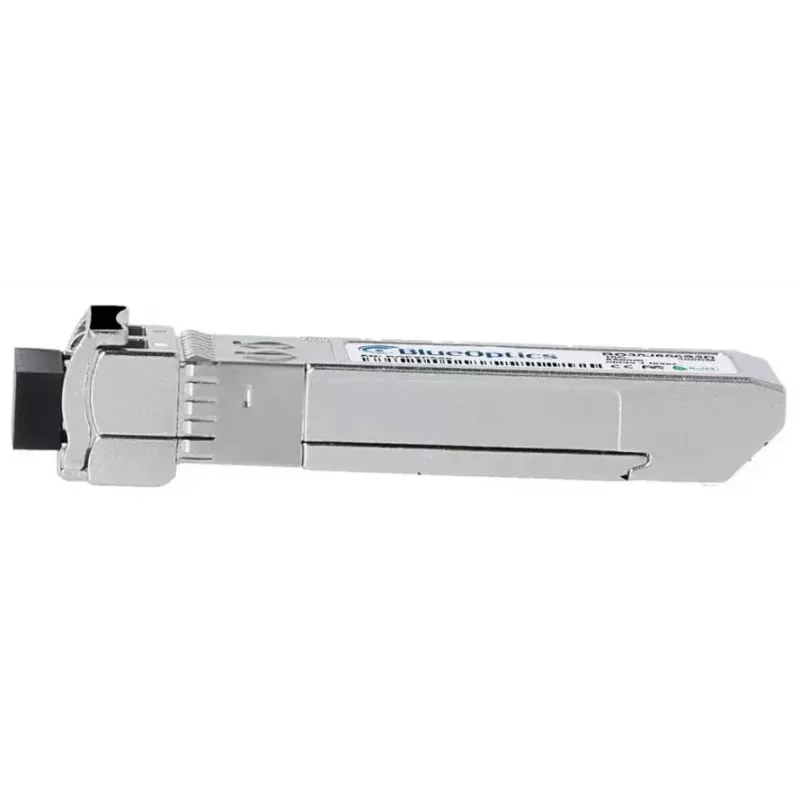

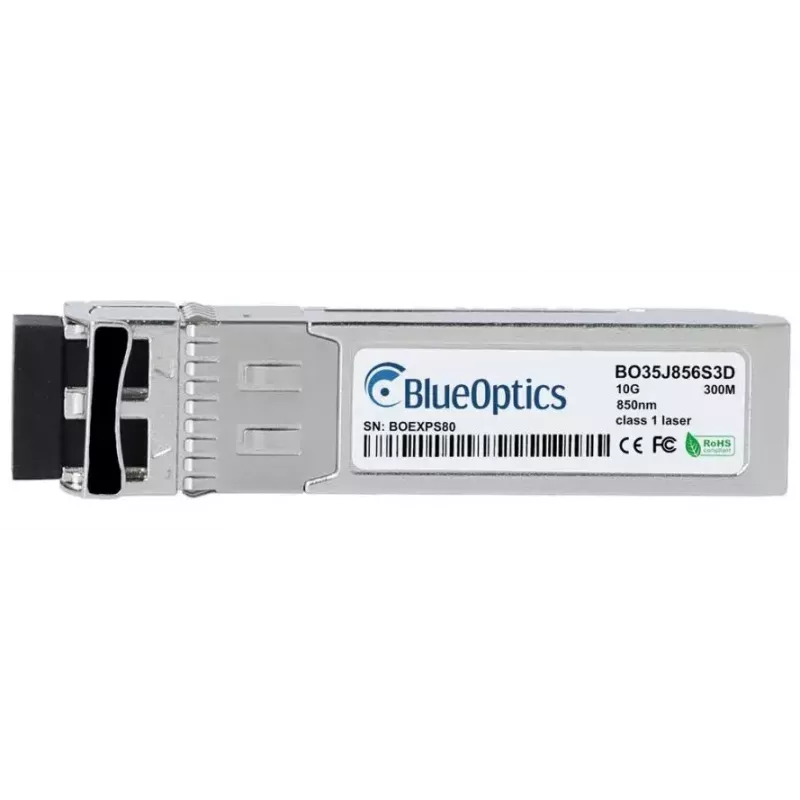

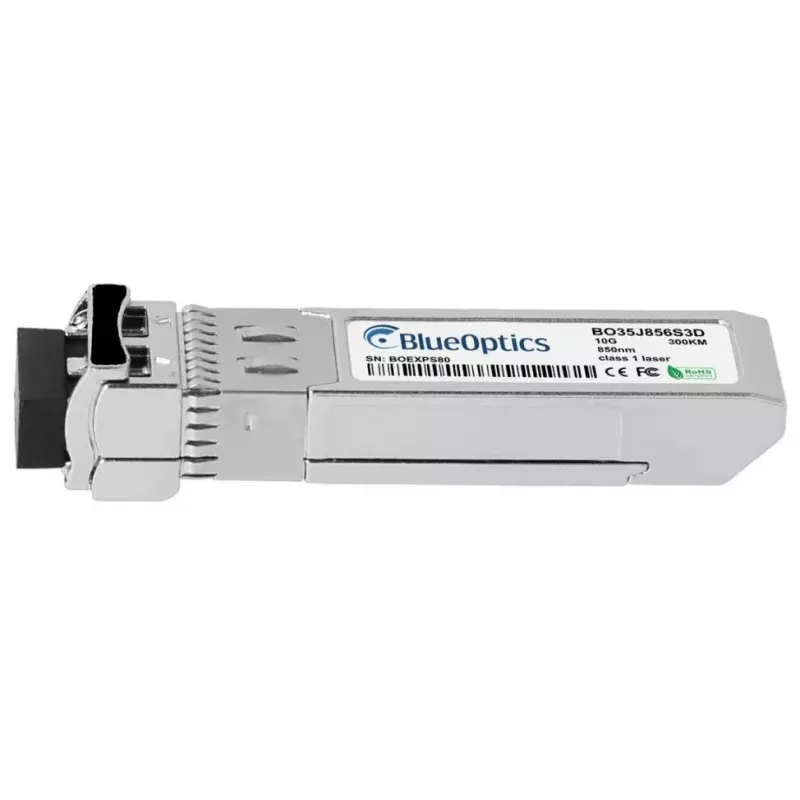

SFP+ 10GBASE-SR optinis modulis BlueOptics RDH10250/1-BO 300 m

„BlueOptics RDH10250/1-BO“ yra aukštos kokybės SFP+ optinis modulis, skirtas didelės spartos duomenų perdavimui iki 10 Gbps trumpais atstumais per keliarežiminį šviesolaidį. Šis 10GBASE-SR standarto modulis su aliumininiu korpusu ir LC duplekso jungtimi užtikrina patikimą ryšį iki 300 metrų, naudojant 850 nm bangos ilgio lazerius. Jis sukurtas pagal MSA SFP+ formos faktoriaus specifikacijas, todėl yra suderinamas su įvairiais tinklo įrenginiais – jungikliais, maršrutizatoriais, saugojimo sistemomis ir kitais 10G palaikančiais įrenginiais.

Pagrindiniai privalumai

Modulis palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), leidžiantį realiu laiku tikrinti maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, priimtą galią ir temperatūrą (jei pagrindinė įranga tai palaiko). Aliumininis korpusas užtikrina gerą šilumos išsklaidymą ir mechaninį patvarumą, o standartizuota SFP+ forma leidžia lengvai montuoti ir keisti modulį karštojo prijungimo būdu. Dėl mažo svorio (apie 20 g) jis tinka tankiai išdėstytiems prievadams.

Pagrindinės specifikacijos

• Ryšio sparta: 10 Gbps
• Standartas: 10GBASE-SR
• Bangos ilgis: 850 nm
• Maksimalus atstumas: 300 m (OM3/OM4 keliarežiminis šviesolaidis)

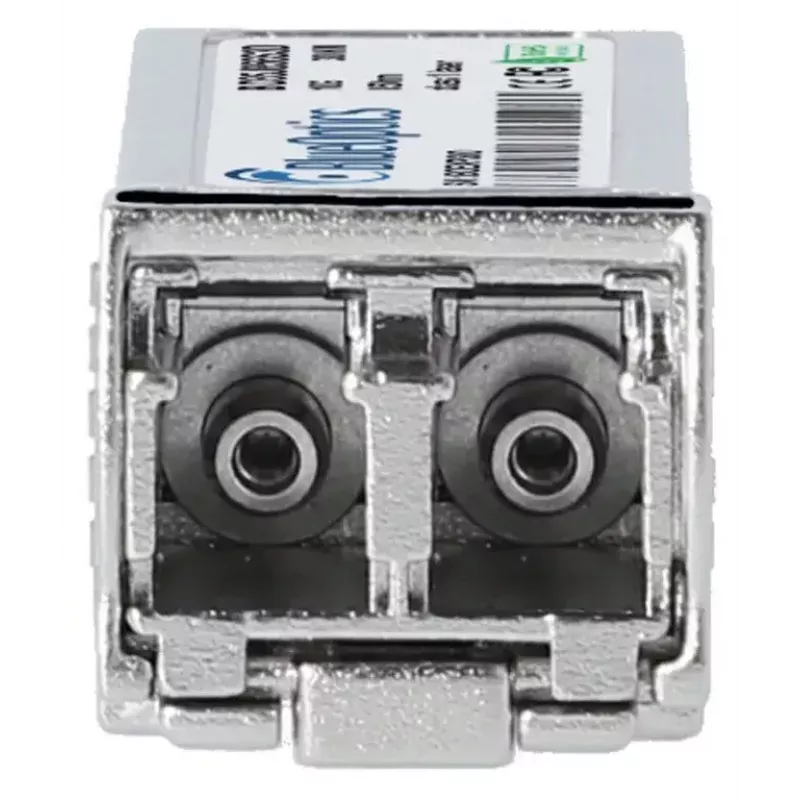

• Jungtis: LC dupleksas
• Formos faktorius: SFP+ (MSA suderinamas)
• Diagnostika: DDM/DOM (jei palaiko pagrindinė įranga)
• Korpusas: Aliuminis
• Svoris: ~20 g

Kaip naudoti

Įstatykite modulį į laisvą SFP+ prievadą suderinamame tinklo įrenginyje, laikydamiesi karštojo prijungimo ir ESD apsaugos reikalavimų. Prijunkite LC duplekso keliarežiminį šviesolaidinį kabelį tarp dviejų modulių abiejuose ryšio galuose. Patikrinkite ryšio būseną per pagrindinį įrenginį. Jei reikia DDM/DOM, įjunkite diagnostikos stebėjimą valdymo sąsajoje. Naudokite OM3/OM4 šviesolaidį ir aukštos kokybės LC duplekso laidus, kad pasiektumėte nurodytą 300 m atstumą.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite OM3/OM4 keliarežiminį šviesolaidį ir aukštos kokybės LC duplekso šviesolaidinius laidus. Įsitikinkite, kad pagrindinė įranga palaiko trečiųjų šalių SFP+ modulius ir DDM/DOM, jei reikalinga diagnostika. Laikykitės ESD apsaugos taisyklių, laikykite jungtis švarias, o nenaudojamus modulius saugokite su apsauginiais dangteliais.
