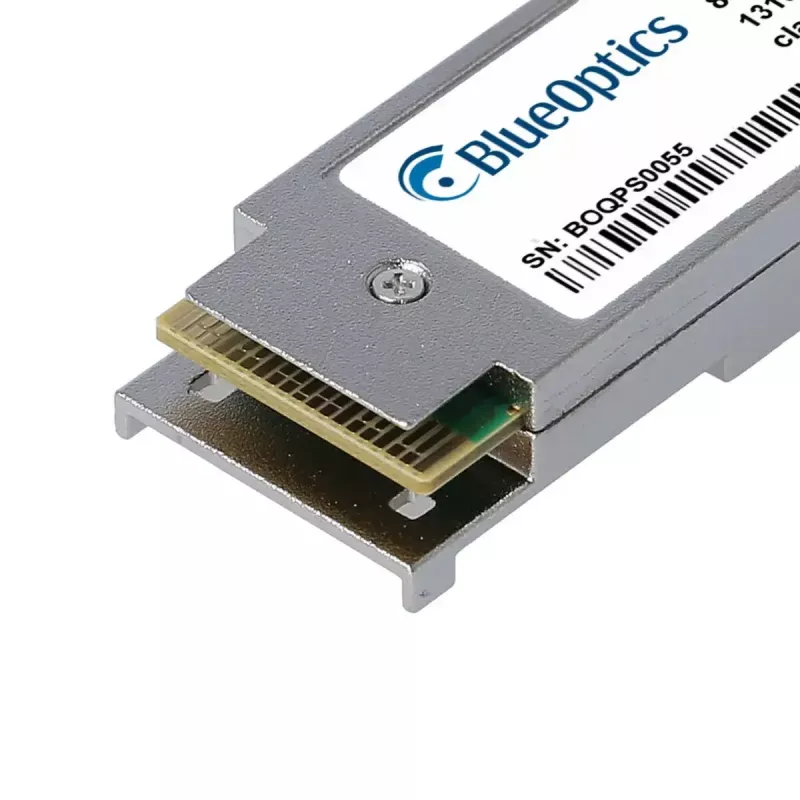

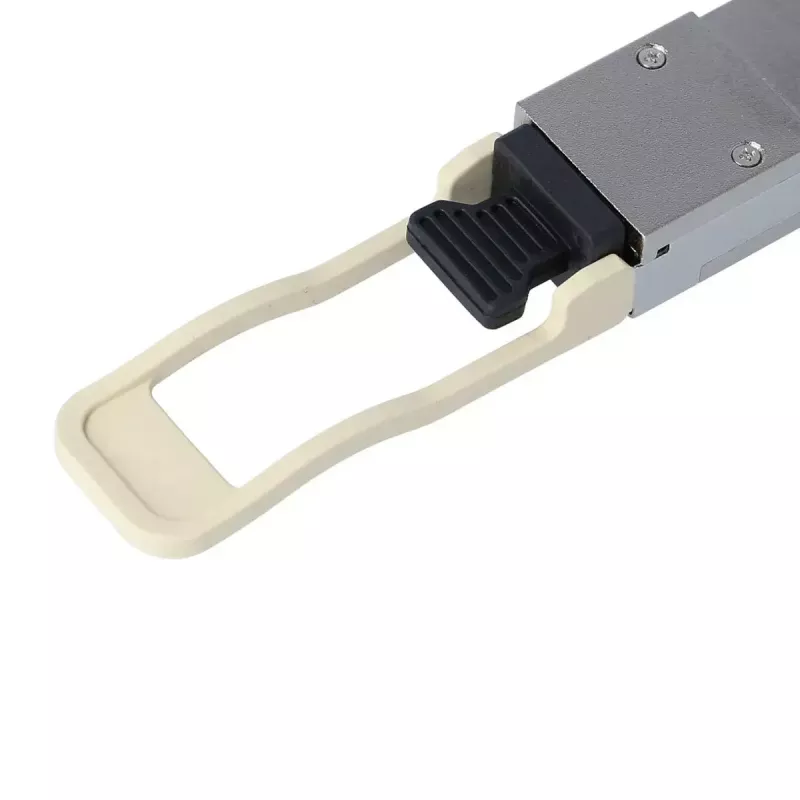

BlueOptics QSFP56-200G-SR-DE-BO tinklo siųstuvas-imtuvas

„BlueOptics QSFP56-200G-SR-DE-BO“ yra 200 Gbit/s šviesolaidinis QSFP56 modulis, skirtas trumpo nuotolio daugiamodėms jungtims su MTP/MPO jungtimi. Jis pagamintas iš aliuminio korpuso, sveria apie 40 g ir palaiko 200GBASE-SR4 perdavimo standartą, naudodamas 850 nm bangos ilgį tiek siuntimui, tiek priėmimui. Modulis atitinka MSA standartus, užtikrinančius fizinį suderinamumą su QSFP56 prievadais, ir yra skirtas didelio tankio tinklams, tokiems kaip duomenų centrai, įmonių agregacijos ar stuburo sluoksniai, kuriems reikalingas didelis pralaidumas ir mažas vėlavimas.

Privalumai

QSFP56 sąsaja užtikrina 200 Gbit/s agreguotą pralaidumą, o MTP/MPO daugiamodis jungiklis leidžia patogiai naudoti lygiagrečią optinę kabeliją. Lengvas ir kompaktiškas aliumininis korpusas supaprastina montavimą ir valdymą stelaže. Gamyba pagal MSA specifikacijas garantuoja sąveiką su pagrindinėmis aparatinės įrangos platformomis, palaikančiomis standartinius QSFP56 SR4 siųstuvus-imtuvus. Skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkcijos leidžia realiu laiku tikrinti pagrindinius veikimo parametrus, jei tai palaiko pagrindinė įranga.

Tinka

• Duomenų centro tinklo jungtims (jungiklis-jungiklis arba jungiklis-agregacija)
• Aukšto našumo skaičiavimo klasteriams ir serverių tarpusavio jungtims
• Saugyklos tinklo (SAN) aukštutinėms nuorodoms, palaikančioms „Fibre Channel over Ethernet“
• Trumpo nuotolio miestelio magistralėms ir agregacijos nuorodoms (iki daugiamodžio nuotolio ribų)

Pagrindinės specifikacijos

• Sąsajos tipas: QSFP56
• Perdavimo standartas: 200GBASE-SR4 (lygiagreti daugiamodė optika)
• Jungtis: MTP/MPO daugiamodė
• Bangos ilgis: 850 nm (Tx ir Rx)
• Korpuso medžiaga ir spalva: aliuminis, aliuminio apdaila
• Svoris: apie 0,04 kg
• Formos faktorius: QSFP56 4 kanalų lygiagreti optika
• Skaitmeninės diagnostikos stebėjimas (DDM/DOM), jei palaiko pagrindinė įranga

Kaip naudoti

Įdiekite „BlueOptics QSFP56“ modulį į suderinamą QSFP56 prievadą jungiklyje, maršrutizatoriuje ar saugykloje, laikydamiesi gamintojo karštojo įjungimo nurodymų. Prijunkite tinkamą MTP/MPO daugiamodį šviesolaidinį kabelį arba laidynę prie modulio ir atitinkamos skydo ar įrenginio. Patikrinkite nuorodos būseną ir kanalų konfigūraciją pagrindinės įrangos valdymo sąsajoje. Jei reikalinga skaitmeninė diagnostika, įjunkite ir nuskaitykite prieinamus diagnostikos duomenis per pagrindinę sistemą, kad patikrintumėte maitinimo įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir temperatūrą.

Rekomendacijos

Naudokite OM3/OM4 daugiamodį šviesolaidį ir sertifikuotus MTP/MPO laidus geriausiam nuotoliui ir našumui užtikrinti. Įsitikinkite, kad pagrindinė įranga aiškiai palaiko QSFP56 SR4 modulius ir DDM, jei reikalingas stebėjimas. Laikykite jungtis švarias ir laikykitės standartinių šviesolaidžio tvarkymo procedūrų, kad išlaikytumėte signalo kokybę ir numatytą nuotolį.
