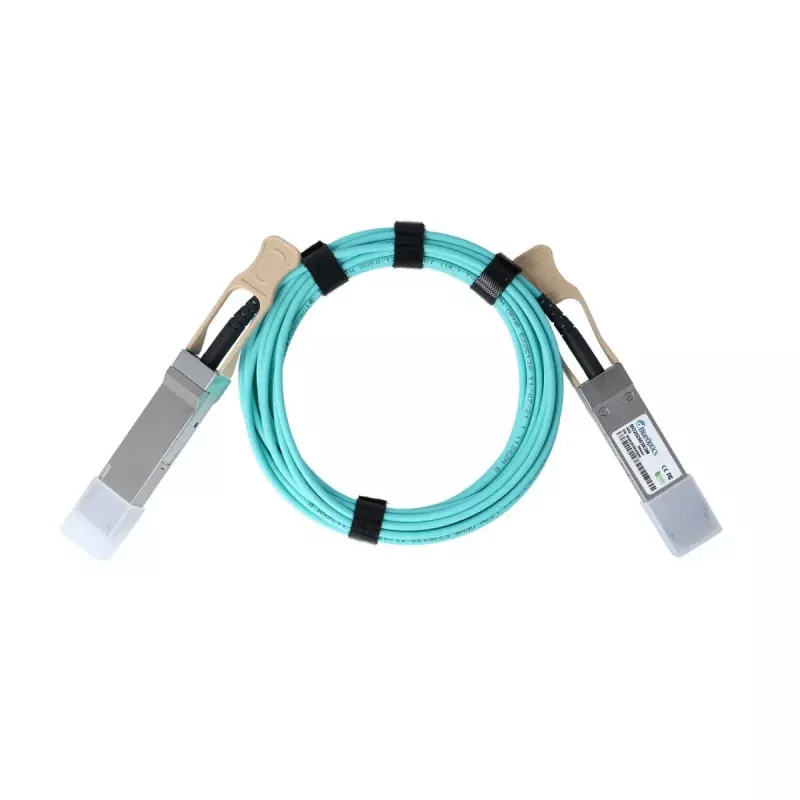

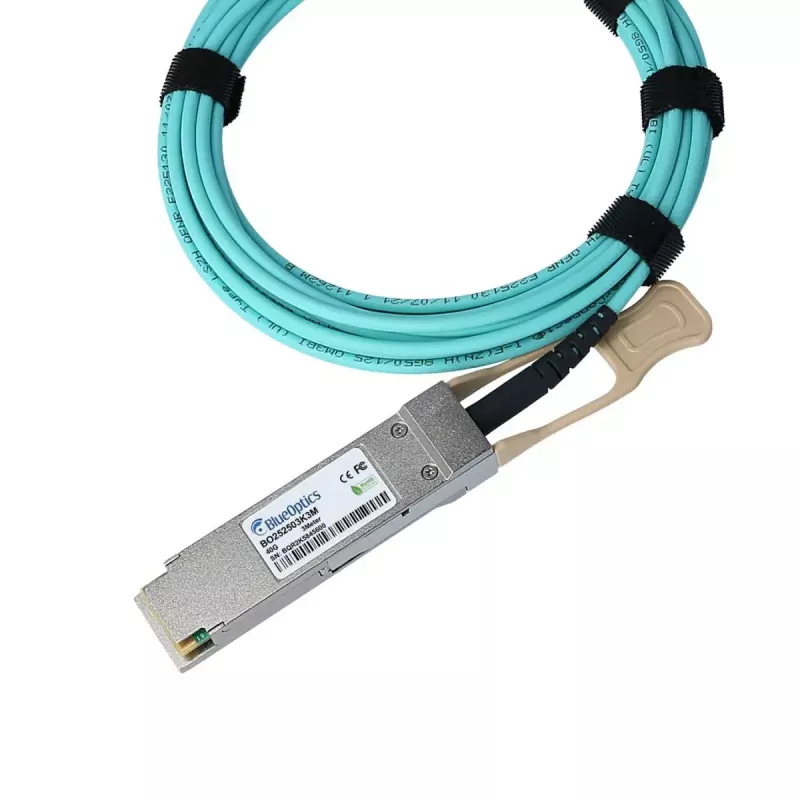

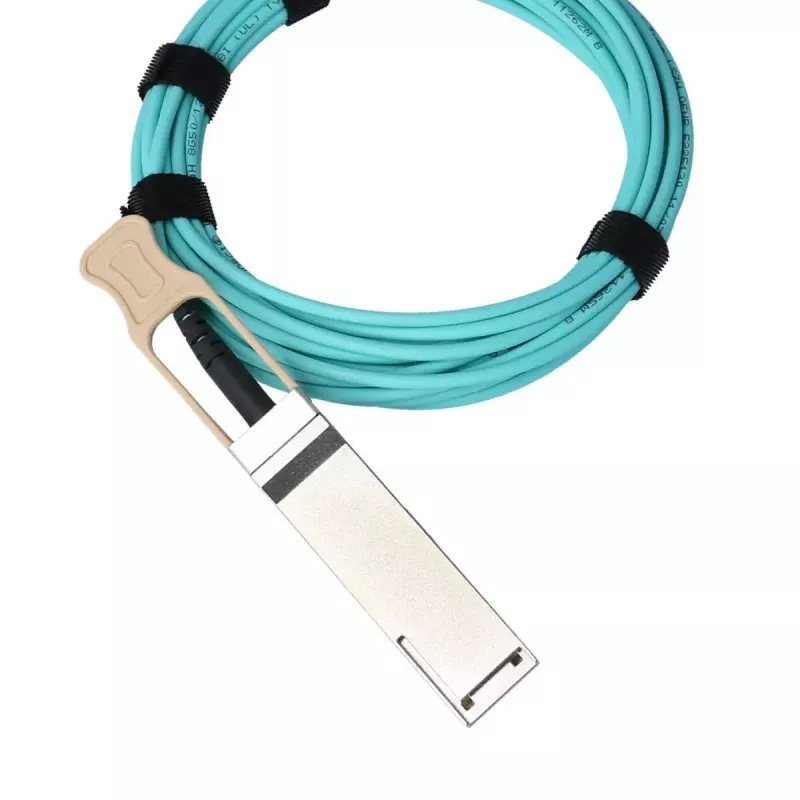

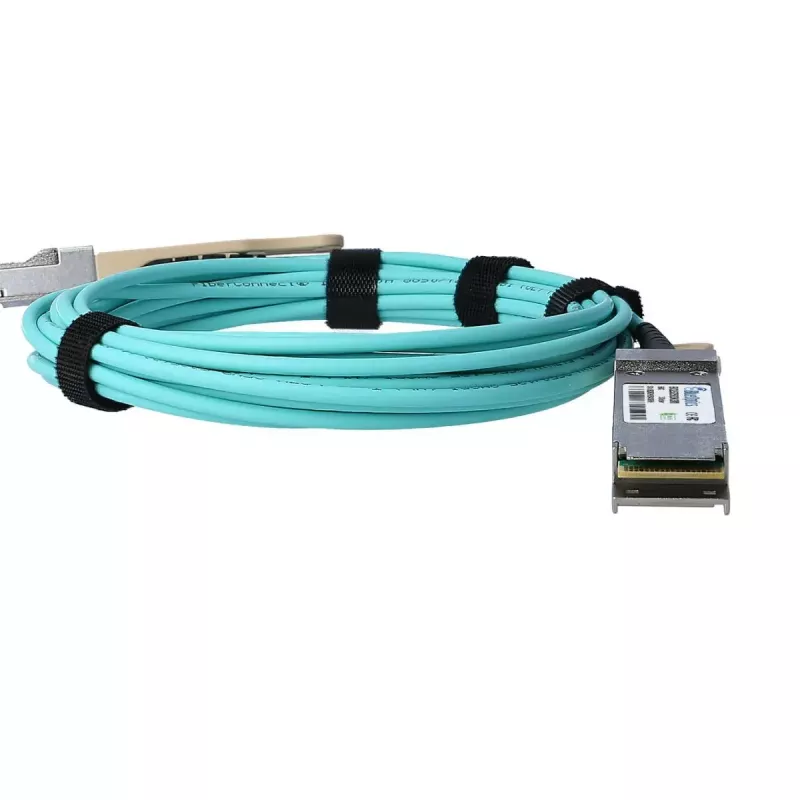

BlueOptics 470-ACOR-BO InfiniBand šviesolaidinis aktyvus kabelis 3m QSFP aqua

„BlueOptics 470-ACOR-BO“ yra 3 metrų aktyvus optinis kabelis (AOC) su QSFP kištukais abiejuose galuose, skirtas didelės spartos 40 Gbps duomenų perdavimui duomenų centruose ir įmonių tinkluose. Šis aqua spalvos daugiamodis šviesolaidinis kabelis integruoja siųstuvus-imtuvus galuose, užtikrinančius optinį signalo perdavimą ir priėmimą. Jis palaiko tokias protokolus kaip Ethernet, Fibre Channel over Ethernet ir SDH/SONET iki 40 Gbps linijos greičiu per 3 m atstumą. Kabelis yra paruoštas naudoti – nereikia atskirų jungiamųjų laidų ar lauko terminacijos.

Privalumai

Šis QSFP AOC užtikrina „plug-and-play“ jungiamumą su gamykloje išbandyta surinkimo sistema, sumažindamas poreikį lauke atlikti terminaciją ir valyti jungtis. Atitikimas MSA standartams ir kokybiškų optinių bei elektroninių komponentų naudojimas užtikrina pastovų signalo vientisumą ir ilgą eksploatavimo laiką. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą/priimamą optinę galią ir temperatūrą (jei tai palaiko pagrindinė įranga). Aktyvus optinis dizainas sumažina jautrumą elektromagnetiniams trikdžiams, tuo pačiu užtikrindamas didelį pralaidumą ir mažą delsą trumpais ir vidutiniais atstumais serverinėse.

Kam tinka

• 40 Gbps jungtims tarp QSFP palaikančių jungiklių
• Saugyklų sistemų ir SAN įrangos tarpusavio sujungimams, palaikantiems 40G AOC
• Trumpo atstumo InfiniBand arba Ethernet didelės spartos jungtims duomenų centruose
• Aplinkoms, kuriose reikalingas atsparumas elektromagnetiniams trikdžiams

Pagrindinės specifikacijos

• Kabelio tipas: aktyvus optinis kabelis (AOC) su QSFP į QSFP jungtimis
• Ilgis: 3 metrai
• Duomenų sparta: iki 40 Gbps bendra
• Skaidulos tipas: daugiamodė optinė skaidula
• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Spalva: aqua
• Skaitmeninė diagnostika: DDM/DOM palaikymas (kai palaiko pagrindinė įranga)

Kaip naudoti

Įdėkite kiekvieną QSFP jungtį į atitinkamus QSFP prievadus šaltinio ir paskirties įrenginiuose, kai įrenginiai yra išjungti pagal gamintojo rekomendacijas. Įsitikinkite, kad abu galiniai taškai palaiko reikiamą 40G linijos spartą ir nėra programinės įrangos apribojimų trečiųjų šalių AOC. Naudodami pagrindinės sistemos valdymo sąsają, patikrinkite ryšio būseną ir, jei galima, nuskaitykite skaitmeninės diagnostikos reikšmes. Venkite staigių lenkimų ir mechaninių įtempimų; laikykitės gamintojo rekomendacijų dėl prievadų valdymo ir karšto keitimo procedūrų.

Rekomendacijos

Prieš diegiant patikrinkite suderinamumą su konkrečiu jungikliu, maršrutizatoriumi ar saugyklos platforma bei įsitikinkite, kad platforma palaiko DDM/DOM, jei planuojate naudoti diagnostikos stebėjimą. Venkite aštrių lenkimų ir gniuždymo jėgų ant kabelio; laikykitės rekomenduojamo daugiamodės skaidulos lenkimo spindulio ir laikykite jungčių galus švarius nuo dulkių montavimo metu.
