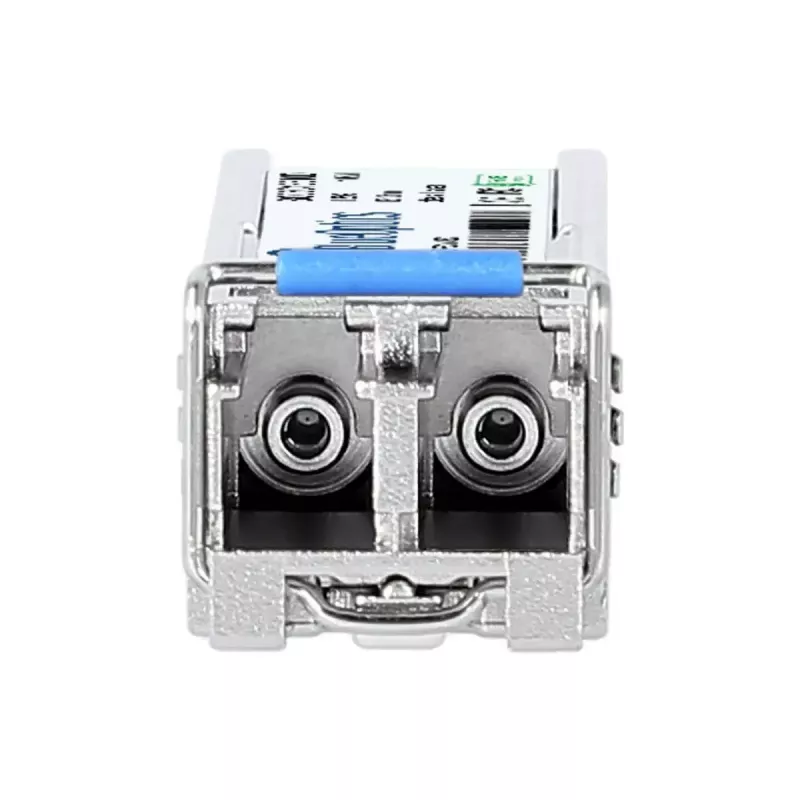

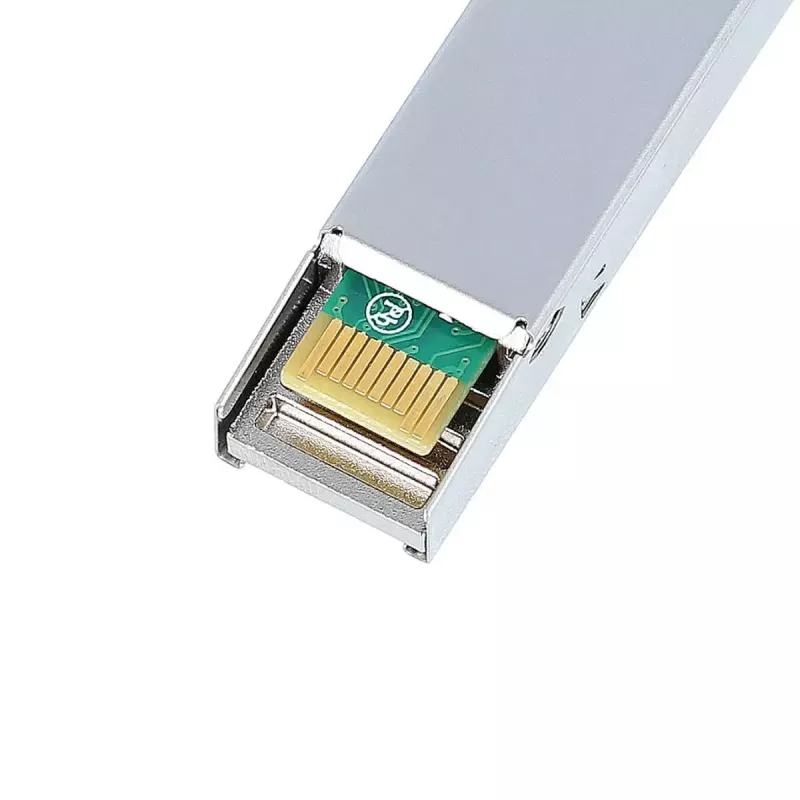

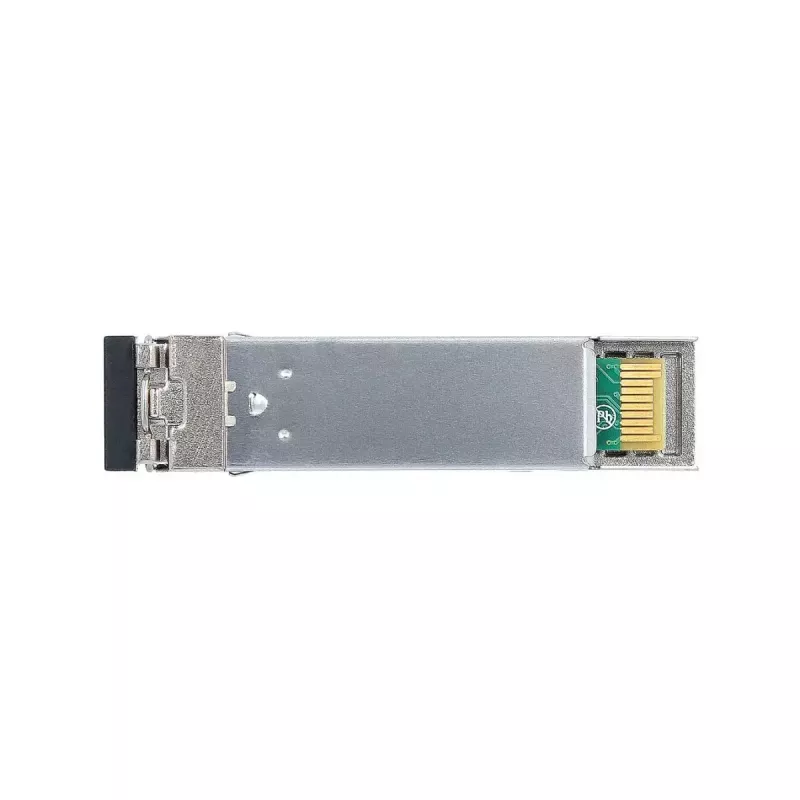

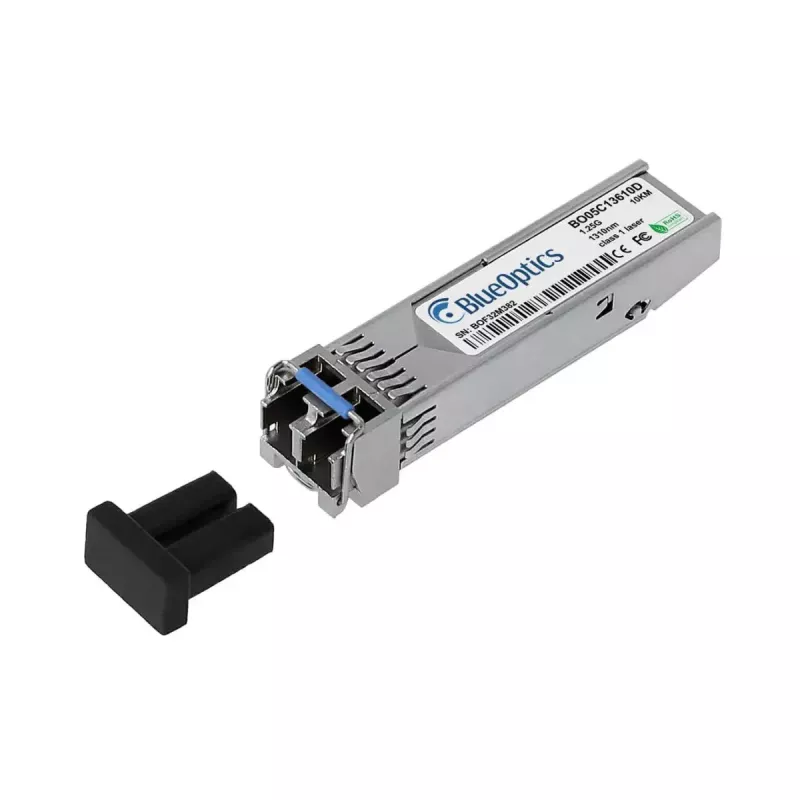

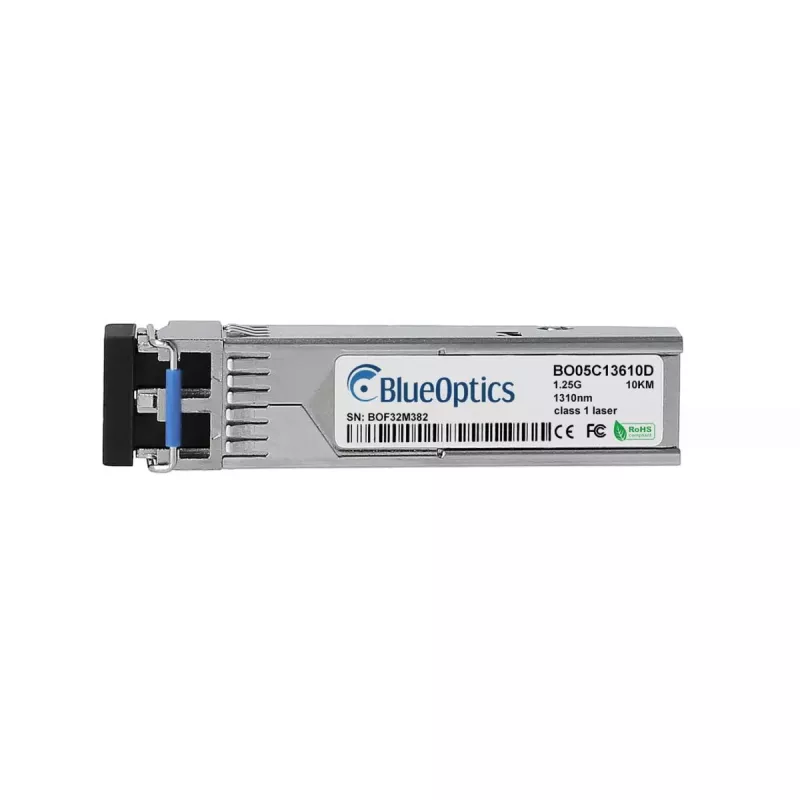

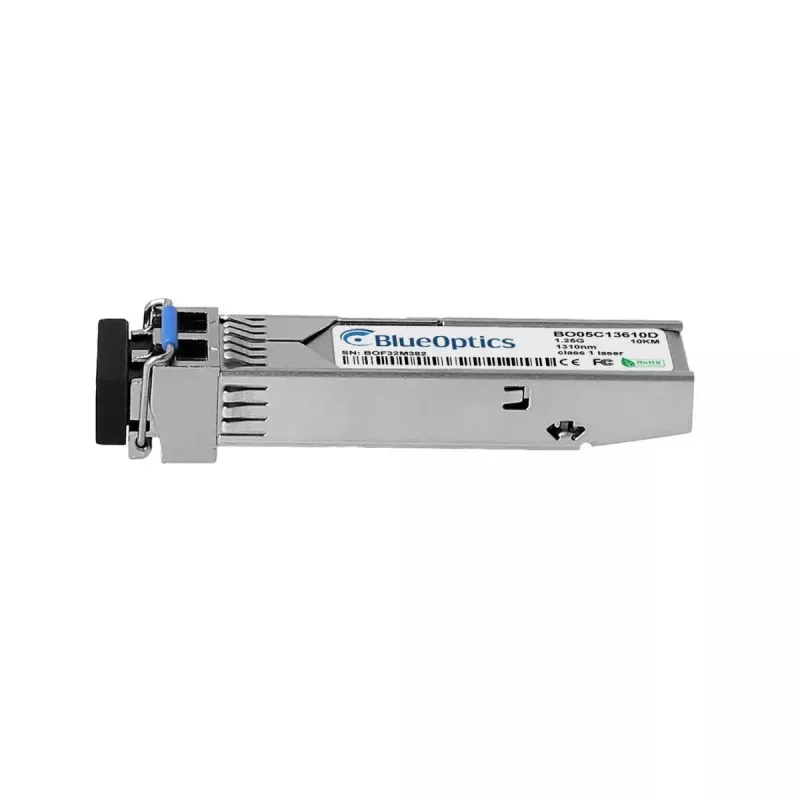

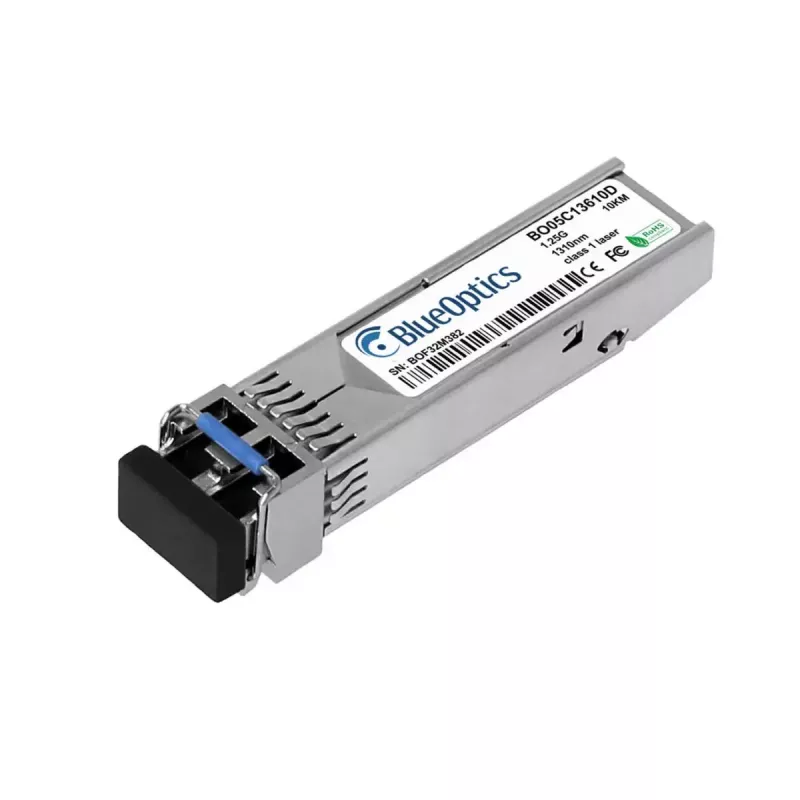

SFP siųstuvas-imtuvas BlueOptics 10720-GE-SFP-LH-BO Vienmodis 10 km

BlueOptics 10720-GE-SFP-LH-BO yra vienmodis SFP siųstuvas-imtuvas, skirtas ilgų nuotolių 1000BASE-LX optinėms jungtims iki 10 000 m. Šis modulis, pagamintas iš aliuminio ir sveriantis apie 20 g, naudoja LC dvigubą jungtį ir veikia 1310 nm bangos ilgiu tiek siuntimui, tiek priėmimui. Jis atitinka MSA formos faktoriaus standartus ir palaiko tokius protokolus kaip Ethernet bei Fibre Channel per Ethernet, todėl tinka integracijai į tinklo jungiklius, maršrutizatorius ir saugojimo sistemas, kurios priima MSA suderinamus SFP modulius.

Privalumai

Modulis užtikrina patikimą ilgo nuotolio optinį ryšį kompaktiškame, lengvame aliumininiame korpuse, kuris palengvina montavimą ir šilumos išsklaidymą. Atitikimas MSA standartams ir LC dviguba sąsaja užtikrina platų suderinamumą su aparatūros platformomis, palaikančiomis 1000BASE-LX SFP modulius. Siųstuvas-imtuvas palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), kuris pateikia veikimo parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, optinė išėjimo ir priėmimo galia bei temperatūra, jei pagrindinė sistema šias funkcijas palaiko.

Tinka

• Ilgiems vienmodžio pluošto ryšiams iki 10 km
• Gigabitiniams Ethernet keltuvams ir jungiklių tarpusavio jungtims
• Fibre Channel per Ethernet ir SDH/SONET sąsajų programoms
• Integracijai į jungiklius, maršrutizatorius, saugojimo masyvus ir pataisų skydelius

Pagrindinės techninės specifikacijos

• Formos faktorius: Small Form-factor Pluggable (SFP)
• Standartas: 1000BASE-LX
• Bangos ilgis: 1310 nm (Tx ir Rx)
• Maksimalus atstumas: iki 10 000 m vienmodžiu pluoštu
• Jungties tipas: LC dviguba
• Veikimo ypatybės: skaitmeninis diagnostikos stebėjimas (DDM/DOM) (MSA SFF-8472)
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: ~0,02 kg

Kaip naudoti

Įdiekite BlueOptics SFP į bet kurį suderinamą SFP lizdą, laikydamiesi pagrindinio įrenginio gamintojo nurodymų, kad išvengtumėte elektrostatinio išlydžio ir užtikrintumėte teisingą įstatymą. Prijunkite LC dvigubus vienmodžius šuolinius laidus prie siųstuvo-imtuvo, stebėdami teisingą siuntimo/priėmimo poravimą. Jei reikia, sukonfigūruokite pagrindinį įrenginį 1000BASE-LX jungčiai; modulis veikia skaidriai standartinėms Ethernet ir FC per Ethernet programoms. Jei pagrindinė sistema palaiko DDM/DOM, įsitikinkite, kad stebėjimas įjungtas, kad būtų galima matyti realaus laiko optinius ir elektrinius parametrus diagnostikai.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir LC dvigubus šuolinius laidus, o prieš įkišdami įsitikinkite, kad optinės jungtys yra švarios, kad būtų užtikrintas optimalus ryšio našumas. Patikrinkite suderinamumą su konkrečia tinklo įranga ir, jei įmanoma, įjunkite DDM/DOM stebėjimą, kad būtų lengviau atlikti priežiūrą ir gedimų nustatymą.
