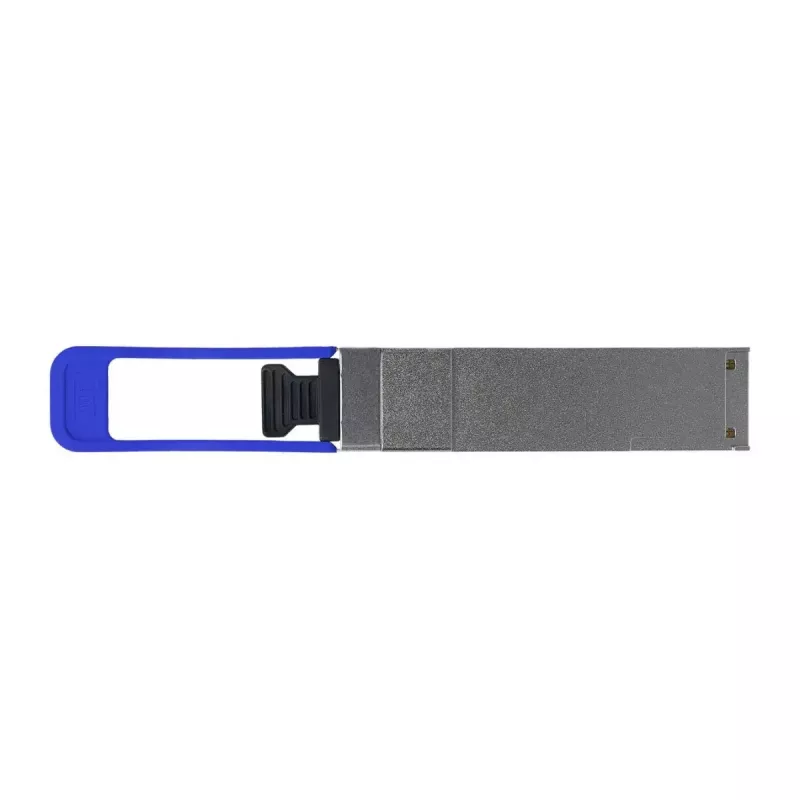

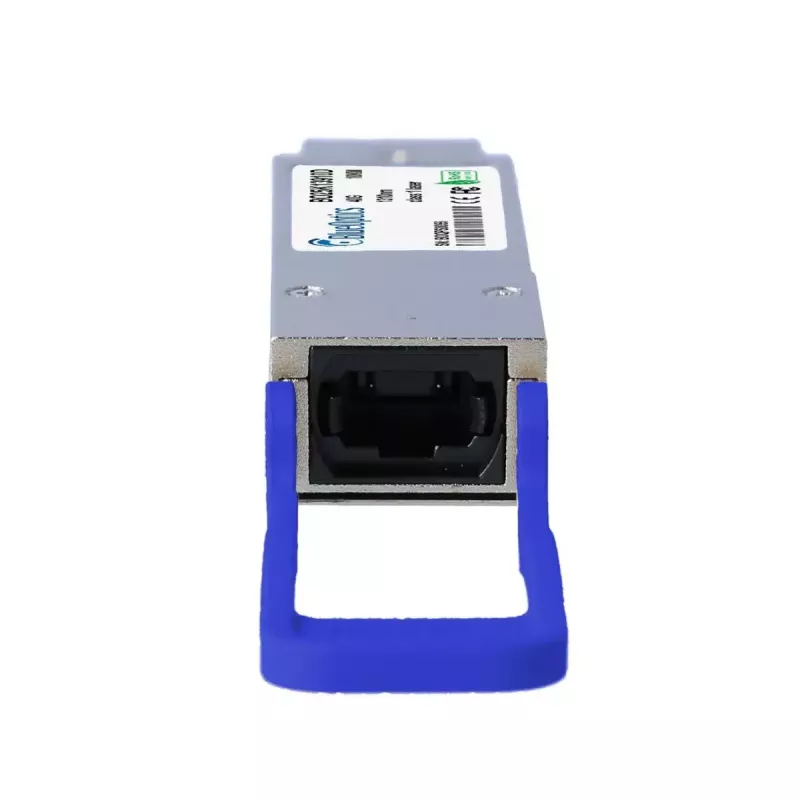

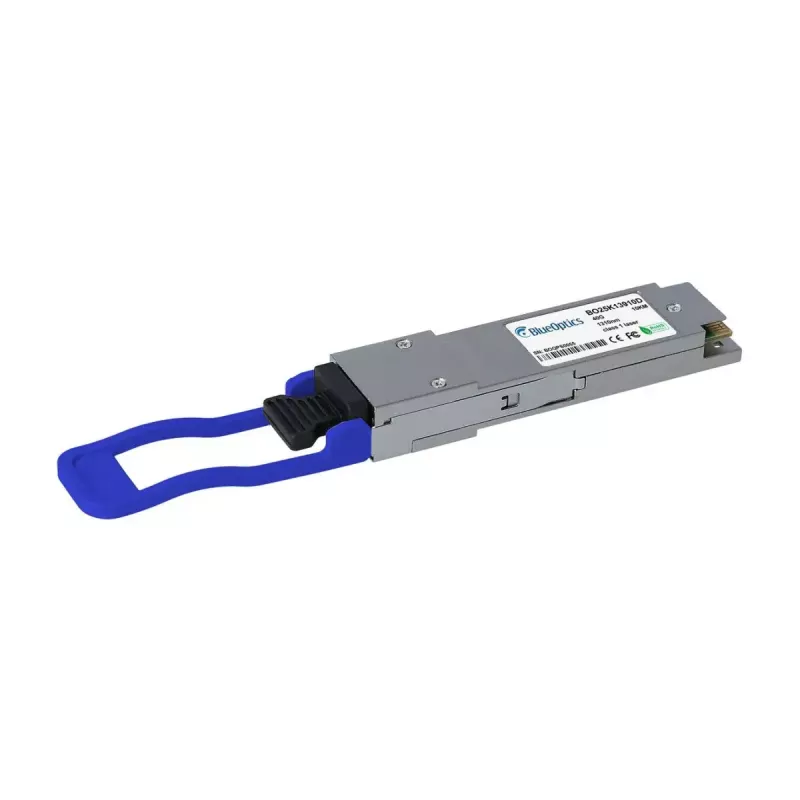

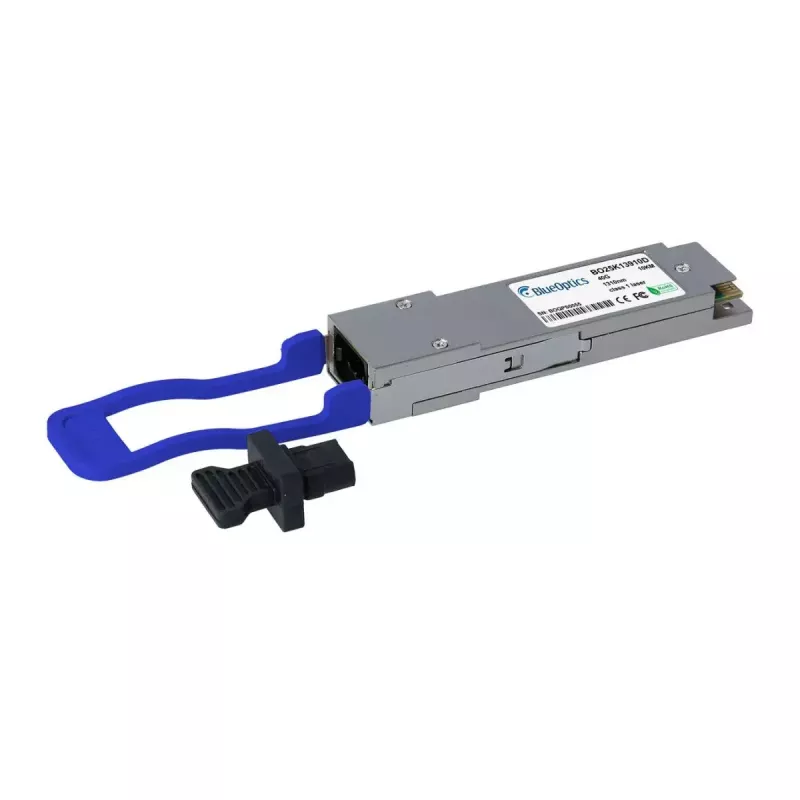

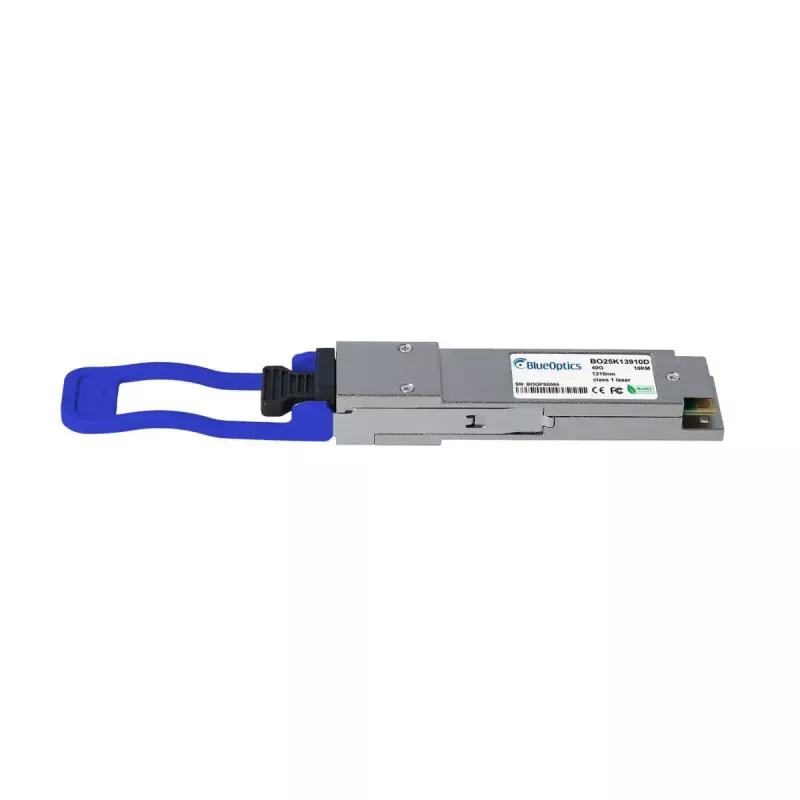

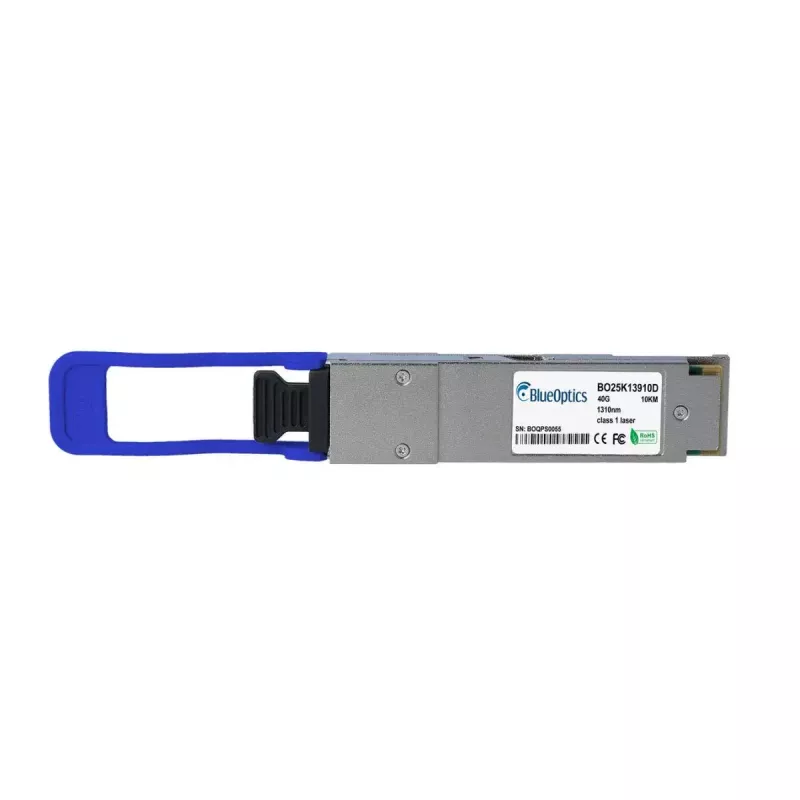

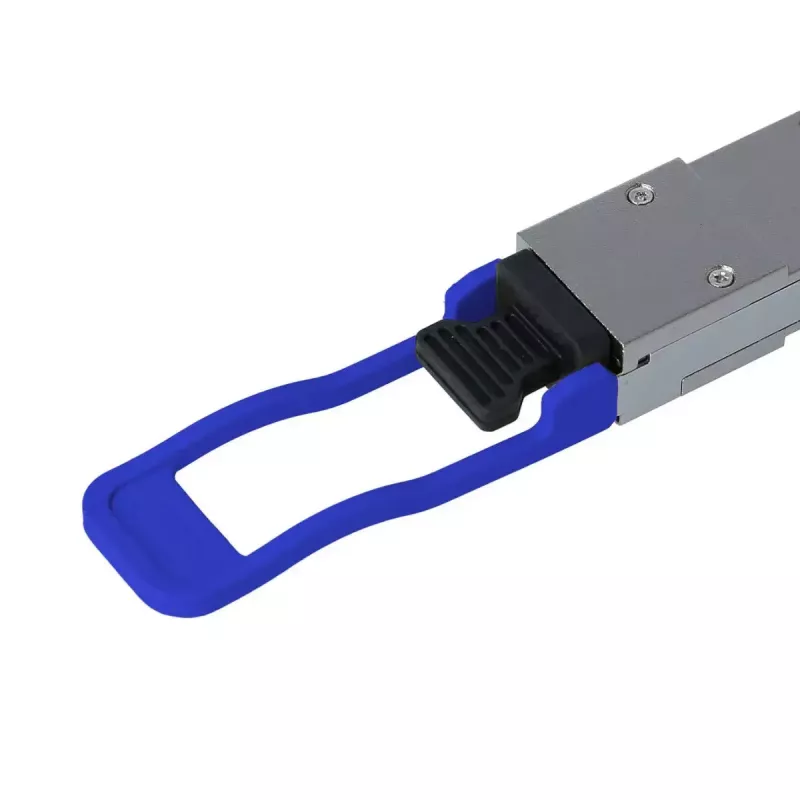

BlueOptics QSFP-40G-PLR4-CP-BO tinklo siųstuvas-imtuvas, 40 Gbit/s, 1310 nm, MPO/MTP

„BlueOptics QSFP-40G-PLR4-CP-BO“ yra aukštos kokybės QSFP šviesolaidinis siųstuvas-imtuvas, skirtas 40 Gbit/s duomenų perdavimui vienmodžiu šviesolaidžiu 1310 nm bangos ilgiu. Šis modulis naudoja MPO/MTP jungtį ir atitinka MSA QSFP mechaninius bei elektrinius standartus, užtikrindamas suderinamumą su įvairia tinklo įranga. Dėl kompaktiškos 40 g konstrukcijos ir 1 000 000 valandų MTBF jis idealiai tinka duomenų centrams ir aukšto našumo tinklams, kuriems reikalingi ilgi nuotoliai bei skaitmeninė diagnostika.

Privalumai

Šis QSFP siųstuvas-imtuvas palaiko vienu metu vykdomą optinių kanalų siuntimą ir priėmimą, o MPO/MTP kabeliai užtikrina standartizuotą sąsają didelio tankio instaliacijoms. Modulyje įdiegta skaitmeninės diagnostikos stebėsena (DDM/DOM), atitinkanti SFF-8472 standartą, leidžianti realiu laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę siuntimo/priėmimo galią ir temperatūrą. Sukurtas pagal MSA specifikacijas ir naudojant pramoninius komponentus, šis siųstuvas-imtuvas užtikrina stabilų veikimą ir ilgą tarnavimo laiką suderinamose tinklo platformose.

Tinka

• 40 Gbit/s Ethernet ir Fibre Channel per Ethernet jungtims
• Jungtims tarp jungiklių, maršrutizatorių ir saugojimo sistemų
• Didelio tankio MPO/MTP pataisų skydų instaliacijoms duomenų centruose
• Ilgesnio nuotolio vienmodžio šviesolaidžio jungtims iki kelių kilometrų

Pagrindinės techninės specifikacijos

• Sąsajos tipas: QSFP
• Maks. duomenų perdavimo sparta: 40 Gbit/s
• Optinis bangos ilgis: 1310 nm
• Jungties tipas: MPO/MTP
• Šviesolaidžio tipas: Vienmodis
• Svoris: 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM (MSA SFF-8472 suderinamas)
• Formos faktorius: QSFP (MSA suderinamas)
• Tipinis veikimo nuotolis: suprojektuotas kelių kilometrų vienmodžiams ruožams (tikslų nuotolį žiūrėkite sistemos dokumentacijoje)

Kaip naudoti

Įdiekite modulį į suderinamą QSFP lizdą tikslinio jungiklio, maršrutizatoriaus ar saugojimo įrenginio, kuris palaiko atitinkamą QSFP siųstuvo-imtuvo specifikaciją. Prijunkite vienmodžius MPO/MTP pataisų laidus prie siųstuvo-imtuvo ir užtikrinkite teisingą poliškumą bei šviesolaidžio trasavimą. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį, ir, jei yra galimybė, įjunkite arba pasiekite DDM/DOM stebėseną per įrenginio valdymo sąsają, kad matytumėte realaus laiko diagnostines reikšmes. Montuodami ar išimdami laikykitės įrangos gamintojo nurodymų dėl karštojo prijungimo ir ESD atsargumo priemonių.

Rekomendacijos

Norėdami užtikrinti optimalų ryšio veikimą, naudokite aukštos kokybės vienmodžius MPO/MTP pataisų laidus ir suderinamus pataisų skydus, patikrinkite, ar pagrindinės įrangos programinė įranga palaiko trečiųjų šalių QSFP modulius, o diegimo metu stebėkite DDM parametrus. Laikykite jungčių galus švarius ir vadovaukitės ESD saugos praktika. Dėl tikslių nuotolio biudžetų ir maksimalaus nuotolio kreipkitės į šviesolaidžio tipo specifikacijas ir sistemos dokumentaciją.
