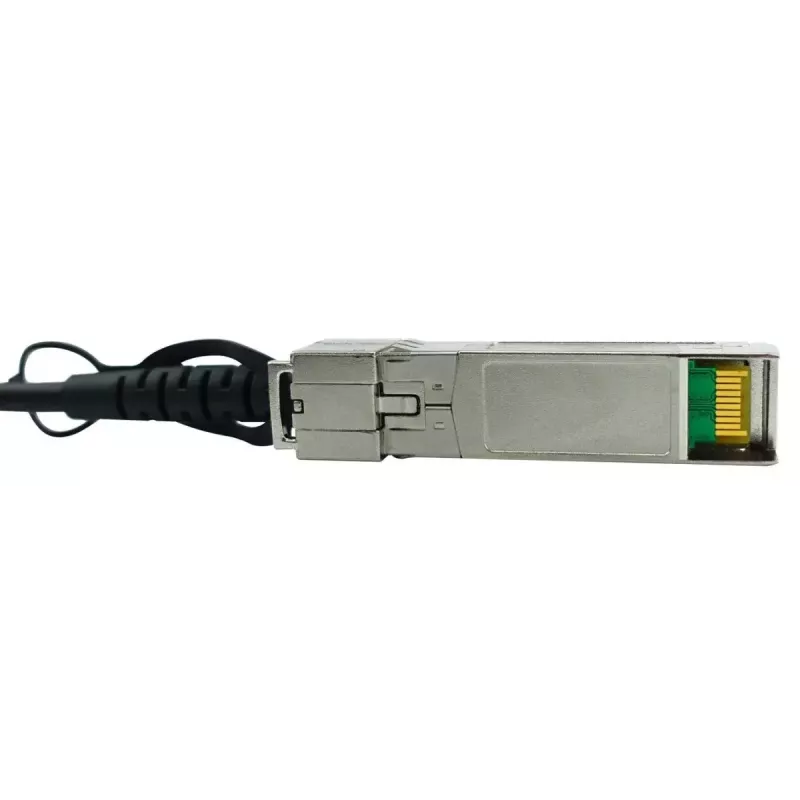

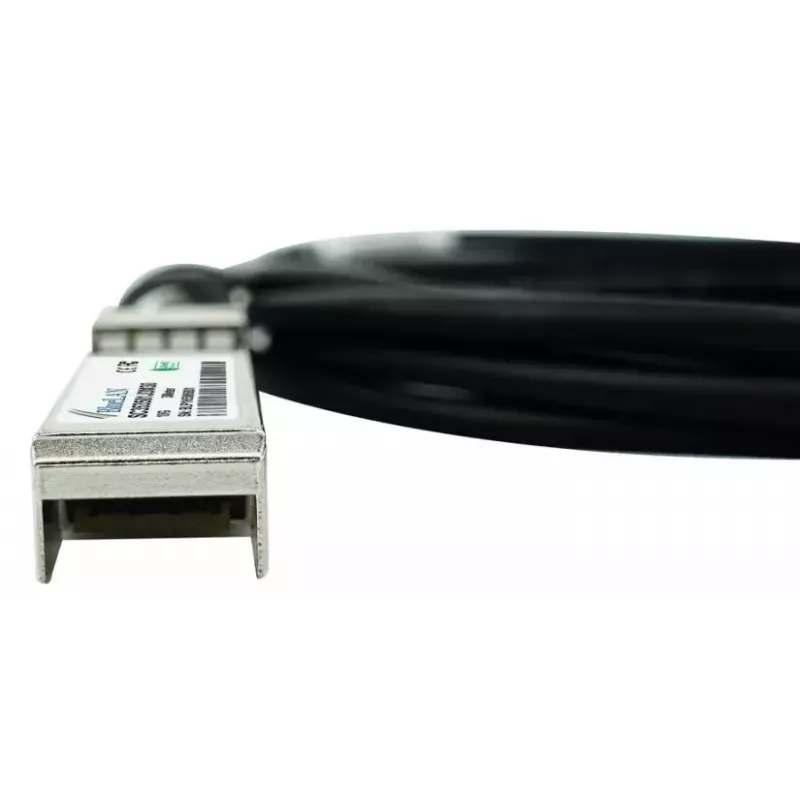

InfiniBand / šviesolaidinis kabelis BlueOptics XDL-TWX0101-BL 1 m SFP+ Kištukas / Kištukas

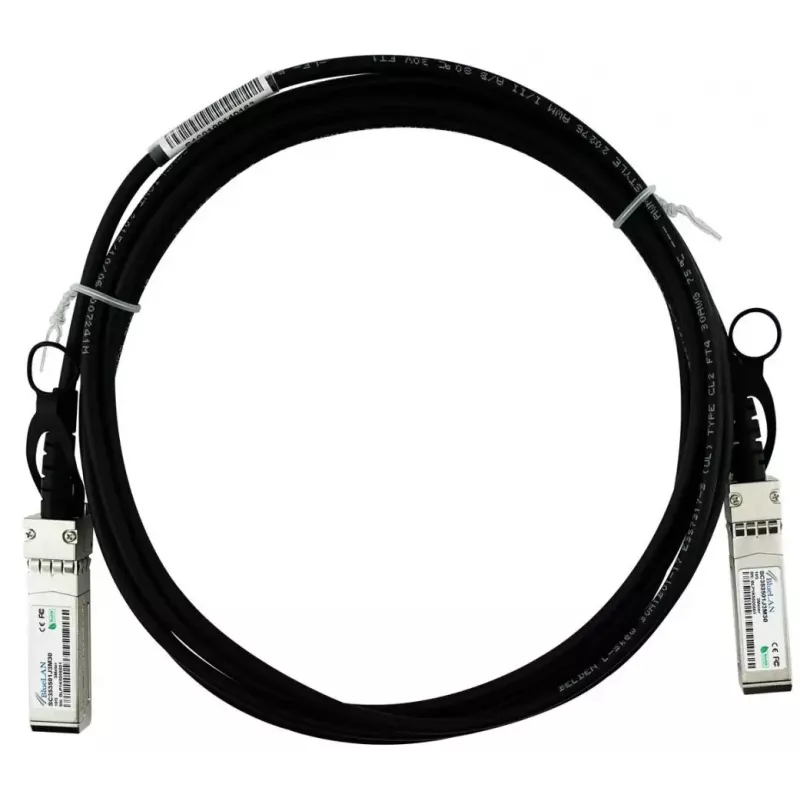

BlueOptics XDL-TWX0101-BL yra 1 metro ilgio InfiniBand / šviesolaidinis kabelis su SFP+ kištukinėmis jungtimis abiejuose galuose, skirtas didelės spartos duomenų perdavimui tarp stelažuose montuojamų įrenginių. Šis kabelis naudoja pasyvų tiesioginio prijungimo varinį twinax dizainą, suderinamą su 10GBase-CR programomis, ir yra skirtas trumpo atstumo elektriniams signalams perduoti tarp SFP+ prievadų. Atitinka MSA standartus, užtikrinančius suderinamumą su pagrindiniais jungikliais, maršrutizatoriais ir saugojimo sistemomis, palaikančiomis 10G SFP+ tiesioginio prijungimo kabelius.

Privalumai

Pasyvus tiesioginio prijungimo dizainas užtikrina mažą delsą ir mažą energijos suvartojimą, palyginti su aktyviais optiniais moduliais. SFP+ kištukinės jungtys leidžia tiesiogiai sujungti gretimus stelažų įrenginius arba trumpus tarpstelažinius ryšius. Atitikimas SFP+ fizinėms ir elektrinėms konvencijoms leidžia lengvai pakeisti arba pridėti prie esamų 10GBase-CR konfigūracijų.

Tinka

• Trumpo atstumo jungtims tarp jungiklių ir maršrutizatorių tame pačiame arba gretimuose stelažuose
• Tiesioginiams ryšiams su saugojimo sistemomis ir tinklo įrenginiais, turinčiais SFP+ prievadus
• 10 Gigabit Ethernet, FCoE ir InfiniBand programoms, veikiančioms 10 Gbit/s greičiu per 1 m atstumą

Pagrindinės specifikacijos

• Ilgis: 1 metras
• Jungties tipas: SFP+ kištukas – SFP+ kištukas
• Palaikomas perdavimo greitis: iki 10 Gbit/s
• Kabelio tipas: pasyvus varinis twinax tiesioginis prijungimas (suderinamas su 10GBase-CR)
• Laido skerspjūvis: 30 AWG (tipinis twinax DAC)

Kaip naudoti

Įstatykite BlueOptics XDL-TWX0101-BL SFP+ jungtis į atitinkamus tinklo įrenginių SFP+ prievadus, kol užsifiksuos. Įsitikinkite, kad abu įrenginiai palaiko pasyvius 10GBase-CR tiesioginio prijungimo twinax kabelius ir kad reikalingi perdavimo protokolai (Ethernet, FCoE, Fibre Channel ar InfiniBand) yra įjungti ir sukonfigūruoti. Venkite aštrių lenkimų ir per didelės įtampos kabeliui; tieskite jį stelaže ar tarp gretimų stelažų švelniais kampais, kad išlaikytumėte signalo vientisumą.

Rekomendacijos

Naudokite šį 1 m pasyvų SFP+ tiesioginio prijungimo kabelį trumpoms fiksuotoms jungtims, kai svarbiausia maža delsa ir mažas energijos suvartojimas. Prieš diegdami patikrinkite įrenginių suderinamumą su pasyviais twinax DAC ir po montavimo atlikite ryšio testą, kad įsitikintumėte, jog veikia visu 10 Gbit/s greičiu.
