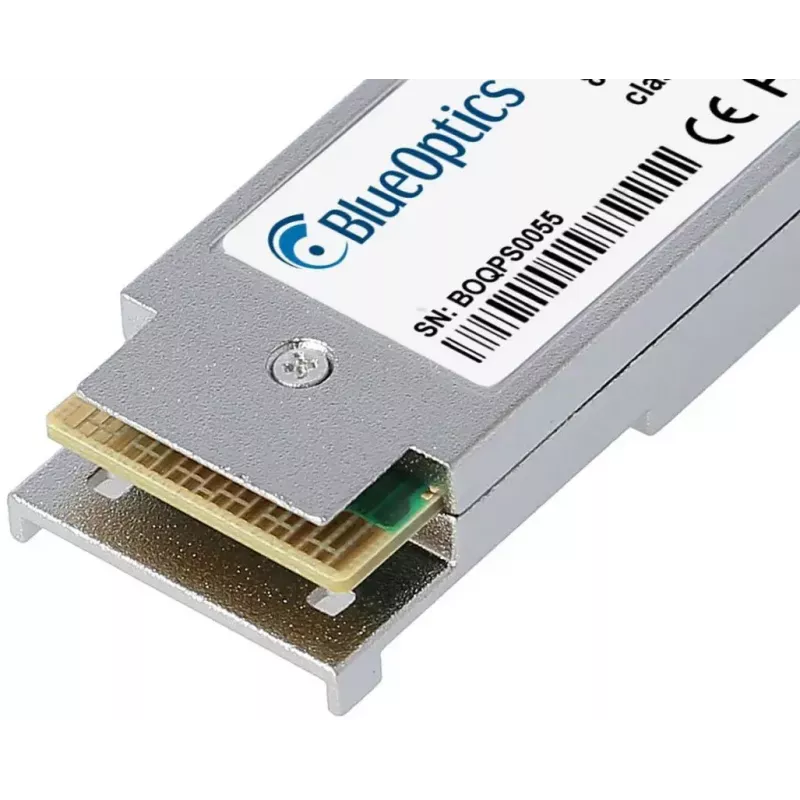

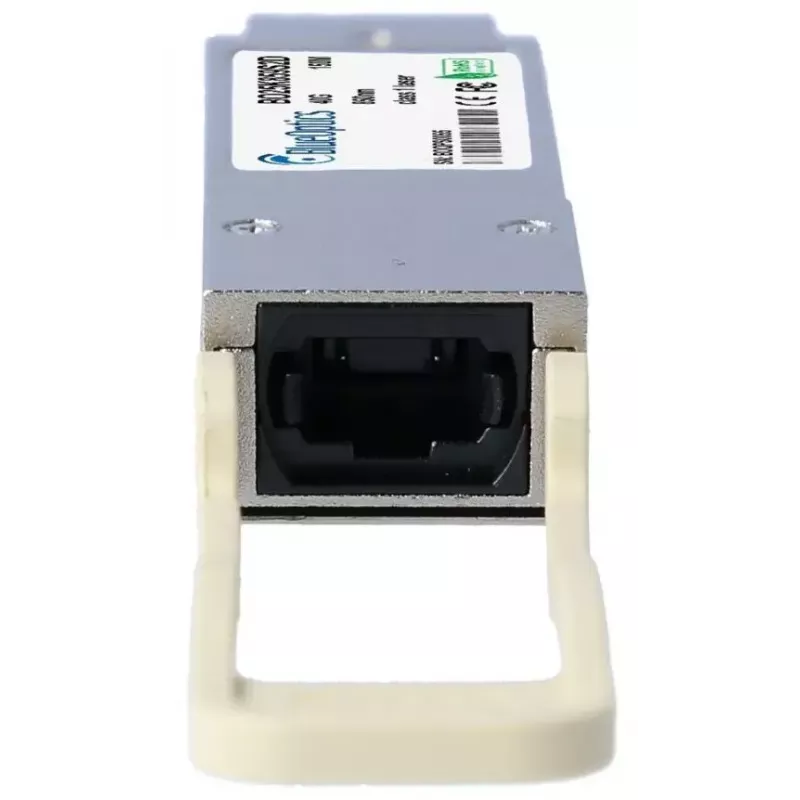

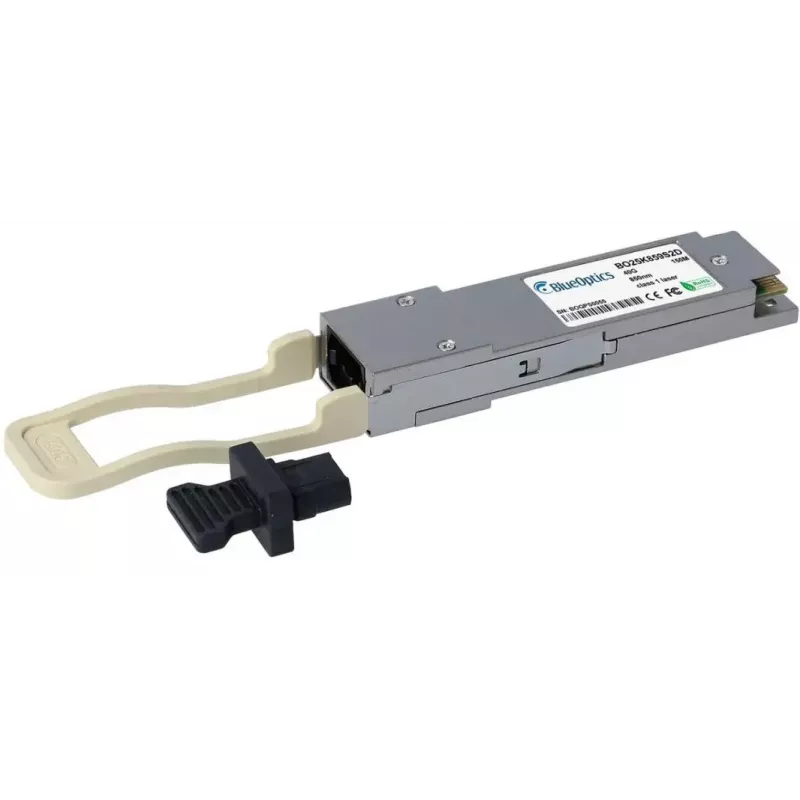

BlueOptics QSFP-40G-SR4 tinklo siųstuvas-imtuvas 40000 Mbit/s 850 nm

„BlueOptics QSFP-40G-SR4“ yra karštai keičiamas optimis modulis, skirtas trumpo nuotolio 40 Gigabit Ethernet jungtims. Jis palaiko iki 40000 Mbit/s duomenų perdavimo spartą ir naudoja 850 nm VCSEL pagrindu veikiančią optimę sąsają. QSFP formos faktorius sujungia keturias nuoseklias linijas į vieną kištukinį modulį, leidžiantį pasiekti didelį tankį ir paprastą integraciją į suderinamus komutatorius, maršrutizatorius bei tinklo plokštes.

Privalumai

Modulis užtikrina kompaktišką ir didelės spartos jungtį QSFP formos faktoriuje, sumažindamas prievadų tankį ir kabelių sudėtingumą, palyginti su keliais SFP moduliais. 850 nm bangos ilgis užtikrina suderinamumą su daugiamodžiu šviesolaidžiu trumpiems atstumams. Siųstuvas-imtuvas atitinka standartizuotas elektrines ir optines sąsajas, užtikrindamas sąveiką su įranga, palaikančia QSFP trumpo nuotolio modulius, ir garantuoja nuspėjamą našumą bei stabilų 40 Gbit/s klasės pralaidumą.

Pagrindinės techninės specifikacijos

• Formos faktorius: QSFP (karštai keičiamas)
• Duomenų perdavimo sparta: 40000 Mbit/s (40 Gbit/s)
• Bangos ilgis: 850 nm
• Atstumas: Iki 150 m su OM3 daugiamodžiu šviesolaidžiu, iki 400 m su OM4
• Sąsaja: 4x 10 Gbit/s elektrinės linijos, viena 40 Gbit/s optimė jungtis
• Laidininko tipas: Daugiamodis šviesolaidis (MMF)
• Atitiktis standartams: IEEE 802.3ba 40GBASE-SR4, QSFP MSA
• Darbinė temperatūra: nuo 0 °C iki 70 °C

Kaip naudoti

Įstatykite modulį į suderinamą QSFP prievadą komutatoriuje, maršrutizatoriuje ar tinklo plokštėje, kai įrenginys įjungtas (jei palaiko karštą keitimą). Naudokite tinkamą daugiamodį šviesolaidinį kabelį ir teisingą poliškumą. Patikrinkite ryšio būseną ir suderėtą spartą per įrenginio valdymo sąsają arba CLI. Jei reikia, atlikite papildomus konfigūracijos veiksmus pagal tinklo įrangos gamintojo rekomendacijas (pvz., įjungti prievadą, sukonfigūruoti VLAN arba agreguoti nuorodas).

Rekomendacijos

Rekomenduojama naudoti aukštos kokybės OM3 arba OM4 daugiamodį šviesolaidį, kad būtų pasiektas optimalus trumpo nuotolio našumas. Laikykite šviesolaidžio jungtis švarias, kad sumažintumėte įterpimo nuostolius. Prieš naudodami patikrinkite modulio suderinamumą su pagrindinės įrangos palaikomais QSFP trumpo nuotolio moduliais ir atnaujinkite programinę-aparatinę įrangą, kad būtų užtikrintas patikimas veikimas.
