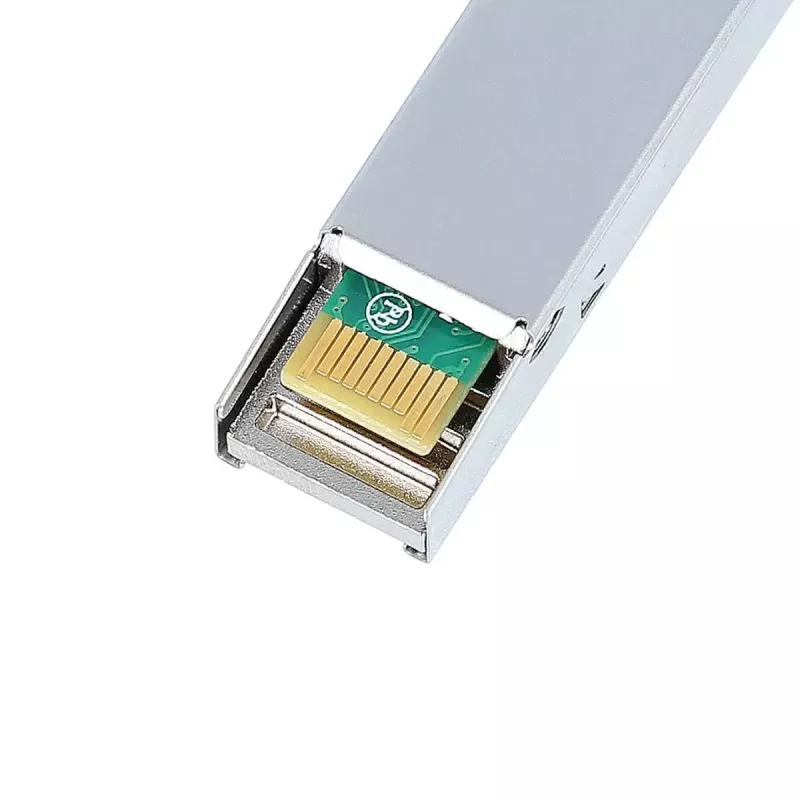

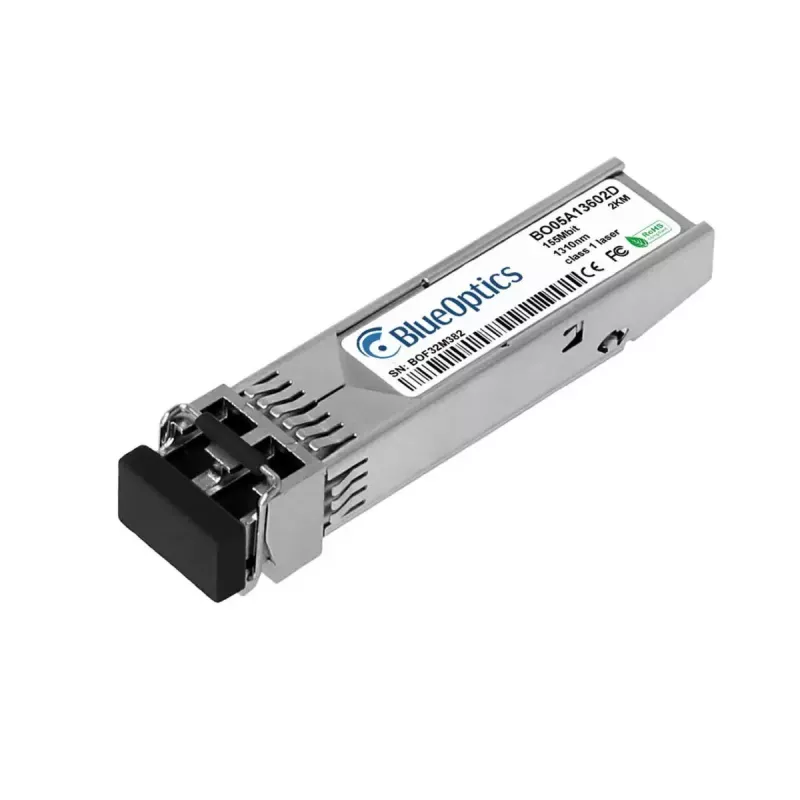

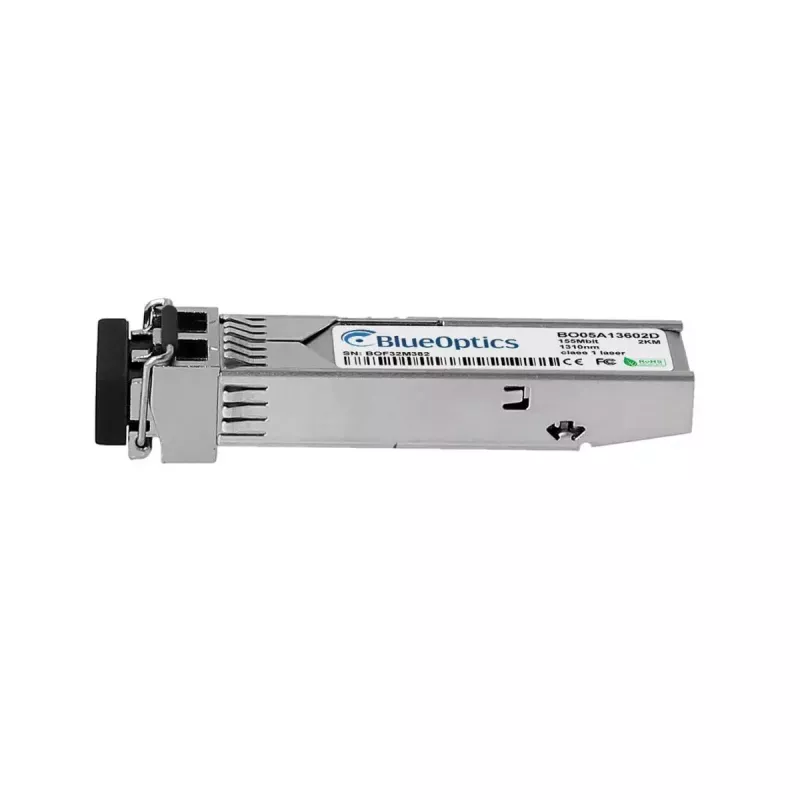

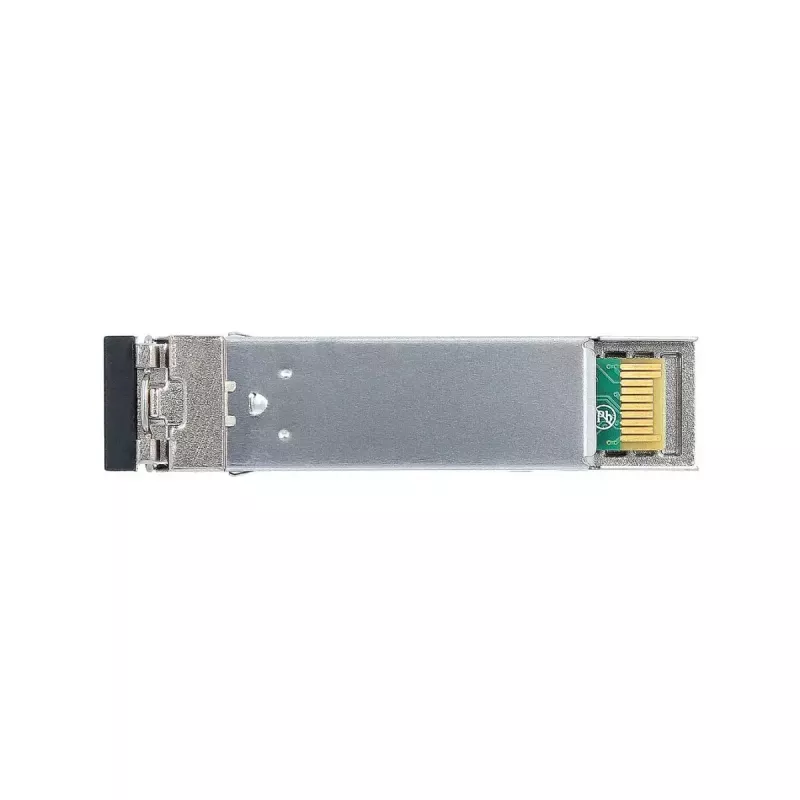

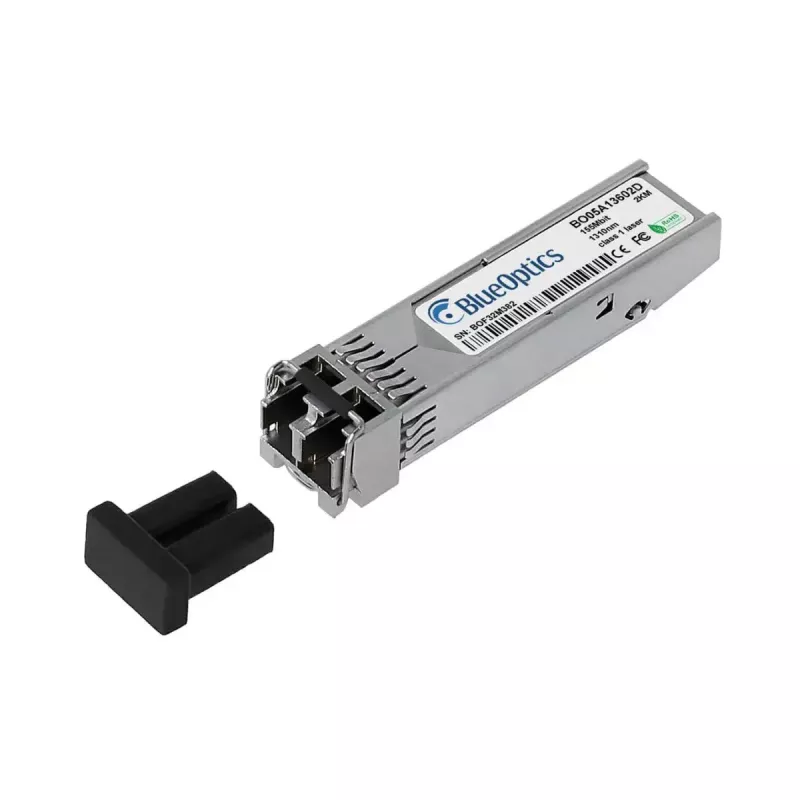

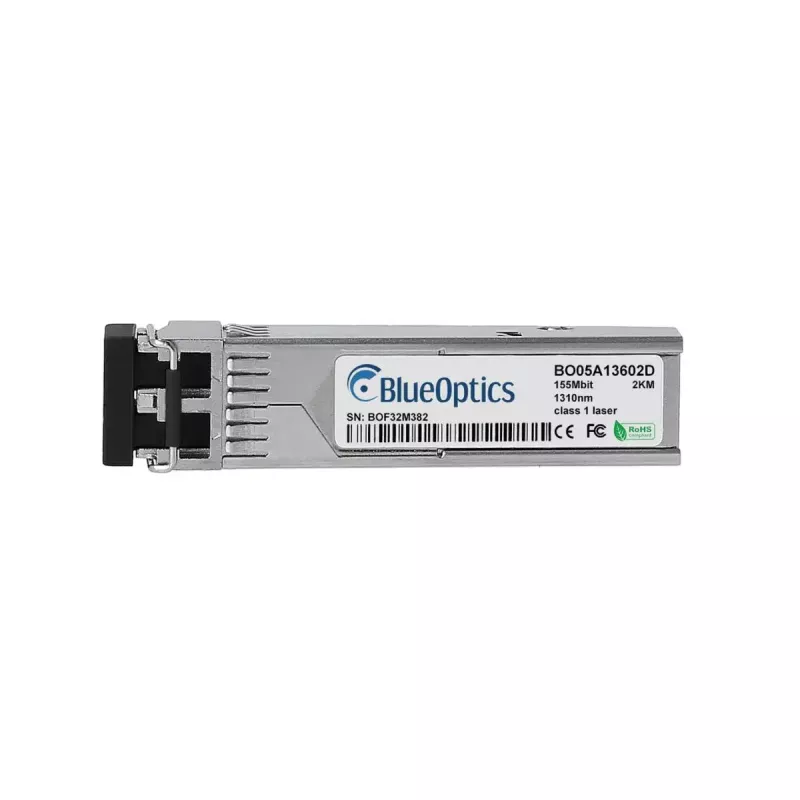

SFP optiminis siųstuvas-imtuvas BlueOptics ONS-SE-100-FX-BO 2000 m

„BlueOptics ONS-SE-100-FX-BO“ – tai skaidulinės optikos SFP siųstuvas-imtuvas, skirtas patikimam 100BASE-FX duomenų perdavimui per daugiamodį skaidulą iki 2000 m. Aliumininis korpusas užtikrina lengvumą ir mechaninį patvarumą, tinkamą stelažiniams įrenginiams. Modulis atitinka MSA standartus ir turi LC dvipusę jungtį, užtikrinančią suderinamumą su standartiniais SFP prievadais ir skaiduliniais laidais. Jis palaiko skaitmeninę diagnostiką (DDM/DOM), kai pagrindinis įrenginys tai leidžia, leidžiančią stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą ir gaunamą galią bei vidinę temperatūrą. Modulis tinkamas Ethernet, Fibre Channel over Ethernet ar SDH/SONET programoms, veikiant iki 155 Mbit/s sparta.

Privalumai

Aliumininis korpusas užtikrina mažą svorį ir mechaninį atsparumą, tinkamą stelažiniams įrenginiams. Atitiktis MSA standartams ir LC dvipusė jungtis leidžia lengvai integruoti su esamais SFP prievadais ir standartiniais skaiduliniais laidais. DDM/DOM palaikymas suteikia galimybę realiu laiku stebėti modulio būseną, kai pagrindinis įrenginys tai palaiko. Išbandytas suderinamumas su pagrindinėmis platformomis sumažina integravimo pastangas ir palengvina originalių siųstuvų-imtuvų keitimą.

Tinka

• Trumpoms ir vidutinėms daugiamodėms skaidulinėms jungtims iki 2 km
• 100BASE-FX Ethernet ir senesnėms optimėms tinklo jungtims
• Jungikliams, maršrutizatoriams, saugojimo sistemoms ir kitai įrangai su SFP prievadais
• Aplinkoms, kuriose reikalingas skaidulos elektromagnetinis atsparumas

Pagrindinės specifikacijos

• Formos faktorius: SFP (Small Form-factor Pluggable)
• Bangos ilgis: 1310 nm siuntimui ir priėmimui
• Maksimalus atstumas: iki 2000 m per daugiamodį skaidulą

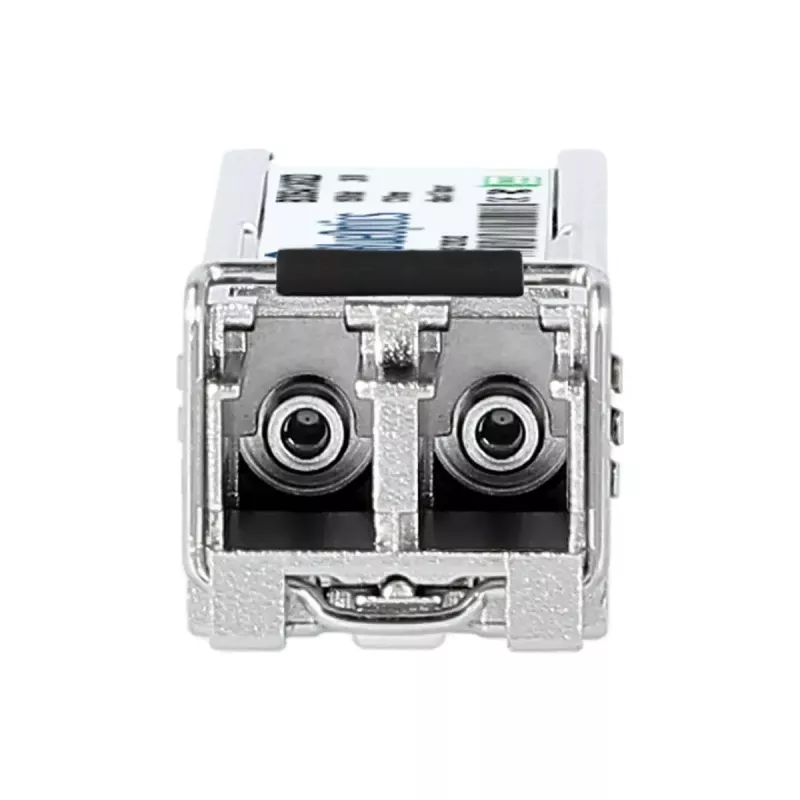

• Jungtis: LC dvipusė
• Duomenų sparta: palaiko 100BASE-FX (nominaliai iki 155 Mbit/s susijusiems protokolams)
• Korpuso medžiaga ir spalva: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM palaikoma, kai pagrindinis įrenginys suteikia sąsają

Kaip naudoti

Įstatykite SFP siųstuvą-imtuvą į suderinamą SFP lizdą pagal gamintojo karštojo keitimo ir elektrostatinės iškrovos (ESD) atsargumo priemones. Prijunkite LC dvipusius daugiamodžius skaidulinius laidus, užtikrindami teisingą siuntimo/priėmimo orientaciją. Patikrinkite ryšio būseną pagrindiniame įrenginyje ir, jei galima, nuskaitykite DDM/DOM parametrus per valdymo sąsają, kad patvirtintumėte galios lygius ir modulio temperatūrą. Išimdami modulį, išjunkite prievadą arba laikykitės įrangos karštojo keitimo procedūros, kad išvengtumėte ryšio trikdžių.

Rekomendacijos

Naudokite aukštos kokybės daugiamodžius LC laidus ir, jei įmanoma, veskite skaidulą per skirstomuosius skydus, kad išlaikytumėte jungčių vientisumą. Įsitikinkite, kad pagrindinio įrenginio programinė įranga palaiko trečiųjų šalių SFP modulius ir DDM/DOM, jei reikia realaus laiko diagnostikos. Venkite lenkti skaidulą mažesniu nei minimalus lenkimo spindulys ir apsaugokite jungtis nuo dulkių naudodami apsauginius dangtelius, kai jų nenaudojate.
