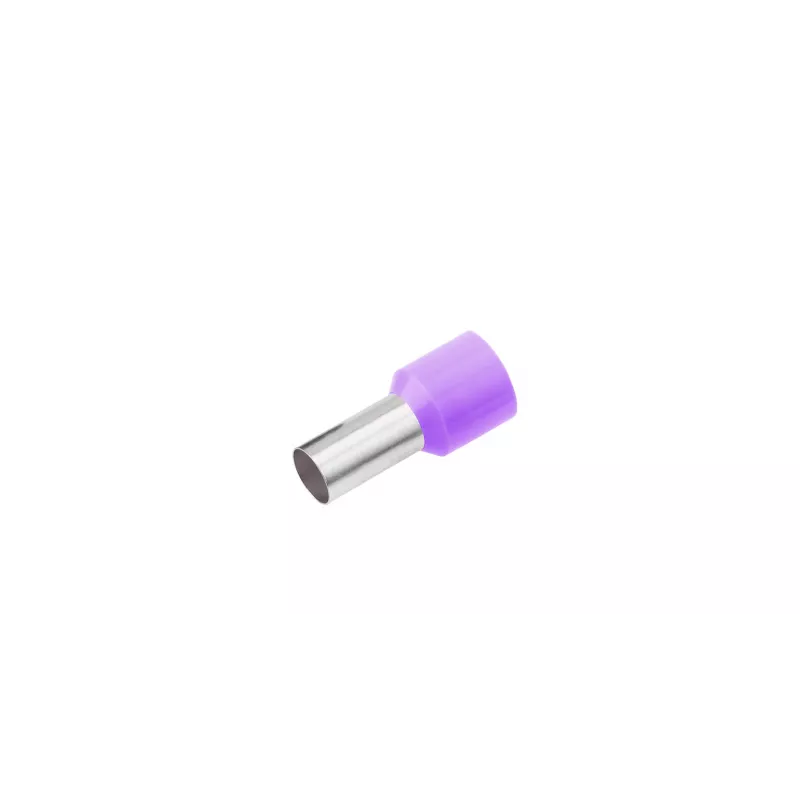

Cimco 187103 vielos antgalio įvorė 0,25 mm² dalinai izoliuota violetinė (100 vnt.)

0,25 mm² nominalus skerspjūvis – pati smulkiausia standartinė įvorių klasė, skirta itin plonų daugiasluoksnių laidininkų prijungimui. Cimco 187103 rinkinyje rasite 100 vienetų alavuoto elektrolitinio vario įvorių su violetine polipropileno izoliacine mova, atitinkančių DIN 46228 4 dalies reikalavimus.

Kodėl verta rinktis

• Alavuotas elektrolitinis varis užtikrina puikų laidumą ir atsparumą korozijai net ilgai eksploatuojant.
• Polipropileno izoliacinė mova suteikia įtempimo mažinimą ir apsaugą, veikia nuo -40 °C iki +105 °C temperatūroje.
• Violetinė spalva leidžia akimirksniu atpažinti 0,25 mm² skerspjūvį – nereikia matuoti, mažėja klaidų rizika.
• Atitinka DIN 46228 4 dalį, todėl suderinama su standartiniais presavimo įrankiais.

Techniniai duomenys

• Gaminio tipas: vielos antgalio įvorė (ferrule)
• Izoliacijos tipas: dalinai izoliuota
• Nominalus skerspjūvis: 0,25 mm²
• Spalva: violetinė
• Kiekis pakuotėje: 100 vnt.
• Laidininko medžiaga: elektrolitinis varis, alavuotas
• Izoliacijos medžiaga: polipropilenas (PP)
• Standartas: DIN 46228 4 dalis
• Laido kalibras: AWG 24
• Įvorės ilgis (metalinė dalis): 6 mm
• Bendras ilgis (su izoliacija): 8 mm
• Vidinis skersmuo (įvorė): 0,8 mm
• Išorinis skersmuo (įvorė): 1,2 mm
• Izoliacinės movos skersmuo: 2,5 mm
• Temperatūros diapazonas (izoliacija): nuo -40 °C iki +105 °C
• Paskirtis: itin ploniems daugiasluoksniams laidininkams
• Prijungimo būdas: presavimas

Kam skirta

Šios įvorės – elektrikams, automatizavimo inžinieriams ir gamybos technikams, kurie dirba su valdymo skydais, jutiklių laidais ar telekomunikacijų įranga. Jos būtinos ten, kur reikia patikimo ir ilgaamžio presuoto sujungimo su smulkiais laidais.

Kaip naudoti

Nuimkite izoliaciją nuo laido galo, įkiškite laidą į įvorę iki galo ir suspauskite presavimo įrankiu, skirtu 0,25 mm² skerspjūviui. Tinkamai presuota įvorė užtikrina mažą perėjimo varžą ir apsaugo laidą nuo atsipalaidavimo.

Patarimas: prieš presuodami patikrinkite, ar įvorė tvirtai laikosi ant laido – netinkamas presavimas gali sukelti kontaktų perkaitimą. Laikykite šias įvores atskirai nuo kitų dydžių, kad violetinė spalva visada reikštų 0,25 mm².
