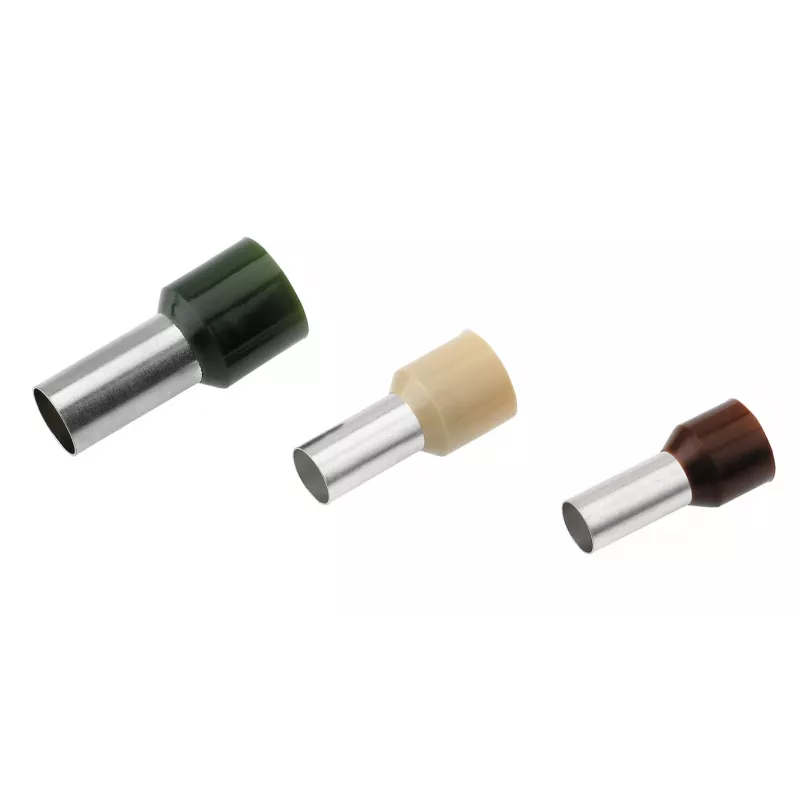

Cimco 187101 gnybtų įvorė 0,14 mm², dalinai izoliuota, ruda, 100 vnt.

Cimco 187101 – tai dalinai izoliuota gnybtų įvorė, skirta 0,14 mm² skerspjūvio lanksčioms laidininkų gysloms. Ji užtikrina tvirtą ir patikimą sujungimą, apsaugo nuo gyslų išsisklaidymo ir palengvina montavimą.

Kam skirta

Elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su smulkiagysliais laidais valdymo spintose, gnybtų blokuose ir pramoninėse instaliacijose.

Pagrindinės savybės

• Dalinai izoliuota konstrukcija su rudu polipropileno izoliaciniu sluoksniu, leidžiančiu lengvai atpažinti dydį
• Elektrolitinio vario įvorė, alavuota, atspari korozijai ir užtikrinanti patikimą laidumą
• Skirta smulkiagysliams laidininkams, kurių skerspjūvis 0,14 mm² (atitinka 26 AWG)
• 100 vienetų paketas, paruoštas didelės apimties darbams

Specifikacijos

• Gaminio tipas: gnybtų įvorė (ferrule)
• Izoliacijos tipas: dalinai izoliuota
• Laidininko skerspjūvis: 0,14 mm²
• Izoliacijos spalva: ruda
• Įvorės medžiaga: elektrolitinis varis, alavuotas
• Izoliacijos medžiaga: polipropilenas (PP)
• Įvorės ilgis (metalinė dalis): 8 mm
• Bendras ilgis: 14 mm
• Darbinė temperatūra: -40 °C iki +105 °C
• Nominali įtampa: 600 V
• Degumo klasė: UL94 V-0
• Atitiktis: DIN 46228 4 dalis
• Pakuotė: maišelis, 100 vienetų

Naudojimas

Užmaukite įvorę ant nuimtos izoliacijos laidininko galo taip, kad metalinė dalis visiškai uždengtų gyslas, o izoliuota dalis liktų ant laidininko izoliacijos. Tada suspauskite specialiu presavimo įrankiu, skirtu gnybtų įvorėms. Rudas izoliacijos žiedas nurodo 0,14 mm² dydį, todėl lengviau išvengti klaidų sujungiant daug laidų.

Patarimas: naudokite presavimo įrankį, suderinamą su įvorės dydžiu, kad būtų užtikrintas hermetiškas sujungimas. Prieš presuodami įsitikinkite, kad įvorė uždėta iki galo ir gyslos neišsikiša už metalinės dalies. Laikykite įvores sausai ir apsaugotai nuo tiesioginių saulės spindulių, kad išlaikytumėte izoliacijos savybes.
