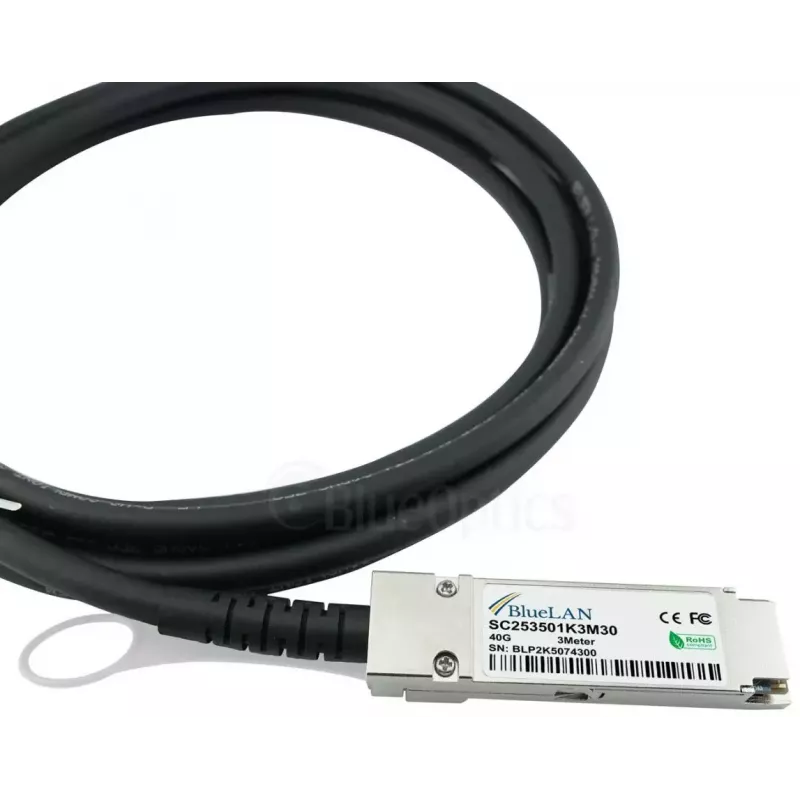

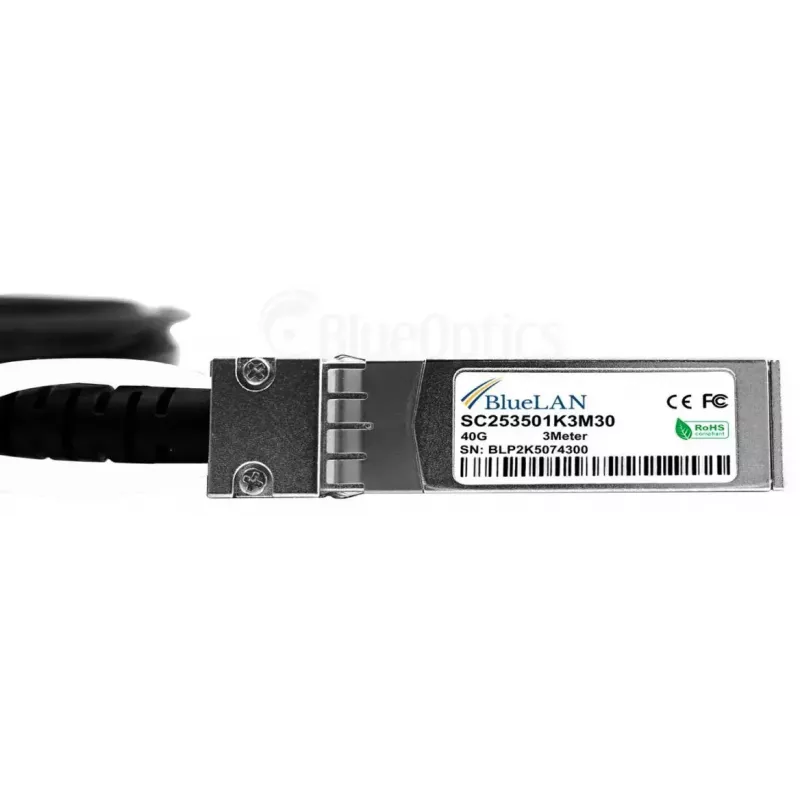

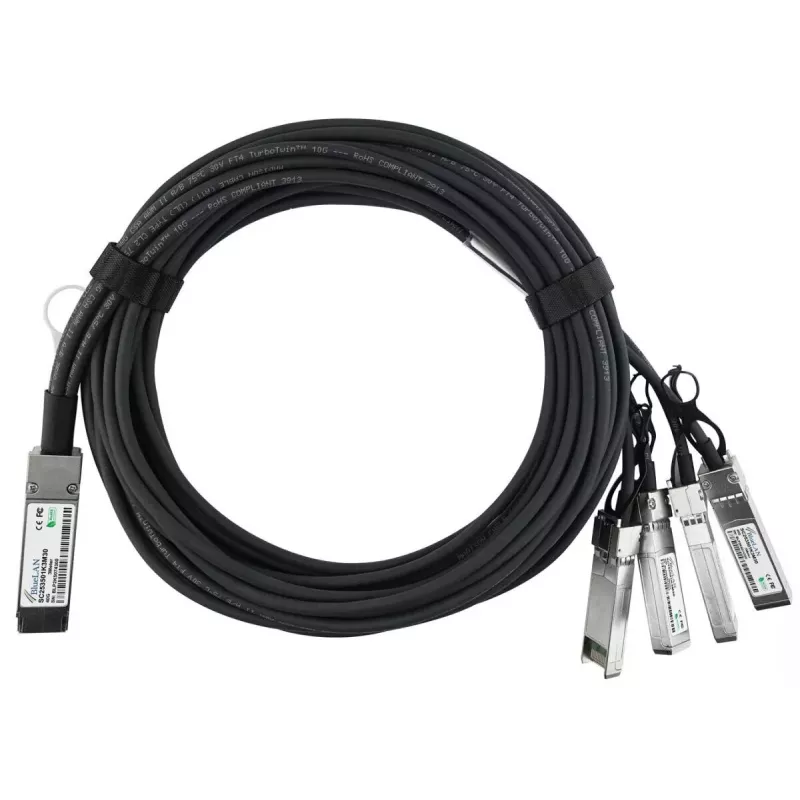

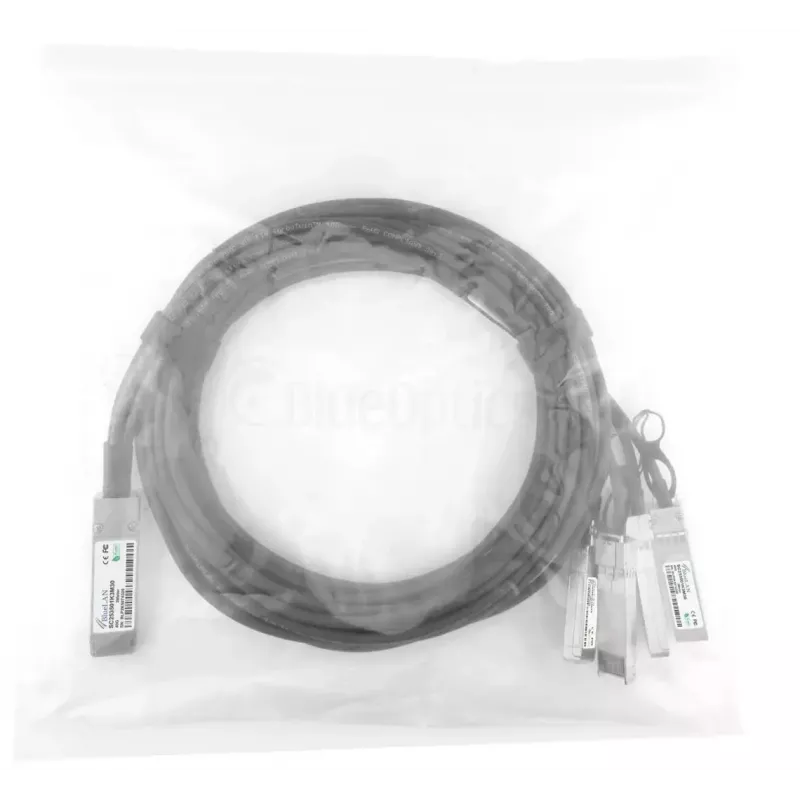

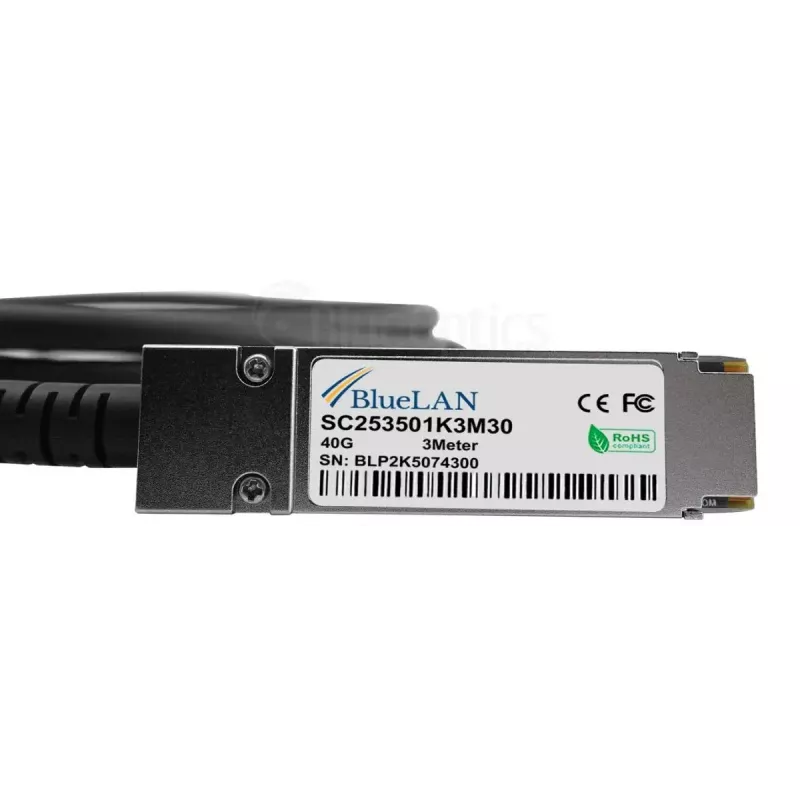

InfiniBand / šviesolaidinis kabelis BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL 3m QSFP 4xSFP+ Kištukas/Kištukas

„BlueOptics CPAC-TR-40SPLIT-QSFP-3M-BL“ yra 3 metrų QSFP į 4xSFP+ tiesioginio prijungimo varinis kabelis (DAC), skirtas didelės spartos trumpų nuotolių jungtims duomenų centruose ir tinklo stelažuose. Šis pasyvus dviejų gyslų varinis sprendimas su QSFP kištuku viename gale ir keturiais SFP+ kištukais kitame gale palaiko agreguotą 40GBase-CR4 ryšį arba keturis nepriklausomus 10GBase-CR kanalus 3 m atstumu. Kabelis atitinka pramonės MSA gaires ir yra skirtas naudoti ten, kur reikalingas mažas vėlavimas, mažas energijos suvartojimas ir patikimas elektrinio signalo perdavimas tarp suderinamų jungiklių, maršrutizatorių, saugojimo sistemų ir tinklo sąsajų kortelių.

Privalumai

Šis 3 m QSFP į 4xSFP+ DAC užtikrina ekonomišką ir energiją taupantį būdą sukurti didelio pralaidumo jungtis stelaže ir tarp gretimų stelažų. Pasyvi dviejų gyslų konstrukcija pašalina aktyvių komponentų poreikį, sumažindama energijos suvartojimą ir padidindama patikimumą trumpų nuotolių tarpusavio jungtims. Atitiktis MSA formos faktoriams užtikrina mechaninį ir elektrinį suderinamumą su plačiu spektru aparatinės įrangos platformų, palaikančių QSFP į SFP+ padalijimo konfigūracijas.

Tinka

• Didelės spartos serverių ir jungiklių jungtims stelažo viduje
• Jungtims tarp gretimų stelažų arba viršutinio stelažo (ToR) diegimuose
• Keturių 10G jungčių konsolidavimui į vieną 40G QSFP prievadą
• Trumpo nuotolio „Fibre Channel“, FCoE arba „InfiniBand“ suderinamoms sąrankoms, kai palaikomi pasyvūs DAC

Pagrindinės specifikacijos

• Ilgis: 3 metrai
• Jungties tipas: QSFP kištukas → 4 × SFP+ kištukas
• Duomenų perdavimo spartos palaikymas: iki 40 Gbps agreguotai arba 4 × 10 Gbps kanalams
• Kabelio tipas: pasyvus dviejų gyslų varinis (30 AWG laidininkai)
• Formos faktoriaus atitiktis: MSA atitinkantys QSFP ir SFP+ mechaniniai lizdai
• Tipinės programos: Ethernet, FCoE, Fibre Channel ir InfiniBand (kai pagrindinė įranga palaiko pasyvų DAC)

Kaip naudoti

Prijunkite QSFP galą prie suderinamo 40G QSFP prievado jungiklyje arba NIC ir įkiškite keturis SFP+ galus į tikslinius SFP+ prievadus priimančiame įrenginyje arba naudokite atvirkštinę orientaciją, kaip reikalauja jūsų aparatinė įranga. Įsitikinkite, kad abu įrenginiai palaiko pasyvų QSFP į 4×SFP+ padalijimo veikimą ir numatytą protokolą (pvz., 40GBase-CR4 arba 4×10GBase-CR). Venkite staigių lenkimų ir užtikrinkite saugų kabelio tiesimą stelaže, kad neapkrautumėte jungčių. Jei įrenginiui reikia programiškai arba BIOS nustatymuose sukonfigūruoti 40G prievado padalijimą, prieš pradėdami srautą sukonfigūruokite prievadą pagal gamintojo instrukcijas.

Rekomendacijos

Naudokite šį pasyvų DAC trumpo nuotolio jungtims stelaže arba tarp gretimų stelažų, kai jūsų aparatinė įranga palaiko pasyvų dviejų gyslų kabelį. Patikrinkite gamintojo suderinamumą su QSFP į SFP+ padalijimo kabeliais ir, jei reikia, patvirtinkite programinės įrangos arba prievado režimo nustatymus. Ilgesniems atstumams arba ten, kur reikalinga elektrinė izoliacija, apsvarstykite optinius siųstuvus-imtuvus ir šviesolaidinius kabelius.
