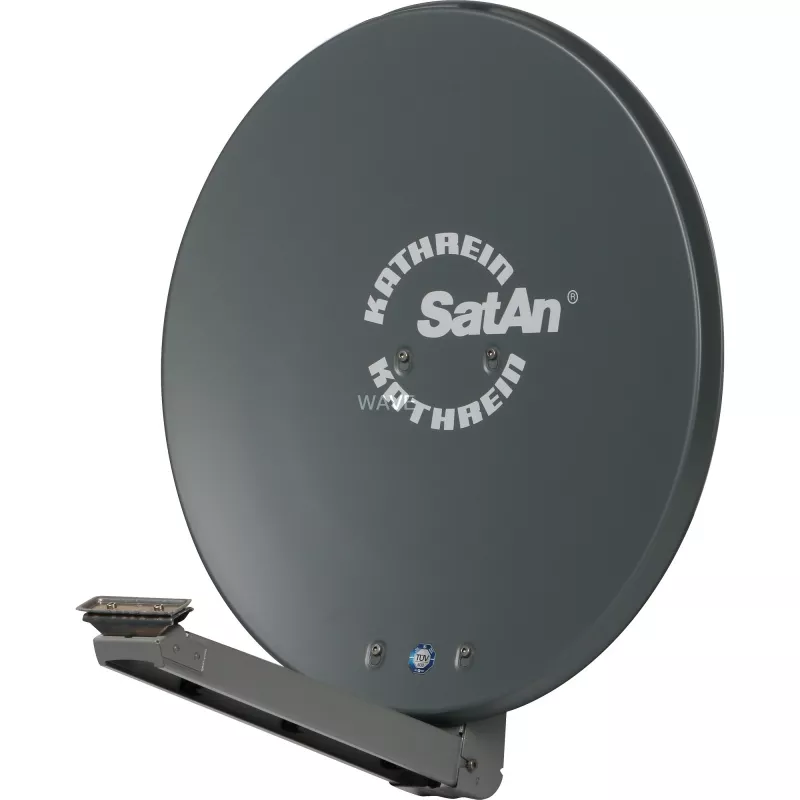

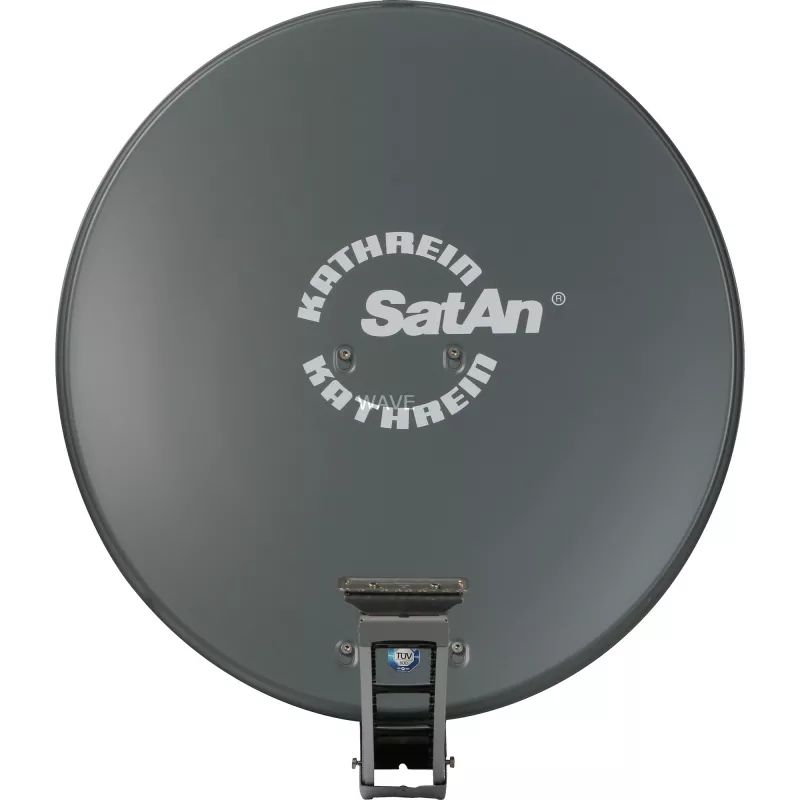

Palaidinė antena Kathrein CAS 80gr

Kathrein CAS 80gr – tai kompaktiška 75 cm atšvaito palydovinė antena, skirta DVB-S/DVB-S2 signalų priėmimui 10.70–12.75 GHz dažnių juostoje. Dėl offset tipo konstrukcijos užtikrinamas optimalus elektrinis našumas, o mechaniniai matmenys išlieka minimalūs. Antena tinka tiek vieno palydovo, tiek kelių palydovų (pvz., ASTRA 19.2°/23.5° ar ASTRA/HOTBIRD) priėmimui naudojant du universalius maitinimo daviklius.

Pagrindiniai privalumai

• Visiškai sumontuota antena – sumažėja montavimo laikas

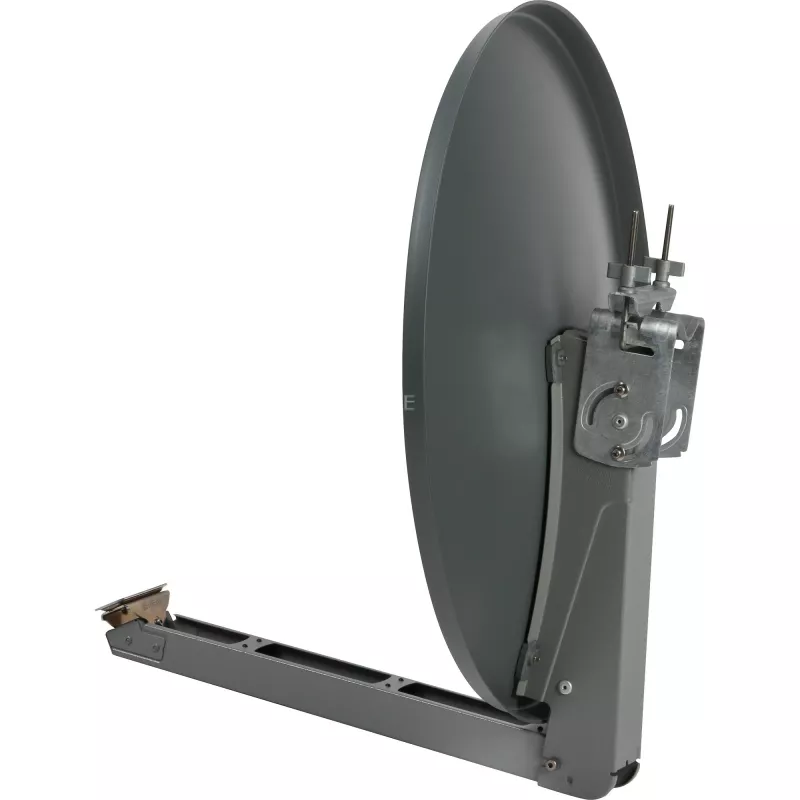

• Reflektoriaus fiksavimo sistema su rakto skylute ir cinko lydinio sparnuotės veržlės
• Kampo skalė iš abiejų pusių, sulankstoma konstrukcija
• Atsparūs korozijai nerūdijančio plieno ir cinko lydinio elementai
• Kabelių laikiklis talpina iki 8 koaksialinių kabelių
• Karšto cinkavimo plieninis srieginis spaustuvas
• TÜV dizaino patvirtinimas

Techniniai duomenys

• Dažnių diapazonas: 10.70–12.75 GHz
• Atšvaito skersmuo: 75 cm
• Svoris: apie 6.7 kg
• Spalva: grafitas (taip pat balta arba raudonai ruda)
• Medžiaga: aliuminio atšvaitas su milteliniu dažymu; maitinimo daviklio atrama iš cinkuoto plieno su plastikine danga
• Kabelių laikiklis: iki 8 kabelių
• Patvirtinimas: TÜV

Montavimas

Pritvirtinkite stiebo atramą prie tinkamo stiebo naudodami karšto cinkavimo srieginį spaustuvą. Sumontuotą atšvaitą užfiksuokite rakto skylutės sistema ir priveržkite cinko lydinio sparnuotėmis. Pritvirtinkite maitinimo daviklį prie atramos; kabelių laikiklyje galima įtvirtinti iki 8 koaksialinių kabelių. Kampo skalės iš abiejų pusių padeda nustatyti aukštį, o azimutą reguliuokite sukant anteną. Po nustatymo priveržkite visus varžtus.

Rekomendacijos

Dviejų palydovų priėmimui su tarpais, kitokiais nei 3°–4° ar 6°, naudokite ZAS 90 kelių daviklių adapterį. Naudokite korozijai atsparius įžeminimo komponentus ir laikykitės vietinių montavimo standartų. Periodiškai tikrinkite jungtis ir tvirtinimo detales.
