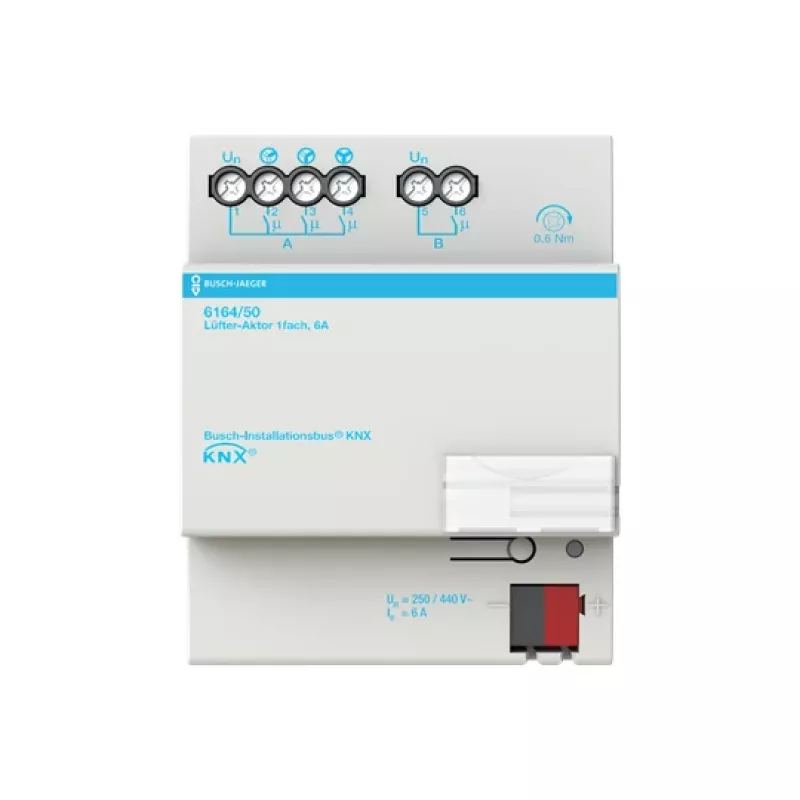

Busch-Jaeger KNX ventiliatoriaus pavara 1 kanalo 6A 6164/50 (6151-0-0241)

Kai reikia tiksliai valdyti vieną ventiliatorių pastato automatizavimo sistemoje, kiekvienas kanalas ir kiekvienas amperas yra svarbus. Busch-Jaeger KNX ventiliatoriaus pavara 1 kanalo 6A 6164/50 (6151-0-0241) suprojektuota būtent tokiam uždaviniui – per KNX magistralę valdyti vieną ventiliatorių su trimis greičio pakopomis ir papildomu perjungimo kanalu.

Privalumai, aktualūs profesionalams

• Keturi relės išėjimai: trys ventiliatoriaus greičio pakopoms, vienas pagalbinis – galima perjungti papildomą apkrovą be atskiro modulio.
• Rankinis valdymas tiesiai ant įrenginio: patogu paleidimo ir derinimo metu, kai nėra prieigos prie KNX programavimo įrankių.
• Būsenos grįžtamasis ryšys ir scenarijai: integracija į KNX scenas ir laiko funkcijas užtikrina energijos taupymą bei komfortą.
• Kompaktiška 4 TE DIN bėgio konstrukcija: taupo vietą skirstomojoje spintoje.
• Vidinis apsaugos nuo perkrovos ir trumpojo jungimo mechanizmas: apsaugo tiek pavarą, tiek prijungtą ventiliatorių.

Kam tinka

• Projektuotojams ir integratoriams, diegiantiems KNX sprendimus su vienu ventiliatoriumi.
• Pastatų inžinieriams, kuriems reikia patikimo 230 V AC perjungimo su 6A (AC1) galia kiekvienam išėjimui.
• Techninės priežiūros specialistams, vertinantiems aiškų būsenos atvaizdavimą ir rankinį valdymą.

Pagrindinės specifikacijos

• Magistralės sistema: KNX
• Gaminio tipas: ventiliatoriaus pavara
• Montavimas: DIN bėgis (REG)
• Ventiliatoriaus kanalų skaičius: 1
• Relės išėjimų skaičius: 4 (3 ventiliatoriaus greičiams, 1 pagalbinis)
• Perjungimo galia vienam išėjimui: 6A (AC1)
• Išėjimo įtampa: 230V AC, 50/60 Hz
• Modulio plotis: 4 TE
• Magistralės įtampa: 21–30V DC
• Apsaugos klasė: IP20
• Darbinė temperatūra: nuo -5 °C iki +45 °C
• Sandėliavimo temperatūra: nuo -25 °C iki +55 °C
• Prijungimas: varžtiniai gnybtai
• Apsauga nuo perkrovos: taip (vidinė)
• Apsauga nuo trumpojo jungimo: taip (vidinė)
• Sertifikatai: KNX Certified, CE
• Energijos suvartojimas (magistralė): < 10 mA

Kaip naudoti

Sumontuokite įrenginį ant 4 TE DIN bėgio skirstomojoje spintoje. Prijunkite ventiliatoriaus greičio pakopas prie pirmų trijų relės išėjimų, o papildomą apkrovą – prie ketvirtojo. Prijunkite KNX magistralės laidą prie atitinkamų gnybtų ir nustatykite adresą naudodami ETS programinę įrangą. Naudokitės rankiniu valdymu, kol sistema dar nesukonfigūruota, o vėliau per KNX scenas ir laiko funkcijas automatizuokite ventiliatoriaus darbą pagal grafiką ar įvykius.

Patarimas: prieš programuodami ETS, patikrinkite, ar visi varžtiniai gnybtai tvirtai priveržti, o ventiliatoriaus greičio pakopos atitinka gamintojo rekomenduojamą prijungimo schemą. Naudokite būsenos grįžtamąjį ryšį diagnostikai – taip greičiau pastebėsite netinkamą relės veikimą.
