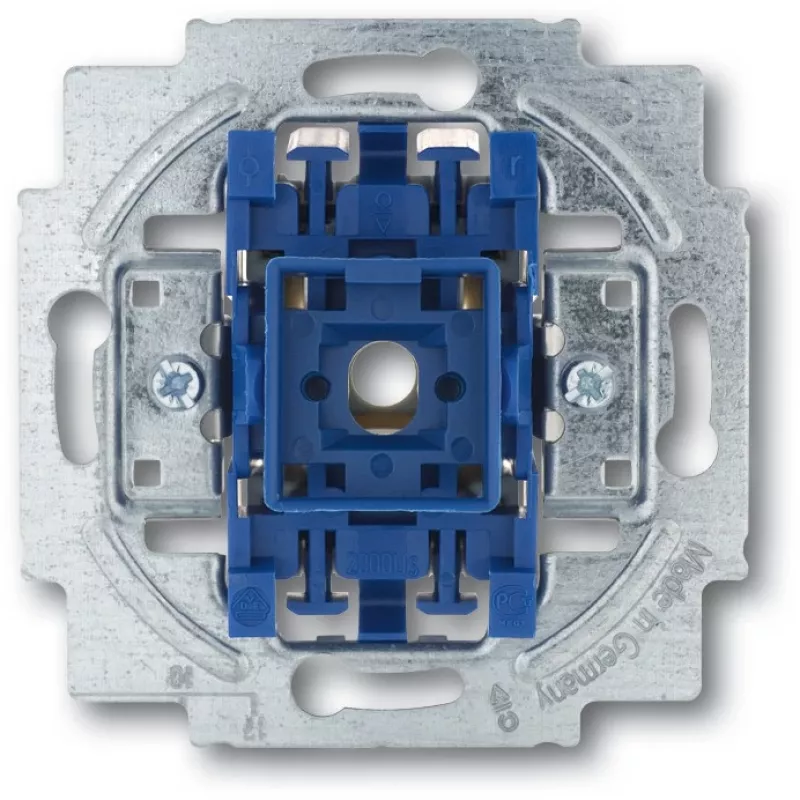

Vienpolio jungiklio modulis Busch-Jaeger 2020 US-206, 1P, 10 A, 250 V, mėlynas metalikas, 71×71×25 mm

Busch-Jaeger 2020 US-206 yra vienpolio jungiklio modulis, skirtas montuoti į standartines įleidžiamas dėžes. Dėl kompaktiškų matmenų (71×71×25 mm) ir mėlyno metaliko apdailos jis puikiai tinka tiek naujuose, tiek modernizuojamuose elektros tinkluose, kur reikalingas patikimas apkrovų valdymas. Modulis gali būti sujungtas kaip normaliai atviras (budėjimo srovė) arba normaliai uždarytas (darbinė srovė), suteikiant lankstumo įvairioms valdymo schemoms.

Kodėl verta rinktis

Šis modulis išsiskiria galimybe dirbti tiek su normaliai atvira, tiek su normaliai uždara kontaktine konfigūracija, todėl jį galima pritaikyti prie skirtingų valdymo logikų. Jis suderinamas su standartinėmis įleidžiamomis dėžėmis pagal DIN 49073, 1 dalį, bei Busch-Jaeger sieninėmis dėžėmis (3040, 3050, 3060). 10 A / 250 V galia užtikrina patikimą veikimą su apšvietimo grandinėmis ir mažomis apkrovomis.

Pagrindinės techninės specifikacijos

• Tipas: Vienpolis jungiklio modulis
• Gamintojas: Busch-Jaeger
• Modelis: 2020 US-206
• Kontaktų skaičius: 1P
• Nominali srovė: 10 A
• Nominali įtampa: 250 V AC
• Spalva: Mėlynas metalikas
• Matmenys: 71 × 71 × 25 mm
• Montavimas: Įleidžiama dėžė (DIN 49073-1) arba Busch-Jaeger sieninės dėžės (3040, 3050, 3060)
• Jungimo galimybės: Normaliai atviras (NO) arba normaliai uždarytas (NC)
• N gnybtas: Taip

Kaip naudoti

Modulį montuokite tik į tinkamą įleidžiamą dėžę (DIN 49073-1) arba nurodytas Busch-Jaeger sienines dėžes. Pasirinkite normaliai atviro arba normaliai uždaryto kontakto jungimą pagal reikiamą valdymo elgseną ir prijunkite laidus prie atitinkamų gnybtų, įskaitant N gnybtą. Laikykitės vietinių elektros instaliacijos taisyklių ir prieš montavimą atjunkite maitinimą. Sumontavę uždėkite jungiklio rėmelį ir dengiamąją plokštelę, suderinamą su modulio matmenimis.
